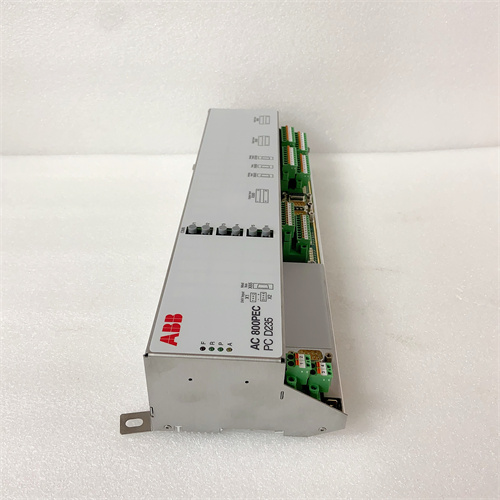

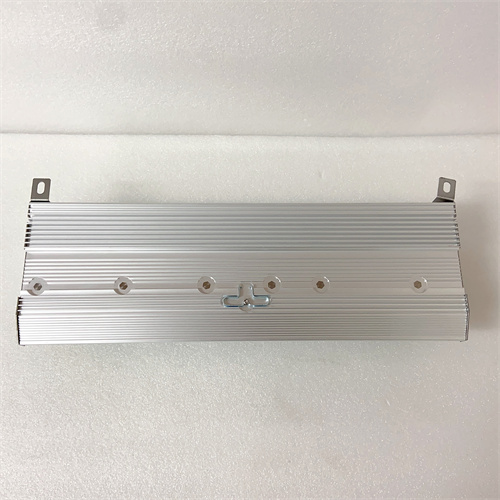

ABB XUD194 3BHE018137R0001 AC800PEC — изображение 2

ABB XUD194 3BHE018137R0001 AC800PEC

Технические параметры ABB XUD194 3BHE018137R0001 AC800PEC

Технические характеристики ABB XUD194 3BHE018137R0001 AC800PEC соответствуют стандартам IEC 61508 (SIL 3), IEC 61131-3 (программирование контроллеров) и EN 61000-6-2 (электромагнитная совместимость):

Параметр	Значение/Характеристика
Тип устройства	Контроллер процессной автоматизации (PEC), серии ABB AC800
Процессор (CPU)	・Модель: ARM Cortex-A9 双核 • Частота: 1.2 ГГц • Память: 1 ГБ RAM (DDR3), 4 ГБ Flash (для программ и данных)
Время отклика	• Для критических сигналов: ≤1 мс • Для обычных сигналов: ≤10 мс • Частота обновления данных: до 1 кГц
Функциональная безопасность	Сертификация IEC 61508 (SIL 3) — для систем с требованиями к безопасности
Режим резервирования	1+1 (активный-пассивный), время переключения ≤2 мс, синхронизация данных в реальном времени
Интерфейсы	・Сетевые: 2 порта Ethernet (Gigabit, 支持 Profinet IRT/EtherCAT/Modbus TCP) • Для I/O: 2 порта PCIe (подключение модулей AC800 I/O) • Диагностические: RS485 (Modbus RTU), USB 2.0
Поддерживаемые языки программирования	IEC 61131-3: Function Block Diagram (FBD), Ladder Diagram (LD), Structured Text (ST), Sequential Function Chart (SFC)
Условия эксплуатации	• Температура: 0 °C – +60 °C • Влажность: 5% – 95% (без конденсации) • Напряжение питания: 24 В DC (±10%) или 110/230 В АС (±10%) • Потребление: ≤30 Вт
Конструкция	• Корпус: Металлический, монтаж на DIN-рейку или панель • Габариты (Ш×В×Г): 150 × 200 × 80 мм • Класс защиты: IP20 (IEC 60529)
Сертификации	CE, UL 508, IECEx, ATEX (для опасных зон 2), IEC 61508 (SIL 3), RoHS.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB XUD194 3BHE018137R0001 AC800PEC

Первым делом рассмотрим промышленный контроллер процессной автоматизации (PEC) для критических технологических процессов — ABB XUD194 3BHE018137R0001 AC800PEC, относящийся к серии ABB AC800 (специализирующейся на высоконадежных контроллерах для энергетики, нефтегаза, химической промышленности и ядерной отрасли, где требуется быстрая обработка сигналов, отказоустойчивость и соответствие стандартам функциональной безопасности). Это устройство сочетает в себе центральный процессор (CPU) с частотой 1.2 ГГц, интегрированные интерфейсы для модулей I/O и промышленных сетей, а также поддержку операционной системы VxWorks — предназначено для управления сложными процессами с высокими требованиями к времени отклика. ABB XUD194 3BHE018137R0001 AC800PEC выделяется сертификацией на функциональную безопасность IEC 61508 (SIL 3), быстрым временем отклика (≤1 мс для критических сигналов), возможностью резервирования (1+1) и совместимостью с модулями ABB AC800 I/O, становясь ключевым элементом для систем, где остановка процесса может привести к авариям или большим экономическим потерям — например, управление турбинами ТЭЦ, регулировка реакторов нефтепереработки или контроль системы охлаждения ядерных электростанций.

ABB XUD194 3BHE018137R0001 AC800PEC гарантирует надежную и быструю обработку сигналов даже в условиях переменной нагрузки: например, на крупной ТЭЦ с мощностью 2000 МВт ABB XUD194 3BHE018137R0001 AC800PEC управляет двумя парогенераторами, четырьмя насосами питания и системой автоматического регулирования нагрузки. При изменении потребления электроэнергии сетью (падение на 10%) контроллер получает сигналы от датчиков частоты и мощности, обрабатывает их за 0.8 мс и отправляет команды на регулировку топливоподачи к котлам и скорости турбин — это поддерживает частоту сети на уровне 50 Гц (±0.1 Гц) и предотвращает отключение потребителей. Благодаря режиму резервирования ABB XUD194 3BHE018137R0001 AC800PEC автоматически переключается на резервный контроллер за ≤2 мс при сбое основного — при этом все настройки и данные процесса сохраняются, и управление не прерывается. Также контроллер устойчив к электромагнитным помехам (соответствует классу EN 61000-6-2) и перепадам напряжения (85–264 В АС), что гарантирует работоспособность в агрессивных промышленных условиях.

Особенно стоит отметить, что ABB XUD194 3BHE018137R0001 AC800PEC поддерживает простую конфигурацию через ПО ABB Control Builder M и дистанционное обслуживание: инженеры могут через графический интерфейс создавать программы управления (на языке Function Block Diagram, Structured Text), настраивать параметры безопасности, отслеживать состояние контроллера в реальном времени и обновлять прошивку без остановки процесса. Это сокращает время монтажа и настройки на 30% по сравнению с традиционными контроллерами. Также ABB XUD194 3BHE018137R0001 AC800PEC имеет модульную конструкцию, позволяющую расширять количество интерфейсов (добавление Ethernet, Profinet или Modbus TCP) и подключать до 256 модулей I/O — это делает его универсальным для различных проектов, от средних цехов до крупных промышленных комплексов. Полную информацию о ABB XUD194 3BHE018137R0001 AC800PEC, включая руководство по программированию, схемы подключения и сертификаты безопасности, можно найти по ссылке: [ссылка на продукт ABB XUD194 3BHE018137R0001 AC800PEC] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB XUD194 3BHE018137R0001 AC800PEC

Параметр	Значение/Характеристика
Тип устройства	Контроллер процессной автоматизации (PEC), серии ABB AC800
Процессор (CPU)	・Модель: ARM Cortex-A9 双核 • Частота: 1.2 ГГц • Память: 1 ГБ RAM (DDR3), 4 ГБ Flash (для программ и данных)
Время отклика	• Для критических сигналов: ≤1 мс • Для обычных сигналов: ≤10 мс • Частота обновления данных: до 1 кГц
Функциональная безопасность	Сертификация IEC 61508 (SIL 3) — для систем с требованиями к безопасности
Режим резервирования	1+1 (активный-пассивный), время переключения ≤2 мс, синхронизация данных в реальном времени
Интерфейсы	・Сетевые: 2 порта Ethernet (Gigabit, 支持 Profinet IRT/EtherCAT/Modbus TCP) • Для I/O: 2 порта PCIe (подключение модулей AC800 I/O) • Диагностические: RS485 (Modbus RTU), USB 2.0
Поддерживаемые языки программирования	IEC 61131-3: Function Block Diagram (FBD), Ladder Diagram (LD), Structured Text (ST), Sequential Function Chart (SFC)
Условия эксплуатации	• Температура: 0 °C – +60 °C • Влажность: 5% – 95% (без конденсации) • Напряжение питания: 24 В DC (±10%) или 110/230 В АС (±10%) • Потребление: ≤30 Вт
Конструкция	• Корпус: Металлический, монтаж на DIN-рейку или панель • Габариты (Ш×В×Г): 150 × 200 × 80 мм • Класс защиты: IP20 (IEC 60529)
Сертификации	CE, UL 508, IECEx, ATEX (для опасных зон 2), IEC 61508 (SIL 3), RoHS.

Преимущества и особенности ABB XUD194 3BHE018137R0001 AC800PEC

Высокая функциональная безопасность (SIL 3) и отказоустойчивость

Сертификация IEC 61508 (SIL 3) делает ABB XUD194 3BHE018137R0001 AC800PEC подходящим для критических систем, где отказ контроллера может привести к травмам персонала или разрушению оборудования (например, системы аварийного останова турбин ТЭЦ). Режим резервирования 1+1 и быстрая переключение (≤2 мс) гарантируют непрерывную работу, даже при сбое основного устройства — это устраняет риск остановки процесса и экономических потерь.
Быстрое время отклика и высокая производительность

Время отклика ≤1 мс для критических сигналов и частота CPU 1.2 ГГц позволяют ABB XUD194 3BHE018137R0001 AC800PEC обрабатывать тысячи сигналов одновременно — актуально для сложных процессов с быстрыми динамическими характеристиками (например, регулировка давления в реакторах нефтепереработки, где задержка в обработке сигнала может привести к взрыву).
Гибкость интеграции и расширяемость

Совместимость с модулями ABB AC800 I/O и различными промышленными сетями (Profinet IRT, EtherCAT, Modbus TCP) позволяет интегрировать ABB XUD194 3BHE018137R0001 AC800PEC в существующие системы автоматизации — не нужно заменять уже установленное оборудование (например, модули аналоговых входов/выходов), что снижает затраты на модернизацию. Модульная конструкция также позволяет расширять функциональность (добавление новых интерфейсов или памяти) под растущие требования проекта.
Простота программирования и дистанционное обслуживание

Настройка через ПО ABB Control Builder M с поддержкой языков IEC 61131-3 упрощает создание и отладку программ управления — даже инженерам с средним опытом легко освоить работу с контроллером. Дистанционное обслуживание (обновление прошивки, отладка программ) позволяет устранить неисправности без посещения опасных зон (например, ядерные электростанции), что повышает безопасность и сокращает время простоя.

Примеры применения ABB XUD194 3BHE018137R0001 AC800PEC

Энергетика: Управление турбинами ТЭЦ

На ТЭЦ с мощностью 1500 МВт ABB XUD194 3BHE018137R0001 AC800PEC управляет трехступенчатой паровой турбиной и системой автоматического регулирования мощности. При увеличении потребления электроэнергии сетью контроллер получает сигналы от датчика мощности (4–20 мА), обрабатывает их за 0.9 мс и отправляет команду на увеличение топливоподачи к котлу — это увеличивает паропроизводительность и поднимает мощность турбины на 50 МВт за 2 секунды, поддерживая баланс между производством и потреблением. Резервный контроллер переключается за 1.5 мс при сбое основного, не прерывая управление турбиной.
Нефтегаз: Регулировка реакторов крекирования

На нефтеперерабатывающем заводе ABB XUD194 3BHE018137R0001 AC800PEC управляет реактором крекирования нефти, где температура и давление должны поддерживаться в строгих диапазонах (температура 800–850 °C, давление 1.2–1.5 бар). Контроллер получает сигналы от 8 датчиков температуры и 4 датчиков давления, обрабатывает их за 0.7 мс и регулирует подачу топлива и охлаждающего агента — это гарантирует выход продукта (бензин, дизель) с заданными характеристиками. При превышении температуры до 860 °C контроллер активирует аварийное охлаждение, предотвращая разрушение реактора.
Ядерная энергетика: Контроль системы охлаждения

В ядерной электростанции ABB XUD194 3BHE018137R0001 AC800PEC управляет системой охлаждения реактора, включающей 6 насосов и 4 теплообменника. Контроллер получает сигналы от датчиков температуры воды (0–10 В) и уровня воды в резервуаре (4–20 мА), обрабатывает их за 0.6 мс и регулирует скорость насосов — поддерживает температуру воды на уровне 30–40 °C (оптимальный диапазон для охлаждения). При падении уровня воды ниже критического контроллер отправляет команду на аварийное останова реактора и запускает резервные насосы, предотвращая перегрев ядра.

Сравнение с конкурентами

Сравним ABB XUD194 3BHE018137R0001 AC800PEC с контроллерами критического применения Siemens S7-400H (6ES7417-4HT14-0AB0) и Emerson DeltaV KJ4001X1-BA1:

Параметр	ABB XUD194 3BHE018137R0001 AC800PEC	Siemens S7-400H	Emerson DeltaV KJ4001X1-BA1
Функциональная безопасность	IEC 61508 (SIL 3)	IEC 61508 (SIL 2)	IEC 61508 (SIL 3)
Время отклика (критические сигналы)	≤1 мс	≤5 мс	≤2 мс
Режим резервирования	1+1 (≤2 мс)	1+1 (≤10 мс)	1+1 (≤3 мс)
Процессорная мощность	1.2 ГГц (双核)	800 МГц (单核)	1.0 ГГц (双核)
Поддерживаемые сети	Profinet IRT, EtherCAT, Modbus TCP	Profinet, MPI, Profibus DP	Ethernet/IP, Modbus TCP
Стоимость (примерная)	Высокая	Средняя–высокая	Высокая

Вывод: ABB XUD194 3BHE018137R0001 AC800PEC превосходит конкурентов по времени отклика и скорости переключения в режиме резервирования, что делает его идеальным для систем с высокими требованиями к динамике (например, управление турбинами, реакторами). По сравнению с Siemens S7-400H он имеет более высокую сертификацию безопасности (SIL 3) и производительность CPU; по сравнению с Emerson DeltaV KJ4001X1-BA1 — быстрее время отклика и поддержку более широкого спектра промышленных сетей. Недостатком является высокая стоимость, но она оправдана надежностью и функциональностью для критических приложений.
