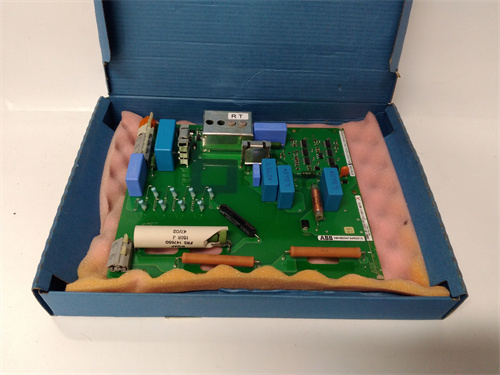

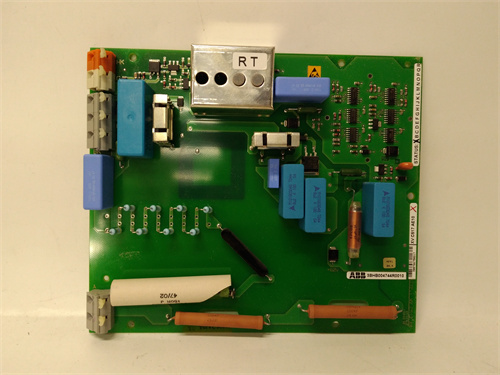

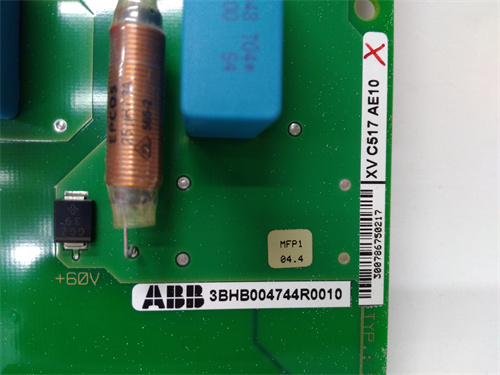

ABB XVC517AE10 3BHB004744R0010

Описание

Общая характеристика продукта

Параметры продукта

• Интерфейсные характеристики:
  • Тип устройства — промышленный модуль цифровых входов/выходов (DI/DO);
  • Количество каналов: 8 × DI (дискретные входы) + 8 × DO (дискретные выходы);
  • Напряжение работы: 24 В DC ±10% (для всех каналов);
  • Параметры входов DI:
    • Потребляемый ток на канал: ≤5 мА;
    • Уровни сигнала: “0” ≤5 В, “1” ≥15 В;
    • Время реакции: ≤1 мс (на переход “0”→”1″ и “1”→”0″);
    • Защита: Фильтрация помех (настраиваемая постоянная времени 0.1–10 мс);
  • Параметры выходов DO:
    • Максимальный ток на канал: 2 А (постоянный);
    • Тип выхода: Тиристорный (SSR-тип, без контактов);
    • Защита: Against короткого замыкания (лимит тока 3 А, автоматическое восстановление);
• Электротехнические характеристики:
  • Питание модуля: DC 5 В (логика, от контроллера ABB AC 800M);
  • Потребляемый ток: ≤40 мА (без нагрузок на DO);
  • Изоляция:
    • Между каналами DI/DO: 250 В АС (на 1 мин);
    • Между цифровыми каналами и логикой: 500 В АС (на 1 мин);
  • Иммунитет к электромагнитным помехам (EMC):
    • Защита against статического разряда (ESD): ±15 кВ (контактный), ±25 кВ (воздушный) — IEC 61000-4-2;
    • Защита against электромагнитного поля: 10 В/м (80–1000 МГц) — IEC 61000-4-3;
• Конструктивные и эксплуатационные характеристики:
  • Тип монтажа: В модульный слот контроллера ABB AC 800M или на рельс DIN (адаптером);
  • Класс защиты корпуса: IP20 (для монтажа в шкафу управления);
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: ≤90% (без конденсации);
  • Габариты: 40 × 160 × 105 мм (ширина × высота × глубина);
  • Вес: ~260 г;
  • Сигнальные светодиоды: Питание (PWR, зеленый), статус каждого канала DI/DO (OK/FAULT, зеленый/красный), общая ошибка (ERR, красный).

Преимущества и особенности

• Полная изоляция каналов: ABB XVC517AE10 3BHB004744R0010 с электрической изоляцией 250 В АС между каналами предотвращает попадание перепадов напряжения из силовых цепей (например, от электромагнитных клапанов) в контроллер ABB AC 800M. Это критично для защиты дорогого оборудования и предотвращения сбоев в автоматизации.
• Защита выходов against короткого замыкания: Тиристорные выходы DO с автоматическим восстановлением после короткого замыкания устраняют необходимость в замене фьюзов или всего модуля — после устранения неисправности (например, замены поврежденного кабеля) канал самостоятельно возобновляет работу, сокращая время простоя.
• Быстрая реакция и фильтрация помех: Время реакции ≤1 мс для входов DI позволяет использовать ABB XVC517AE10 3BHB004744R0010 в системах с требованиями к быстрому отклику (например, защита роботов от столкновений), а настраиваемая фильтрация помех подавляет ложные сигналы от электромагнитных помех.
• Гибкость в монтаже: Возможность монтажа как в слот контроллера ABB AC 800M, так и на рельс DIN (с адаптером) делает модуль подходящим для различных конфигураций шкафов управления — от компактных панелей до крупных распределенных систем.
• Прямая интеграция с ABB системами: Модуль полностью совместим с контроллерами ABB AC 800M и Advant OCS, настройка через стандартное ПО ABB Control Builder M. Нет необходимости в дополнительных драйверах, что упрощает развертывание и обслуживание. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB XVC517AE10 3BHB004744R0010].

Примеры применения в отраслях

• Машиностроение (роботизированные линии сборки): Управление приводами конвейеров (DO) и прием сигналов от датчиков положения роботов (DI). Быстрая реакция DI (≤1 мс) гарантирует остановку робота при приближении к препятствию, а защита DO against короткого замыкания предотвращает повреждение модуля при сбое привода.
• Энергетика (вспомогательные системы ТЭС): Управление вентиляторами котлов (DO) и прием сигналов от датчиков уровня воды в бойлерах (DI). Изоляция каналов ABB XVC517AE10 3BHB004744R0010 защищает контроллер от перепадов напряжения в силовых цепей вентиляторов, а фильтрация помех подавляет ложные сигналы от электромагнитных помех.
• Пищевая промышленность (линии упаковки): Управление упаковочными механизмами (DO) и прием сигналов от датчиков наличия продукции (DI). Тиристорные выходы DO без контактов имеют длительный срок службы (до 10 млн циклов), что снижает затраты на замену компонентов в условиях круглосуточной работы. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB XVC517AE10 3BHB004744R0010].

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем ABB AC 800M с потребностью в 8 DI + 8 DO — ABB XVC517AE10 3BHB004744R0010 идеально подходит, благодаря прямой интеграции и отсутствию необходимости в адаптерах.
  2. В средах с сильными электромагнитными помехами (например, сварочные цеха, электростанции) — высокая изоляция каналов и фильтрация помех делают модуль более надежным, чем аналоги с низкой защитой.
  3. При работе с нагрузками >0.5 А (например, электромагнитные клапаны, вентиляторы) — максимальный ток DO 2 А/канал позволяет подключать оборудование напрямую, без использования промежуточных реле. Детали по выбору доступны по ссылке: [ссылка на продукт ABB XVC517AE10 3BHB004744R0010].
• Предостережения:
  1. Не превышайте максимальный ток на выход DO (>2 А): Длительное перегрузление вызовет сработку защиты и отключение канала, что остановит подключенное оборудование.
  2. Используйте экранированные кабели для подключения DI/DO: Экранение должно быть заземлено с одной стороны (у устройства), чтобы уменьшить влияние помех на дискретные сигналы.
  3. Настройте фильтрацию помех для DI под тип датчика: Для датчиков с частой перезагрузкой (например, датчики положения конвейера) используйте фильтр 0.1–1 мс; для статических датчиков — 5–10 мс.
  4. При монтаже в рельс DIN используйте адаптер ABB-оригинала: Неоригинальные адаптеры могут нарушить электрическую изоляцию и привести к сбоям в работе ABB XVC517AE10 3BHB004744R0010.
