Описание

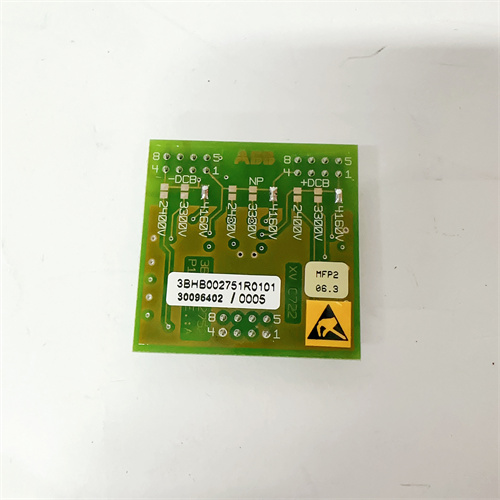

ABB XVC722AE101 3BHB002751R0101 (ссылка на продукт: [вставьте ссылку]) — это промышленный модуль управления приводами (входной модуль для сигналов позиционирования и скорости) от компании ABB, разработанный для точного контроля серво приводов и переменного частоты в высокоточных автоматизированных системах. ABB XVC722AE101 3BHB002751R0101 относится к серии модулей для систем ABB ACS880 (приводы переменного частоты) и специализируется на поддержке высокоскоростных сигналов позиционирования, низкой задержке передачи и совместимости с индукционными и синхронными моторами — идеально для применения в станках с ЧПУ, робототехнике, линиях точной сборки и транспортных системах (конвейеры с регулируемой скоростью), где требуется микропрецизионное управление движением.
Описание продукта
ABB XVC722AE101 3BHB002751R0101 представляет собой модуль с комбинированными входами: 2 канала для сигналов позиционирования (инкрементные энкодеры, RS485) и 4 канала для аналоговых сигналов скорости/тока (4–20 мА, 0–10 В). 这种 гибкая конфигурация позволяет интегрировать модуль в системы с разными типами сенсоров — например, один канал энкодера считывает позицию робота, а аналоговые каналы принимают сигналы заданной скорости от контроллера PLC (например, ABB AC800M).
Основной функцией ABB XVC722AE101 3BHB002751R0101 является высокоточная обработка сигналов позиционирования. Модуль поддерживает частоты сигналов энкодера до 1 МГц, что позволяет отслеживать позицию движущихся частей с шагом до 0.1 мкм — например, в станке с ЧПУ при фрезеровании деталей с точностью ±0.001 мм, энкодер на шпинделе отправляет сигналы 1 МГц на модуль, ABB XVC722AE101 3BHB002751R0101 обрабатывает их за <1 мкс и передает данные о текущей позиции в привод ACS880, который корректирует скорость мотора, поддерживая заданную точность.
ABB XVC722AE101 3BHB002751R0101 оснащен функциями для повышения надежности и точности управления:
- Синхронизация сигналов в реальном времени: Модуль использует внутреннюю тактовую частоту 100 МГц для синхронизации входных сигналов, что устраняет девиацию между сигналами позиционирования и скорости — критично для роботов с несколькими осями (например, 6-осевые роботы для сварки), где смещение даже на 1 мкс может привести к деформации детали.
- Защита от помех в сигналах энкодера: Встроенные фильтры цифровых сигналов (настраиваемая частота 10–100 кГц) подавляют высокочастотные помехи от силовых кабелей приводов, что предотвращает ошибки позиционирования. Например, в цехе с множеством мощных приводов ABB XVC722AE101 3BHB002751R0101 стабильно обрабатывает сигналы энкодера, не подвергаясь искажениям.
Основной достоинством ABB XVC722AE101 3BHB002751R0101 — низкая задержка передачи сигналов. Модуль обеспечивает задержку между приемом сигнала и передачей в привод <5 мкс, что позволяет реализовать системы обратной связи с высокой динамикой — например, в робототехнике при отлове движущихся объектов, задержка <5 мкс позволяет роботу быстро корректировать траекторию, предотвращая упуск цели.
ABB XVC722AE101 3BHB002751R0101 также поддерживает интеграцию с промышленными протоколами PROFINET IRT и EtherCAT, что позволяет подключать его к распределенным системам с несколькими приводами (например, линию из 10 конвейеров с синхронизированной скоростью). Модуль автоматически синхронизирует сигналы между всеми приводами, поддерживая разницу скоростей не более ±0.1% — критично для линий сборки с последовательной передачей деталей.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Модуль управления приводами (входной модуль для позиционирования/скорости) |
| Маркировка | XVC722AE101 3BHB002751R0101 |
| Входы для позиционирования | 2 канала (инкрементные энкодеры, RS485), частота сигнала до 1 МГц |
| Аналоговые входы | 4 канала (4–20 мА, 0–10 В), погрешность ±0.05% |
| Протоколы связи | PROFINET IRT, EtherCAT, RS485 |
| Задержка передачи сигнала | <5 мкс |
| Тактовая частота | 100 МГц |
| Поддерживаемые мотора | Индукционные, синхронные, серво моторы |
| Питание | 24 В DC (диапазон 19.2–30 В DC) |
| Температурный диапазон эксплуатации | -20…+60 °C |
| Степень защиты корпуса | IP20 (при монтаже в шасси привода) |
| Тип монтажа | В шасси приводов ABB ACS880 или на DIN-рейл (через адаптер) |
| Размеры (Ш×В×Г) | 80 × 120 × 150 мм |
| Совместимые системы | ABB ACS880, ABB AC800M, станки с ЧПУ, робототехнические системы |
Преимущества и особенности
- Микропрецизионное позиционирование: Поддержка сигналов энкодера до 1 МГц и задержка <5 мкс обеспечивает точность до 0.1 мкм — идеально для станков с ЧПУ.
- Гибкость входов: Комбинированные входы (энкодеры + аналоговые сигналы) адаптируются к разным типам сенсоров и систем.
- Синхронизация в реальном времени: Поддержка PROFINET IRT/EtherCAT позволяет синхронизировать несколько приводов с разницей скоростей ±0.1%.
- Защита от помех: Фильтры цифровых сигналов подавляют помехи от силовых приводов, предотвращая ошибки позиционирования.
- Совместимость с приводами ABB: Легкая интеграция с приводами ACS880 сокращает время настройки и снижает риск несовместимости.
Примеры применения в отраслях
-
Машиностроение — Станки с ЧПУ для фрезеровки:
ABB XVC722AE101 3BHB002751R0101 управляет позицией шпинделя станка: энкодер на шпинделе (частота 800 кГц) отправляет сигналы о позиции на модуль, который обрабатывает их за 3 мкс и передает данные в привод ACS880. При фрезеровании детали с размером 100×100 мм и допуском ±0.001 мм ABB XVC722AE101 3BHB002751R0101 поддерживает стабильность позиции, предотвращая брак. -
Робототехника — 6-осевые роботы для сборки электроники:
Модуль подключен к энкодерам всех 6 осей робота и принимает сигналы заданной траектории от PLC. При сборке микросхем (размер 0.5×0.5 мм) ABB XVC722AE101 3BHB002751R0101 синхронизирует движения всех осей с задержкой <5 мкс, позволяя роботу точно размещать микросхемы на плате с ошибкой <0.005 мм. -
Транспортная инфраструктура — Конвейеры для сортировки почты:
5 модулей ABB XVC722AE101 3BHB002751R0101 подключены к конвейерам с разной скоростью (0.5–2 м/с). Модули синхронизируют скорости через PROFINET IRT, поддерживая разницу не более ±0.1% — это позволяет почтовым отправлениям плавно переходить с одного конвейера на другой, не застревая или не повреждаясь.
Сравнение с конкурентами
| Параметр сравнения | ABB XVC722AE101 3BHB002751R0101 | Siemens Sinamics S120 (TM54F) | Schneider Electric Lexium 62 (TM5) |
|---|---|---|---|
| Частота сигналов энкодера | До 1 МГц | До 800 кГц | До 700 кГц |
| Задержка передачи | <5 мкс | <8 мкс | <10 мкс |
| Аналоговые входы | 4 канала (4–20 мА, 0–10 В) | 2 канала (4–20 мА) | 3 канала (4–20 мА) |
| Протоколы | PROFINET IRT, EtherCAT | PROFINET IRT | EtherCAT |
| Совместимые приводы | ABB ACS880 | Siemens Sinamics | Schneider Lexium |
| Преимущество | Высокая частота энкодера + много аналоговых входов | Интеграция с Siemens PLC | Низкая стоимость |
ABB XVC722AE101 3BHB002751R0101 выделяется самой высокой частотой обработки сигналов энкодера (1 МГц) и большим количеством аналоговых входов, что делает его предпочтительным для высокоточных систем (станки с ЧПУ, роботы). В отличие от Siemens TM54F, он имеет более низкую задержку (<5 мкс против <8 мкс) и больше аналоговых каналов, а по сравнению с Schneider TM5 — лучшую совместимость с серво моторами и приводами ABB.
Рекомендации по выбору
ABB XVC722AE101 3BHB002751R0101 рекомендуется для:
- Высоточные системы позиционирования: Станки с ЧПУ, роботы для микросборки — где требуется точность до 0.1 мкм и частота сигналов энкодера >800 кГц.
- Системы с несколькими приводами: Линии конвейеров, роботы с несколькими осями — где нужна синхронизация через PROFINET IRT/EtherCAT.
- Интеграция с приводами ABB: Если используется привод ACS880 — модуль идеально совместим, сокращая время настройки.
- Многофункциональные приложения: Если нужно сочетать сигналы энкодера и аналоговые сигналы скорости — 4 аналоговых канала покрывают большинство сценариев.
Если используется система Siemens (Sinamics S120 + PLC S7-1500) — рассмотрите Siemens TM54F. Для бюджетных проектов с частотой энкодера <700 кГц — Schneider Lexium 62 (TM5). Для систем с требуемой температурной устойчивостью -40…+70 °C — выбирайте модификации ABB XVC722AE101 3BHB002751R0101 с расширенным диапазоном температур.
Меры предосторожности
- Точная настройка фильтров: Настройте фильтры сигналов энкодера под частоту работы системы (например, 50 кГц для конвейеров, 100 кГц для станков с ЧПУ) — неправильная настройка приведет к искажениям позиционирования.
- Использование экранированных кабелей: Для сигналов энкодера используйте двойную экранировку (FOIL + BRAID) — это подавляет электромагнитные помехи от приводов и предотвращает ошибки.
- Проверка совместимости мотора: Убедитесь, что мотор (индукционный/синхронный) поддерживает частоты сигналов модуля — использование несовместимого мотора приведет к перегреву или выходу из строя.
- Регулярная калибровка: Каждые 6 месяцев калибруйте аналоговые входы с помощью эталонного генератора сигналов — поддерживает погрешность ±0.05% и стабильность работы.
- Охлаждение модуля: Монтируйте ABB XVC722AE101 3BHB002751R0101 с зазором ≥20 мм от нагревательных компонентов (приводы, резисторы) — перегрев может увеличить задержку передачи сигналов.
