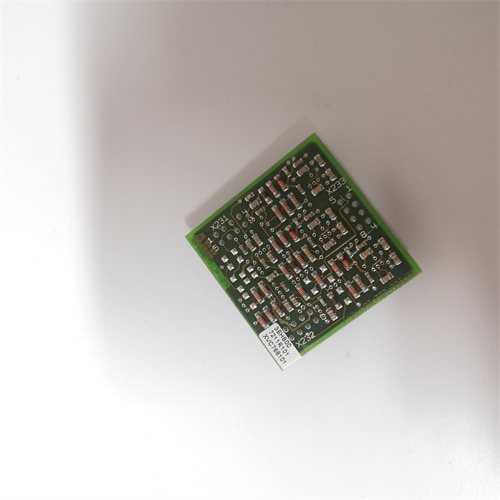

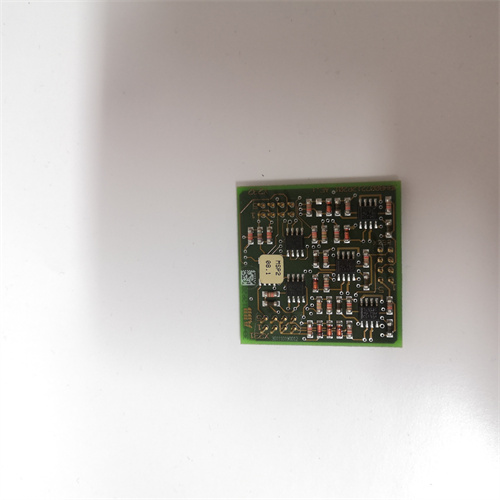

Общая информация о продукте ABB XVC768101 3BHB007211R101
ABB XVC768101 3BHB007211R101 — это высокопрочный цифровой модуль управления приводами, специализированный для работы с мощными промышленными приводами (электродвигатели, гидравлические системы) в энергетических и тяжелых промышленных объектах. Он относится к серии компонентов ABB Symphony® Plus — линейки решения для сложных автоматизированных систем, что делает его незаменимым в теплоэлектростанциях (ТЭС), гидростанциях (ГЭС), металлургических станах и нефтегазовых компрессорных станциях.
Основная функция ABB XVC768101 3BHB007211R101 — формирование точных управляющих сигналов для приводов, синхронизация их работы с другими системами (например, контроллерами турбин или компрессоров) и обработка обратной связи от датчиков положения/скорости. Модуль поддерживает сложные алгоритмы управления приводами (регуляция скорости, момента, положения) и обеспечивает защиту от аварийных режимов (перегрузка, пережатие напряжения, потеря фаз). ABB XVC768101 3BHB007211R101 полностью совместим с компонентами экосистемы ABB: контроллерами ABB 3BHE039724R0C3D PPD513AOC-100440, коммуникационными модулями ABB CI857K01 3BSE018144R1 и модулями мониторинга ABB CM10, позволяя строить унифицированные системы управления приводами. Соответствие стандартам IEC 61508 (функциональная безопасность SIL 2) и EN 61000-6-4 (устойчивость к электромагнитным помехам) гарантирует надежность в агрессивных условиях: вибрации, температура от -15 °C до +65 °C и наличие пыли/масел. Полная информация о ABB XVC768101 3BHB007211R101 доступна на официальном ресурсе: [ссылка на ABB XVC768101 3BHB007211R101](здесь будет предоставлен ваша ссылка).
Технические параметры ABB XVC768101 3BHB007211R101
Цифровой модуль управления приводами ABB XVC768101 3BHB007211R101 характеризуется следующими ключевыми параметрами:
- Тип устройства: Модуль управления промышленными приводами (электрическими, гидравлическими) серии ABB Symphony® Plus.
Параметры управления и сигналов
- Типы алгоритмов управления:
- Регуляция скорости (диапазон 0–1000 об/мин, точность ±0,01%);
- Регуляция момента (диапазон 0–200% от номинала, точность ±0,1%);
- Регуляция положения (диапазон 0–1000 мм/рад, точность ±0,02 мм/±0,01 рад);
- Входы для обратной связи:
- 2 аналоговых входа (AI): для сигналов с энкодеров скорости/положения (4–20 мА DC, точность ±0,05%);
- 2 дискретных входа (DI): для сигналов лимитных выключателей (24 В DC, логика НИЗКИЙ/ВЫСОКИЙ);
- Выходы управляющие:
- 2 аналоговых выхода (AO): для сигналов к приводу (4–20 мА DC, максимальное сопротивление нагрузки 500 Ом, точность ±0,1%);
- 2 дискретных выхода (DO): для сигналов включения/отключения привода (релейные контакты, 250 В AC/30 В DC, ток 5 А);
Параметры питания и коммуникации
- Питание модуля: 24 В DC ±10% (потребление ≤15 ВА);
- Коммуникация с контроллером: Внутренняя шина ABB Symphony Bus (скорость передачи 100 Мбит/с, синхронная передача данных);
- Время обновления управляющих сигналов: ≤1 мс (обеспечивает реальное управление приводами).
Конструктивные и эксплуатационные параметры
- Монтаж: В стаканную систему ABB Symphony® Plus (стандартная рама 19 дюймов);
- Габариты: Ширина 48,3 мм (1,9 дюйма), высота 177,8 мм (7 дюймов), глубина 254 мм (10 дюймов);
- Вес: ≈1,2 кг;
- Класс защиты корпуса: IP20 (для установки в закрытые контроллерные шкафы);
- Температурный диапазон работы: -15 °C до +65 °C (относительная влажность ≤95%, без конденсации);
- Устойчивость к вибрациям: 5–150 Гц, амплитуда 0,15 мм (по оси X/Y/Z) — по IEC 60068-2-6.
Преимущества и особенности ABB XVC768101 3BHB007211R101
ABB XVC768101 3BHB007211R101 выделяется среди модулей управления приводами благодаря следующим уникальным преимуществам:
- Многофункциональная регулировка: Поддержка алгоритмов управления скоростью, моментом и положением делает ABB XVC768101 3BHB007211R101 универсальным для разных типов приводов — от электродвигателей прокатных станов (регуляция скорости) до гидравлических манипуляторов (регуляция положения). Это устраняет необходимость покупки специализированных модулей для каждого привода.
- Высокая точность и быстрота реакции: Точность ±0,01% для скорости и ±0,02 мм для положения, а также время обновления сигналов ≤1 мс, позволяют использовать модуль в процессах с жесткими требованиями — например, синхронизация двух электродвигателей в линии прокатки (требующая совпадения скорости до ±0,01%) или позиционирование гидравлического штока в прессах (требующее точности ±0,02 мм).
- Интегрированная защита приводов: Модуль автоматически детектирует аварийные режимы (перегрузка по току, превышение скорости, срабатывание лимитных выключателей) и активирует дискретные выходы для отключения привода. Это защищает дорогостоящие приводы от разрушения и снижает затраты на ремонт.
- Совместимость с экосистемой ABB: Легкая интеграция с контроллерами ABB 3BHE039724R0C3D, коммуникационными модулями ABB CI857K01 и панелями оператора ABB UAC389AE01 упрощает проектирование системы. Например, контроллер может передавать задачи по скорости модулю в реальном времени, а панель оператора отображать текущие параметры привода.
- Устойчивость к суровым условиям: Температурный диапазон -15 °C до +65 °C и устойчивость к вибрациям позволяют использовать ABB XVC768101 3BHB007211R101 в открытых площадках ТЭС, металлургических цехах с высокой температурой или мобильных системах (например, дорожные строительные машины).
Примеры применения ABB XVC768101 3BHB007211R101
ABB XVC768101 3BHB007211R101 широко используется в управлении мощными приводами различных отраслей, в том числе в следующих сценариях:
- ТЭС — приводы насосов и вентиляторов: В ТЭС модуль управляет электродвигателем насоса питания воды в котел (номинальная скорость 1500 об/мин). ABB XVC768101 3BHB007211R101 регулирует скорость насоса в зависимости от уровня воды в котле (сигнал от датчика уровня — 4–20 мА), поддерживая скорость с точностью ±0,01%. При перегрузке мотора (ток >120% от номинала) модуль активирует выход отключения, защищая насос от перегрева. Данные о скорости и токе передаются в контроллер ABB 3BHE039724R0C3D для мониторинга.
- Металлургия — прокатные станы: В прокатном заводе модуль синхронизирует работу двух электродвигателей роликов (номинальная скорость 500 об/мин). Он получает сигналы с энкодеров скорости каждого мотора (4–20 мА) и корректирует управляющие сигналы, обеспечивая разницу скоростей не более ±0,01%. Это гарантирует равномерное прокатка металлического листа и предотвращает деформацию продукции.
- Гидравлические манипуляторы в строительстве: В дорожном строительном станке модуль управляет гидравлическим манипулятором для позиционирования асфальта (диапазон позиционирования 0–500 мм). ABB XVC768101 3BHB007211R101 регулирует положение штока манипулятора с точностью ±0,02 мм, основываясь на сигнале с датчика положения. При достижении лимитных положений (сигнал от дискретных входов) модуль останавливает манипулятор, предотвращая механическое повреждение.
Сравнение с конкурентами
В сравнении с аналогичными модулями управления приводами других брендов ABB XVC768101 3BHB007211R101 имеет явные преимущества:
| Параметр сравнения | ABB XVC768101 3BHB007211R101 | Siemens SINAMICS S120 Control Module | Rockwell Allen-Bradley 1756-M08SE |
|---|---|---|---|
| Типы алгоритмов управления | Скорость, момент, положение | Скорость, момент | Скорость, положение |
| Точность регулировки скорости | ±0,01% | ±0,02% | ±0,02% |
| Время обновления сигналов | ≤1 мс | ≤2 мс | ≤1,5 мс |
| Функциональная безопасность | SIL 2 (IEC 61508) | SIL 1 | SIL 2 |
| Температурный диапазон | -15 °C до +65 °C | 0 °C до +60 °C | -10 °C до +60 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Управление приводами с высокой точностью: Если вам нужно регулировать скорость, момент или положение привода с точностью ≤±0,02% (например, прокатные станы, прецизионные прессы), ABB XVC768101 3BHB007211R101 — оптимальный выбор благодаря высокой точности и быстрой реакции.
- Энергетические и тяжелые промышленные объекты: Для ТЭС, ГЭС или металлургических цехов с суровыми условиями (температура >60 °C, вибрации) модуль с диапазоном -15 °C до +65 °C и устойчивостью к вибрациям гарантирует надежную работу.
- Интеграция в экосистему ABB: Если вы используете контроллеры, коммуникационные модули или панели оператора ABB, ABB XVC768101 3BHB007211R101 обеспечит бесшовную совместимость, сокращая время настройки.
Меры предосторожности
- Профессиональная настройка алгоритмов: Настраивайте параметры регулировки (пропорциональные коэффициенты, интегральные и дифференциальные составляющие) только инженерами с сертификацией ABB. Неправильная настройка может привести к колебаниям скорости/положения или нестабильной работе привода.
- Проверка обратной связи: Перед запуском убедитесь, что сигналы с энкодеров и лимитных выключателей корректно поступают на входы модуля. Отсутствие обратной связи может привести к потере контроля над приводом и аварии.
- Защита от перегрузок: Не превышайте максимальные параметры привода (например, скорость >1000 об/мин, момент >200% от номинала) — модуль защитит привод, но частые перегрузки сокращают его срок службы.
- Регулярная диагностика: Раз в квартал проверяйте точность регулировки с помощью эталонных приборов (например, эталонный тахометр для скорости). Снижение точности (более ±0,05%) требует калибровки модуля или замены датчиков обратной связи.
