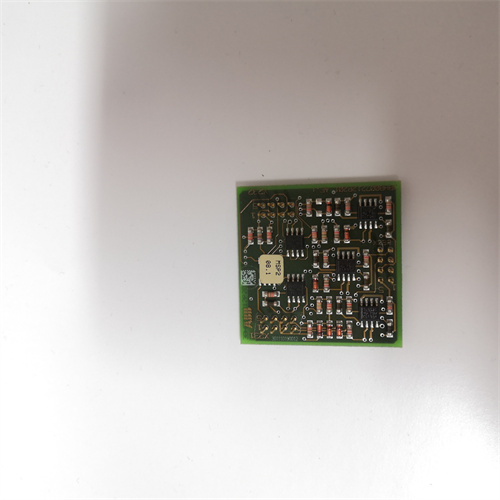

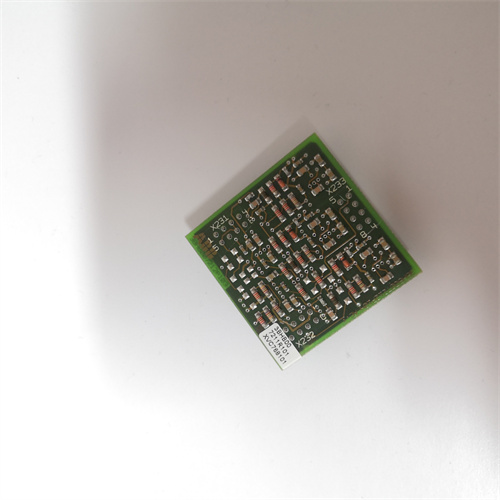

Name: ABB XVC768AE102 3BHB007211R0102 - XINYEDA
Brand: ABB
Price: 2399.00 RUB
Availability: InStock

Описание

Общая характеристика продукта

Первым делом рассмотрим промышленный модуль цифровых входов/выходов (I/O) от бренда ABB — модель XVC768AE102 3BHB007211R0102, предназначенный для интерфейса между контроллерами ABB (например, AC 800M, Symphony Plus) и дискретными устройствами автоматизации: датчиками положения (контакторы, фотоэлементы), исполнительными механизмами (реле, электромагнитные клапаны) и сигнальными лампами. Это устройство относится к серии ABB XVC I/O Modules, широко применяемых в энергетике (управление вспомогательными системами электростанций), нефтегазовой промышленности (мониторинг трубопроводных станций) и тяжелом машиностроении (автоматизация прессов и линий сборки), где требуется высокая надежность, быстрая реакция на сигналы и защита against электромагнитных помех.

ABB XVC768AE102 3BHB007211R0102 представляет собой комбинированный модуль с 32 цифровыми входами (DI) и 32 цифровыми выходами (DO), работающими от напряжения DC 24 В. Входы поддерживают режимы ” нормально разомкнутый” (NO) и “нормально замкнутый” (NC) с настраиваемым временем фильтрации сигналов (0.1–100 мс), что позволяет подавить помехы от индуктивных нагрузок (например, электродвигателей). Выходы реализованы на твердотельных реле (SSR) с током нагрузки до 2 А на канал, обеспечивая долговечность и отсутствие механических износов по сравнению с электромеханическими реле.

Особенно стоит отметить, что ABB XVC768AE102 3BHB007211R0102 оснащен функциями самодиагностики и мониторинга: контроль исправности каждого канала (отсутствие обрыва, короткое замыкание), передача данных о состоянии через интерфейс Profinet IRT (Real-Time), а также индикацию состояния входов/выходов через светодиоды на корпусе. Это позволяет операторам быстро локализовать сбои (например, обрыв кабеля к датчику или перегрузку выхода) и предотвратить остановку производства. Полную информацию о ABB XVC768AE102 3BHB007211R0102, включая схемы подключения и параметры фильтрации, можно найти по ссылке: [ссылка на продукт ABB XVC768AE102 3BHB007211R0102] (при получении окончательной ссылки она будет вставлена в это место).

Параметры продукта

Технические параметры ABB XVC768AE102 3BHB007211R0102 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB XVC768AE102 3BHB007211R0102]):

Характеристики цифровых входов (DI):
- Количество каналов: 32 (разделенные на 4 группы по 8 каналов);
- Тип сигнала: Дискретный (NO/NC, настраиваемый);
- Напряжение питания: DC 24 В ±10% (диапазон 21.6–26.4 В DC);
- Ток входа: 4–8 мА (при напряжении 24 В);
- Время фильтрации: 0.1–100 мс (настраиваемое через ПО ABB Control Builder);
- Изоляция: 500 В АС между группами входов и корпусом (по стандарту IEC 61010).
Характеристики цифровых выходов (DO):
- Количество каналов: 32 (разделенные на 4 группы по 8 каналов);
- Тип выхода: Твердотельное реле (SSR), открытый коллектор;
- Максимальный ток нагрузки: 2 А/канал, 8 А/группа;
- Максимальное напряжение нагрузки: DC 30 В;
- Время реакции: ≤1 мс (включение/отключение);
- Защита: Against короткого замыкания (текстовая защита, автоматическое восстановление после устранения неисправности).
Коммуникационные и эксплуатационные характеристики:
- Интерфейс связи: Profinet IRT (IEC 61158), скорость передачи 100 Mbit/s;
- Задержка передачи данных: ≤1 ms (для критических сигналов);
- Питание модуля: DC 24 В ±10% (потребляемый ток ≤200 мА без нагрузки);
- Класс защиты корпуса: IP20 (для монтажа в шкафу управления);
- Температурный диапазон работы: -10 °C до +60 °C;
- Влажность: ≤95% (без конденсации, по стандарту IEC 60068-2-3);
- Индикаторы: LED для питания (PWR, зеленый), состояния каждого DI/DO ( green/red), ошибки связи (COM, желтый).

Преимущества и особенности

Комбинированный Дизайн и Большое Количество Каналов: ABB XVC768AE102 3BHB007211R0102 с 32 DI и 32 DO позволяет интегрировать большое количество дискретных устройств в одну модульную единицу — например, подключить 16 датчиков положения (DI) и 16 реле для управления клапанами (DO) в линии дозировки сыпучих материалов. Это сокращает количество модулей в шкафу управления, экономит пространство и снижает затраты на монтаж.
Быстрая Реакция и Защита Against Помех: Время реакции выходов ≤1 мс и настраиваемый фильтр входов (0.1–100 мс) делают ABB XVC768AE102 3BHB007211R0102 подходящим для систем с требованиями к быстрому отклику — например, автоматизация безопасности прессов, где сигнал о превышении зоны опасности должен отключать механизм за ≤2 мс. Фильтрация подавляет помехи от индуктивных нагрузок (например, электродвигателей конвейеров), предотвращая ложные срабатывания.
Твердотельные Реле (SSR) для Долговечности: Использование SSR вместо электромеханических реле увеличивает срок службы модуля до 100 000 циклов включения/отключения (вместо 10 000 у электромеханических) и устраняет шум от контактов. Это критично для систем с высокой частотой циклов (например, линия сборки автомобилей с 1000 циклами в час), где частая замена модулей приведет к остановкам производства.
Интеграция с Profinet IRT и Системами ABB: Поддержка протокола Profinet IRT обеспечивает реал-time передачу данных с контроллерами ABB AC 800M и Symphony Plus, без задержек или потерь сигналов. Модуль автоматически распознается контроллером через ПО ABB Control Builder, сокращая время настройки и минимизируя риск ошибок конфигурации.
Детальная Самодиагностика: Контроль исправности каждого канала и индикация через светодиоды позволяют операторам быстро локализовать сбои — например, красный свет на DI канале сигнализирует об обрыве кабеля к датчику, а желтый свет на DO канале — о перегрузке. Это снижает время восстановления системы до 15–30 минут (вместо 1–2 часов у модулей без диагностики). Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB XVC768AE102 3BHB007211R0102].

Примеры применения в отраслях

Модуль I/O ABB XVC768AE102 3BHB007211R0102 широко используется в системах автоматизации с большим количеством дискретных устройств:

Энергетика (ТЭС/ГТЭС): Управление вспомогательными системами котлов — подключение 16 датчиков уровня воды (DI) и 16 реле для управления насосами подачи воды (DO). ABB XVC768AE102 3BHB007211R0102 передачает сигналы о уровне воды в контроллер ABB AC 800M через Profinet IRT, а фильтрация входов (10 мс) подавляет помехи от электродвигателей насосов. Защита against короткого замыкания на выходах предотвращает повреждение модуля при неисправности насоса.
Нефтегазовая Промышленность (трубопроводные станции): Мониторинг и управление клапанами шут-off — 20 датчиков положения клапанов (DI, NO/NC режимы) и 20 реле для их открытия/закрытия (DO). В случае обрыва кабеля к датчику модуль отправляет сигнал об ошибке в SCADA-систему, а оператор быстро локализует проблему по LED-индикаторам. Profinet IRT гарантирует передачу сигнала о критическом состоянии (например, разрыв трубопровода) за ≤1 мс.
Тяжелое Машиностроение (прессовые линии): Автоматизация пресса для формовки металлических деталей — 12 датчиков положения пресса (DI) и 12 реле для управления гидравликой (DO). Время реакции выходов ≤1 мс обеспечивает точную синхронизацию движения пресса с подачей заготовок, а SSR реле выдерживают 1000 циклов в час, сокращая время обслуживания. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB XVC768AE102 3BHB007211R0102].

Сравнение с конкурентами

Сравним ABB XVC768AE102 3BHB007211R0102 с аналогичными комбинированными модулями I/O (Siemens ET 200SP 16DI/16DO, Rockwell Allen-Bradley 1794-OB16P, Schneider Electric Modicon M340 BMXDRA1604).

Параметр	ABB XVC768AE102 3BHB007211R0102	Siemens ET 200SP	Rockwell 1794-OB16P
Количество каналов	32 DI + 32 DO	16 DI + 16 DO	16 DI + 16 DO
Тип выходов	Твердотельные реле (SSR), 2 А/канал	Электромеханические реле, 2 А/канал	Твердотельные реле (SSR), 1 А/канал
Протокол связи	Profinet IRT (≤1 мс задержка)	Profinet RT (≤2 мс задержка)	Ethernet/IP (≤2 мс задержка)
Время фильтрации DI	0.1–100 мс (настраиваемое)	0.1–20 мс (настраиваемое)	1–100 мс (настраиваемое)
Температурный диапазон	-10 °C до +60 °C	0 °C до +55 °C	0 °C до +60 °C

ABB XVC768AE102 3BHB007211R0102 выделяется большим количеством каналов, быстрой задержкой Profinet IRT, высоким током выходов (2 А) и широким диапазоном фильтрации — это делает его предпочтительным для систем с большим количеством дискретных устройств и требованиями к реальному времени (энергетика, нефтегаз). Дополнительное сравнение по ссылке: [ссылка на продукт ABB XVC768AE102 3BHB007211R0102].

Советы по выбору и предостережения

Советы по выбору:
1. Для систем с ≥32 дискретными устройствами (DI + DO) — ABB XVC768AE102 3BHB007211R0102 с 64 каналами устраняет необходимость покупки нескольких модулей, экономя пространство в шкафу и затраты на коммуникации.
2. В системах с требованиями к задержке ≤1 мс (например, автоматизация безопасности) — Profinet IRT модуля гарантирует реал-time передачу сигналов, в отличие от аналогов с задержкой ≥2 мс.
3. При работе с индуктивными нагрузками (электродвигатели, насосы) — настраиваемый фильтр DI (0.1–100 мс) подавляет помехи, предотвращая ложные срабатывания, а SSR выходы обеспечивают долговечность при частых циклах. Детали по выбору доступны по ссылке: [ссылка на продукт ABB XVC768AE102 3BHB007211R0102].
Предостережения:
1. Не превышайте максимальный ток выходов (2 А/канал, 8 А/группа): Перегрузка приведет к отключению канала и необходимости сброса модуля (через ПО ABB Control Builder).
2. При подключении индуктивных нагрузок установите защитные диоды (например, 1N4007) параллельно нагрузке: Это предотвращает появление обратных ЭДС, повреждющих SSR выходы ABB XVC768AE102 3BHB007211R0102.
3. Используйте экранированные кабели для подключения DI/DO: Экранение уменьшает влияние электромагнитных помех, особенно в цехах с крупными электродвигателями или трансформаторами.
4. Регулярно проверяйте состояние LED-индикаторов и данные диагностики: Красный свет на канале или ошибка связи сигнализируют о проблемах — своевременное устранение (например, замена кабеля) предотвратит остановку системы и выход модуля из строя.

XVC768AE102
