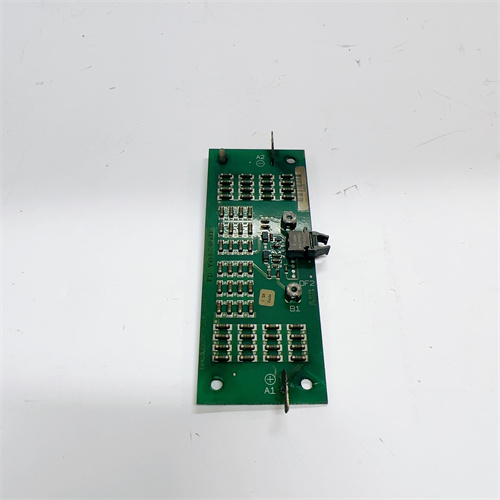

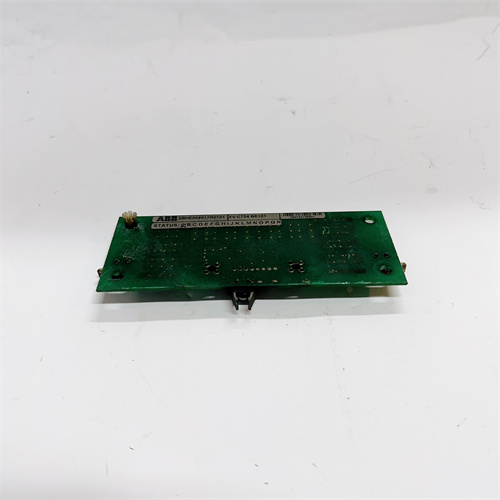

ABB XVC769AE101 3BHE006373R0101

Описание

Общие сведения о продукте

Описание продукта

1. Поддержка многотипных сигналов сенсоров: Модуль ABB XVC769AE101 3BHE006373R0101 поддерживает как аналоговые, так и цифровые сигналы от сенсоров положения:
   • Аналоговые сигналы: 4–20 мА (пропорциональные углу поворота), 0–10 В DC (пропорциональные скорости вращения);
   • Цифровые сигналы:TTL (сигналы с частотой 0–10 кГц, соответствующей скорости ротора).

     Это позволяет использовать XVC769AE101 3BHE006373R0101 в системах с различными типами сенсоров — например, в газотурбинной электростанции модуль обрабатывает сигналы от индуктивных датчиков положения (4–20 мА) и оптических датчиков скорости (TTL, 5 кГц = 3000 об/мин), объединяя данные для контроллера AC800M.

2. Высокоточная обработка и низкая задержка: Модуль оснащен 32-битным микропроцессором с тактовой частотой 100 МГц и 16-битным АЦП, обеспечивающим точность измерения положения ротора до ±0.1 градуса и задержку обработки сигналов ≤1 мс. Цифровой фильтр низких частот подавляет высокочастотные помехи от электродвигателей и трансформаторов, что критично для стабильной работы в энергетических установках. Например, при близком расположении к генератору с высоким уровнем электромагнитного шума ABB XVC769AE101 3BHE006373R0101 продолжает передавать данные с ошибкой не более 0.05 градуса, не искажая результатов регулировки турбины.
3. Отказоустойчивость и диагностика:
   • Резервное питание: Модуль работает от двух независимых источников 24 В DC — при отключении одного источника второй автоматически поддерживает работу, предотвращая потерю данных.
   • Встроенная диагностика: ABB XVC769AE101 3BHE006373R0101 проверяет состояние входов, микропроцессора и связи с контроллером раз в 10 мс. При обнаружении неисправности (например, обрыв кабеля к сенсору) модуль отправляет сигнал тревоги в AC800M и сохраняет последнюю корректную выборку данных — это позволяет контроллеру продолжать работу в режиме безопасной регулировки.
   • Индикаторы состояния: На корпусе есть 3 LED-индикаторы: зеленый (питание), желтый (активность обработки), красный (ошибка) — операторы могут быстро оценивать состояние модуля без подключения дополнительного оборудования.

Технические параметры

• Тип модуля: Интерфейсный модуль для сенсоров положения, ABB AC800M;
• Количество входов: 4 (2 аналоговых, 2 цифровых);
• Поддерживаемые сигналы:
  • Аналоговые: 4–20 мА, 0–10 В DC;
  • Цифровые: TTL (0–10 кГц);
• Параметры обработки:
  • Микропроцессор: 32-битный, 100 МГц;
  • АЦП: 16-битный, частота выборки 1 кГц/канал;
  • Точность: ±0.1 градус (положение), ±0.01% (скорость);
  • Задержка обработки: ≤1 мс;
• Интерфейсы коммуникации:
  • Внутренний: Profibus DP (12 Мбит/с) для связи с AC800M;
• Питание:
  • Напряжение: 24 В DC ±10% (два независимых источника);
  • Потребляемый ток: ≤0.3 А (на каждый источник);
• Операционные условия:
  • Температурный диапазон: -10 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20;
• Механические параметры:
  • Тип монтажа: В шасси ABB AC800M;
  • Размеры (длина × ширина × высота): 150 mm × 100 mm × 40 mm;
  • Вес: ~450 г;
  • Индикаторы LED: 3 (питание, активность, ошибка);
• Совместимость:
  • Системы управления: ABB AC800M;
  • Сенсоры: Индуктивные, оптические, магнитные сенсоры положения/скорости;
• Стандарты соответствия: IEC 61000-6-2 (EMC), IEC 61010-1, CE, UL 508.

Преимущества и особенности

1. Универсальность по типам сигналов: Поддержка аналоговых и цифровых сигналов позволяет использовать модуль с различными сенсорами — упрощает интеграцию в существующие системы без замены датчиков.
2. Высокая точность и низкая задержка: Ошибка измерения ≤0.1 градус и задержка ≤1 мс гарантируют точную регулировку положения ротора турбины, критично для стабильной работы генератора и синхронизации с сетью.
3. Отказоустойчивость: Резервное питание и сохранение данных при ошибках предотвращают аварийные остановки турбин — снижают риск финансовых потерь.
4. Интеграция с AC800M: Полная совместимость с контроллером ABB AC800M обеспечивает синхронную работу с другими модулями и системами управления, без дополнительных адаптеров.
5. Надежность в суровых условиях: Работа в диапазоне температур -10 °C до +60 °C и устойчивость к EMC помехам делают модуль подходящим для установки в электростанциях и нефтегазовых объектах.

Примеры применения

1. Энергетика (газотурбинная электростанция):
   • Задача: Измерение положения ротора турбины (0–360 градусов) и скорости вращения (0–3000 об/мин) для регулировки топливоподачи и синхронизации с сетью.
   • Конфигурация: ABB XVC769AE101 3BHE006373R0101 подключен к 2 индуктивным датчикам положения (4–20 мА) и 2 оптическим датчикам скорости (TTL, 5 кГц = 3000 об/мин). Модуль обрабатывает сигналы, фильтрует помехи и передает данные в контроллер AC800M с задержкой 0.8 мс. При отключении одного источника питания модуль продолжает работу от резервного, предотвращая потерю данных и аварийную остановку турбины.
2. Н нефтегазовая промышленность (компрессорная станция):
   • Задача: Контроль положения вращательного клапана компрессора (0–90 градусов) и скорости его вращения (0–1500 об/мин) для регулировки давления газа.
   • Конфигурация: Модуль ABB XVC769AE101 3BHE006373R0101 обрабатывает сигналы от магнитного датчика положения (0–10 В DC) и индуктивного датчика скорости (TTL, 2.5 кГц = 1500 об/мин). Данные передаются в AC800M, который регулирует клапан — при превышении положения 80 градусов контроллер снижает скорость, предотвращая перепад давления. Высокая устойчивость к помехам гарантирует точность измерений даже при близком расположении к мощным компрессорам.
3. Тяжелая промышленность (гидравлический пресс):
   • Задача: Мониторинг положения плунжера преса (0–500 мм) и скорости его движения (0–100 мм/с) для безопасного регулирования давления.
   • Конфигурация: ABB XVC769AE101 3BHE006373R0101 подключен к линейному сенсору положения (4–20 мА) и датчику скорости (TTL). Модуль передает данные в контроллер AC800M, который останавливает пресс при превышении скорости 110 мм/с — предотвращая повреждение обрабатываемых деталей. Встроенная диагностика сигнализирует об обрыве кабеля к сенсору, позволяя операторам быстро устранить неисправность.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB XVC769AE101 3BHE006373R0101 если ваша система использует контроллер ABB AC800M и требует обработки как аналоговых, так и цифровых сигналов сенсоров. Оптимально подходит для газотурбин, гидротурбин и крупных компрессоров.
• Предостережения:
  • Монтируйте модуль только в шасси ABB AC800M для гарантии совместимости;
  • Используйте экранированные кабели для подключения сенсоров, чтобы минимизировать влияние электромагнитных помех;
  • Проверяйте состояние резервного источника питания регулярно (рекомендуется раз в 6 месяцев), чтобы обеспечить отказоустойчивость;
  • При замене модуля сохраняйте конфигурационные параметры старого устройства для быстрой адаптации к системе.
