Описание
Общая информация о продукте

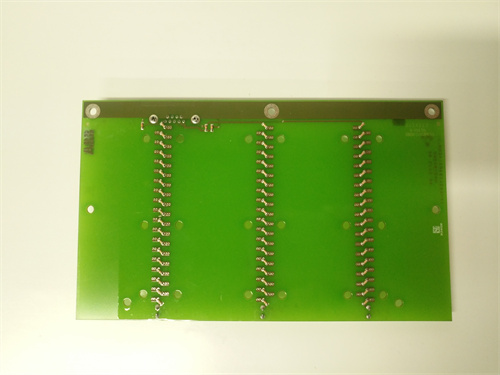

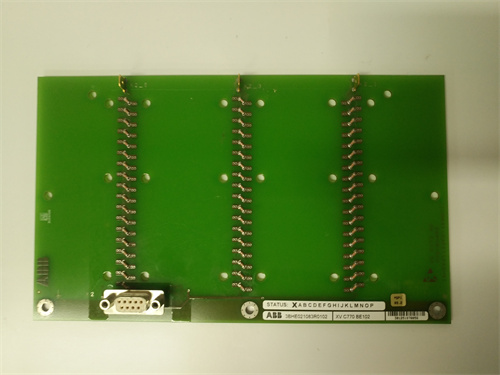

Первым делом познакомимся с устройством ABB XVC770BE102 3BHE021083R0102 — это промышленный модуль векторного управления для среднемощных электроприводов ABB, специализирующийся на точном регулировании скорости и момента двигателей мощностью от 15 кВт до 75 кВт. Он предназначен для сложных производственных процессов, где требуется высокая динамика, стабильность при низких скоростях и адаптация к переменным нагрузкам — например, управление шпинделями металлообрабатывающих станков, приводами конвейеров тяжелой промышленности, насосами высокого давления и лебедками. Ссылка на продукт ABB XVC770BE102 3BHE021083R0102 позволяет получить детальную техническую документацию, включая схемы подключения к двигателям, таблицы параметров векторного управления и руководства по настройке через специализированное ПО ABB (вставьте здесь предоставленную ссылку). ABB XVC770BE102 3BHE021083R0102 является ключевым элементом для повышения точности производственных процессов — его алгоритмы векторного управления обеспечивают моментное откликание на изменения нагрузки, снижая брак продукции и увеличивая срок службы двигателей в энергетике, металлургии, нефтегазе и тяжелом машиностроении.
Технические параметры продукта
ABB XVC770BE102 3BHE021083R0102 имеет технические характеристики, адаптированные для сложных нагрузок и суровых промышленных условий:
- Тип устройства: Модуль векторного управления для электроприводов ABB;
- Номинальные параметры:
- Номинальная мощность: 45 кВт (для двигателей с номинальным током до 90 А);
- Входное напряжение: 3-phase 380–480 В AC (50/60 Гц) — стандарт для промышленных трехфазных сетей;
- Выходное напряжение: 3-phase 0–480 В AC (пропорционально частоте);
- Выходная частота: 0–1000 Гц (регулируемый диапазон, шаг 0,01 Гц — для высокоскоростных приложений);
- Максимальный выходной ток: 135 А (в течение 1 минуты при перегрузке, 150% от номинального);
- Алгоритмы управления:
- Основные: Векторное управление моментом (с поддержкой бездатчикового режима — работа без энкодера), векторное управление скоростью;
- Дополнительные: Адаптивная регуляция (автоматическая корректировка параметров под изменяющиеся нагрузки), ПИД-регуляция по внешнему сигналу (4–20 мА / 0–10 В);
- Защита двигателя и модуля:
- Защита от перегрузки, перегрева, короткого замыкания (на выходе), низкого/высокого входного напряжения;
- Защита от фазопотери (в трехфазных цепях) и электростатического разряда (ESD, класс 4);
- Защита от механических ударов (тормозной момент при спуске тяжелых нагрузок);
- Интерфейсы коммуникации:
- 2 порта Ethernet (PROFINET RT/IRT, EtherNet/IP) — для связи с контроллерами PLC/SCADA и синхронизации с другими приводами;
- 1 порт RS-485 (Modbus RTU) — для локальной настройки и мониторинга;
- Аналоговые входы/выходы: 3 аналоговых входа (4–20 мА / 0–10 В) для внешнего регулирования, 2 аналоговых выхода (4–20 мА) для передачи данных о скорости/токе/моменте;
- Цифровые входы/выходы: 8 цифровых входов (управление запуском/остановом, переключение режимов), 4 цифровых выхода (сигнал состояния, аварийный сигнал);
- Эффективность и надежность:
- Эффективность преобразования: >97% при нагрузке 50–100% — низкие тепловые потери;
- Среднее время между отказами (MTBF): >200 000 часов;
- Диапазон регулировки скорости: 1:1000 (стабильная работа при скорости 0,1 об/мин для двигателей с номинальной 1000 об/мин);
- Уровень защиты:
- Корпус: Металлическая рамка с пластиковыми панелями, устойчивый к вибрациям (до 10 Гц, амплитуда 0,75 мм) и химическим веществам (нефть, масло, щёлы в низких концентрациях);
- Класс IP20 (для установки в шкафы управления или на DIN-рейки);
- Рабочий диапазон температур: -10 °C до +55 °C;
- Размеры: 220 мм (ширина) × 280 мм (длина) × 200 мм (глубина) — компактный дизайн для плотного монтажа;
- Поддерживаемое ПО: ABB Drive Composer Pro — для настройки параметров векторного управления, мониторинга в реальном времени и диагностики;
- Совместимость: Полная совместимость с среднемощными электродвигателями ABB (мощностью 15–75 кВт), энкодерами (обратная связь для повышенной точности) и контроллерами PLC/SCADA ABB (AC500, DCS 800xA).
Преимущества и особенности
ABB XVC770BE102 3BHE021083R0102 выделяется среди модулей управления благодаря ряду уникальных преимуществ:
- Высокая точность векторного управления: Алгоритмы векторного управления моментом позволяют ABB XVC770BE102 3BHE021083R0102 поддерживать стабильный момент даже при низких скоростях (до 0,1 об/мин) и обеспечивать отклик на изменения нагрузки за <10 мс. Это критично для шпинделей станков, где требуется точная обработка деталей с малым допуском (до 0,01 мм);
- Адаптивность к переменным нагрузкам: Модуль автоматически корректирует параметры управления под изменения нагрузки (например, при изменении веса груза на лебедке или плотности материала на конвейере), предотвращая перегрев двигателя и снижение скорости. Это устраняет необходимость ручной настройки оператором при каждом изменении процесса;
- Поддержка бездатчикового режима: ABB XVC770BE102 3BHE021083R0102 может работать без внешнего энкодера (для снижения стоимости и сложности системы), при этом сохраняет точность скорости ±0,5%. При необходимости подключения энкодера точность повышается до ±0,01% — гибкость для разных классов точности процессов;
- Легкая интеграция и диагностика: Интерфейсы PROFINET RT/IRT позволяют интегрировать модуль в сложные системы автоматизации (например, синхронизация нескольких приводов конвейера). ПО ABB Drive Composer Pro предоставляет детальную диагностику — отображение тока, напряжения, температуры двигателя и ошибок, что позволяет быстро выявлять и устранять проблемы (например, засорение фильтра охлаждения, снижение изоляции обмоток).
Примеры применения в отраслях
ABB XVC770BE102 3BHE021083R0102 широко используется для сложных электроприводов в различных отраслях:
- Машинностроение: Завод по производству фрезеровочных станков — ABB XVC770BE102 3BHE021083R0102 управлял шпинделем станка (мощность 45 кВт). Векторное управление моментом обеспечивало стабильную скорость 100 об/мин при обработке твердого стали, с точностью допуска ±0,005 мм. Это снизило брак деталей на 22% и увеличило срок службы шпинделя на 3 года;
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB XVC770BE102 3BHE021083R0102 регулировал привод конвейера для транспортировки горячей стали (мощность 30 кВт). Адаптивная регуляция корректировала момент при изменении количества стали на конвейере, предотвращая перегрузку двигателя и остановку процесса прокатки;
- Нефтегаз: Промысловая площадка «Газпром» — ABB XVC770BE102 3BHE021083R0102 управлял насосом высокого давления для перекачки нефти (мощность 40 кВт). Бездатчиковый режим снизил сложность системы, а ПИД-регуляция по сигналу давления (4–20 мА) поддерживал стабильное давление в трубопроводе, снизив энергопотребление на 18%.
Сравнение с конкурентами
Для оценки преимуществ ABB XVC770BE102 3BHE021083R0102 сравним его с аналогичным модулем векторного управления — Siemens SINAMICS S120 (6SL3210-5FE17-0UA0):
| Параметр | ABB XVC770BE102 3BHE021083R0102 | Siemens SINAMICS S120 |
|---|---|---|
| Номинальная мощность | 45 кВт | 45 кВт |
| Максимальный выходной ток | 135 А (1 мин) | 130 А (1 мин) |
| Диапазон регулировки скорости | 1:1000 | 1:800 |
| Точность скорости (бездатчиковый режим) | ±0,5% | ±0,8% |
| Коммуникация | PROFINET RT/IRT, EtherNet/IP, Modbus RTU | PROFINET RT/IRT, Profibus DP |
| Эффективность | >97% (50–100% нагрузки) | >96,5% (50–100% нагрузки) |
Как видно из таблицы, ABB XVC770BE102 3BHE021083R0102 имеет преимущество в более широком диапазоне регулировки скорости, высокой точности в бездатчиковом режиме и поддержке дополнительного протокола EtherNet/IP (важно для интеграции с оборудованием Allen-Bradley). Для систем, где требуется максимальная точность при низких скоростях (например, шпинделевые станки), модуль ABB является предпочтительным выбором, так как он лучше адаптирован к сложным динамическим нагрузкам.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB XVC770BE102 3BHE021083R0102 учитывайте:
- Мощность и тип двигателя: Модуль предназначен для двигателей 15–75 кВт — для более мощных агрегатов (75–150 кВт) выбирайте модели серии ABB XVC780BE; для менее мощных (5–15 кВт) — ABB XVC760BE;
- Требования к точности: Если процесс требует высокой точности скорости (<±0,1%), подключите энкодер — ABB XVC770BE102 3BHE021083R0102 поддерживает большинство индуктивных и оптических энкодеров;
- Тип нагрузки: Для приводов с переменными нагрузками (конвейеры, лебедки) модуль идеально подходит благодаря адаптивной регуляции — он автоматически корректирует параметры без вмешательства оператора.
-
Предостережения:
- Не превышайте номинальную мощность и ток двигателя — перегрузка приведет к выходу из строя модуля или двигателя;
- При монтаже обеспечьте достаточную вентиляцию — модуль нагревается при работе, и перегрев (>55 °C) снизит его срок службы;
- Перед началом эксплуатации настройте параметры векторного управления через ABB Drive Composer Pro — неправильные настройки (например, неверный момент инерции двигателя) могут привести к нестабильной работе и вибрациям;
- Используйте только сертифицированные кабели для подключения двигателя и энкодера — некачественные провода могут привести к искажению сигнала и потере обратной связи.
