Описание

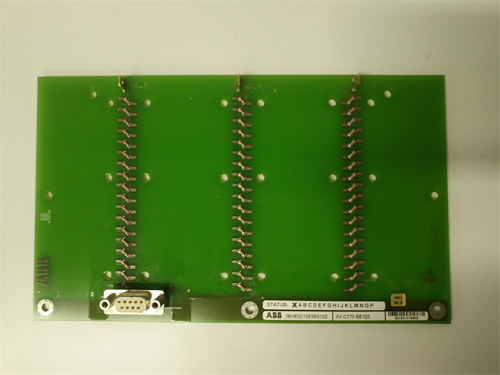

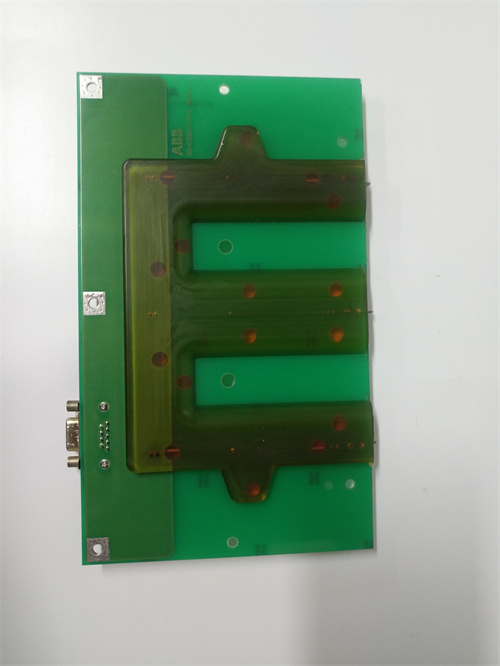

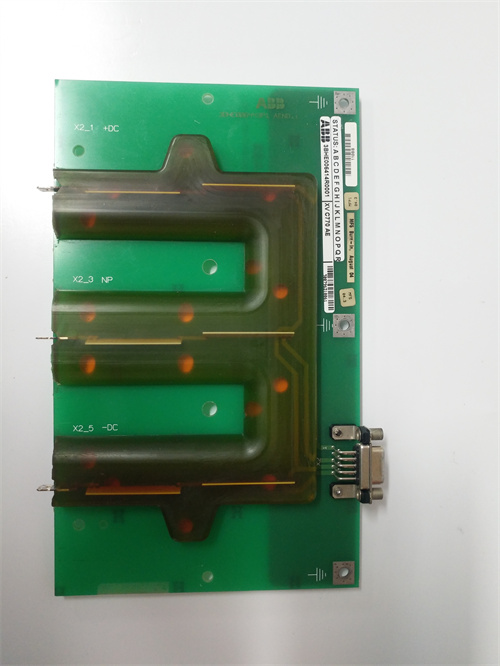

Общая информация о продукте ABB XVC772A102 3BHE032285R0102
ABB XVC772A102 3BHE032285R0102 — это специализированный модуль управления приводами (двигательным контроллером) для высокомощных электромоторов, предназначенный для точной регулировки скорости, крутящего момента и позиции в промышленных системах с высокими требованиями к динамике и надежности. Он относится к серии силовых контроллеров ABB ACS880, специализирующейся на интеграции с современными приводными системами и цифровыми платформами управления — что делает его незаменимым в металлургических станках (прокатные, литьевые), тяжелом машиностроении (краны, подъемники) и энергетических установках (вентиляторы, насосы в ТЭС).
Основная функция ABB XVC772A102 3BHE032285R0102 — обеспечение плавной и точной работы электромоторов за счет регулирования напряжения и частоты тока, а также защиты двигателя от перегрузки, перегрева и короткого замыкания. Модуль использует векторное управление приводом (Field-Oriented Control, FOC), которое гарантирует высокую динамику реакции (время отклика ≤10 мс) и стабильность крутящего момента даже при низких скоростях. ABB XVC772A102 3BHE032285R0102 поддерживает коммуникацию с контроллерами ABB AC800M и операторскими панелями ABB CP450-T-ETH через протоколы PROFINET и Modbus TCP, позволяя интегрировать привод в комплексные автоматизированные системы. Соответствие стандартам IEC 61800-5-1 (безопасность приводов) и EN 61000-6-3 (электромагнитная совместимость в промышленных средах) подтверждает его безопасность и стабильность в агрессивных условиях. Полная информация о ABB XVC772A102 3BHE032285R0102 доступна на официальном ресурсе: [ссылка на ABB XVC772A102 3BHE032285R0102](здесь будет предоставлен ваша ссылка).
Технические параметры ABB XVC772A102 3BHE032285R0102
Модуль управления приводами ABB XVC772A102 3BHE032285R0102 характеризуется следующими ключевыми параметрами:
- Тип устройства: Модуль векторного управления приводами для высокомощных электромоторов с встроенной защитой.
Параметры приводного управления
- Тип управления: Векторное управление (FOC) для синхронных и асинхронных электромоторов;
- Номинальная мощность: До 250 кВт (для электромоторов с напряжением 380–480 В AC);
- Регулируемый диапазон скоростей: 0,1–1500 об/мин (для асинхронных моторов) / 0,1–3000 об/мин (для синхронных моторов);
- Точность регулировки скорости: ±0,01% от номинальной скорости (при стабильном напряжении сети);
- Максимальное крутящее усилие: 200% от номинального (длительность 60 с, для пуска тяжелых нагрузок);
- Время отклика на изменение нагрузки: ≤10 мс;
Параметры электрические и защитные функции
- Входное напряжение: 380–480 В AC (трифазное, 50/60 Гц, допуск ±10%);
- Максимальный входной ток: 450 А (при номинальной мощности 250 кВт);
- Встроенные защитные функции:
- Защита от перегрузки (I²t характеристика);
- Защита от перегрева (температура модуля >85 °C);
- Защита от короткого замыкания (на выходе, между фазами);
- Защита от низкого/высокого напряжения сети;
Параметры коммуникации и питания
- Интерфейсы коммуникации:
- 1 порт PROFINET (100 Mbit/s, для связи с контроллерами ABB AC800M);
- 1 порт Modbus TCP (100 Mbit/s, для подключения к операторским панелям);
- 1 порт RS485 (для локального конфигурирования через ПК);
- Питание контроллера модуля: 24 В DC ±20% (диапазон 19,2–28,8 В DC);
- Потребление энергии контроллера: ≤20 ВА (без нагрузки на привод);
Конструктивные и эксплуатационные параметры
- Монтаж: Панельный (в силовые щиты) или настольный (для лабораторных испытаний);
- Габариты: 450 мм × 300 мм × 200 мм (ширина × высота × глубина);
- Вес: ≈28 кг;
- Класс защиты корпуса: IP21 (передняя панель) / IP00 (внутренние компоненты, требуют установки в закрытый щит);
- Температурный диапазон работы: -10 °C до +50 °C (относительная влажность ≤90%, без конденсации);
- Система охлаждения: Воздушная (принудительная вентиляция с фильтрами пыли);
Преимущества и особенности ABB XVC772A102 3BHE032285R0102
ABB XVC772A102 3BHE032285R0102 выделяется среди модулей управления приводами благодаря следующим уникальным преимуществам:
- Высокая точность и динамика управления: Векторное управление (FOC) и точность скорости ±0,01% делают ABB XVC772A102 3BHE032285R0102 идеальным для систем, где требуется плавная регулировка — например, в металлургических прокатных станках, где скорость валиков влияет на толщину и качество металлопродукции.
- Мощная защита двигателя и модуля: Комплексная система защиты (от перегрузки, перегрева, короткого замыкания) предотвращает повреждение как электромотора, так и самого модуля. Например, при заблокировке привода кранов ABB XVC772A102 3BHE032285R0102 мгновенно отключает питание мотора, избежая его перегорания.
- Универсальность для разных типов моторов: Поддержка как асинхронных, так и синхронных электромоторов расширяет область применения модуля. В энергетических установках он может управлять как асинхронными насосами (для подачи воды) так и синхронными вентиляторами (для охлаждения котлов) — без необходимости замены контроллера.
- Легкая интеграция в цифровые системы: Совместимость с протоколами PROFINET и Modbus TCP позволяет подключить ABB XVC772A102 3BHE032285R0102 к контроллерам ABB AC800M и SCADA ABB Ability™. Операторы могут отслеживать параметры привода (скорость, ток, температура) в режиме реального времени и корректировать настройки удаленно.
- Экономия энергии: Векторное управление снижает энергопотребление мотора на 15–30% по сравнению с традиционными контакторными решениями, особенно при частичной нагрузке. Например, в насосных системах воды ABB XVC772A102 3BHE032285R0102 регулирует скорость насоса в зависимости от уровня воды, избегая холостого хода и излишнего энергопотребления.
Примеры применения ABB XVC772A102 3BHE032285R0102
ABB XVC772A102 3BHE032285R0102 широко используется в управлении высокомощными приводами различных отраслей, в том числе в следующих сценариях:
- Металлургия (прокатный стан): В прокатном стане для производства стальных листов ABB XVC772A102 3BHE032285R0102 управляет асинхронным электромотором валиков (мощность 200 кВт, скорость 0–500 об/мин). Контроллер получает команды от ABB AC800M о требуемой толщине листа и регулирует скорость валиков с точностью ±0,01%. При перегрузке (например, при прокатке толстых заготовок) модуль активирует защиту I²t, предотвращая перегрев мотора и деформацию валиков.
- Тяжелое машиностроение (портовый кран): В портowym кране с подъемной мощностью 50 тонн ABB XVC772A102 3BHE032285R0102 управляет синхронным мотором подъемного механизма (мощность 250 кВт). Максимальное крутящее усилие 200% гарантирует плавный подъем тяжелых контейнеров, а защита от короткого замыкания предотвращает аварии при повреждении кабелей мотора. Коммуникация через PROFINET позволяет оператору отслеживать скорость подъема и состояние модуля через панель ABB CP450-T-ETH.
- Энергетика (ТЭС, система охлаждения котла): В теплоэлектростанции ABB XVC772A102 3BHE032285R0102 управляет асинхронным вентилятором системы охлаждения котла (мощность 150 кВт). Контроллер регулирует скорость вентилятора в зависимости от температуры пара (от 280 до 320 °C): при повышении температуры — увеличивает скорость, при снижении — уменьшает. Это снижает энергопотребление вентилятора на 25% по сравнению с контакторным управлением и поддерживает оптимальный режим работы котла.
Сравнение с конкурентами
В сравнении с аналогичными модулями управления приводами других брендов ABB XVC772A102 3BHE032285R0102 имеет явные преимущества:
| Параметр сравнения | ABB XVC772A102 3BHE032285R0102 | Siemens SINAMICS G120 | Rockwell Allen-Bradley PowerFlex 755 |
|---|---|---|---|
| Номинальная мощность | До 250 кВт | До 200 кВт | До 220 кВт |
| Тип управления | Векторное (FOC) для асинхронных/синхронных моторов | Векторное (FOC) только для асинхронных | Векторное (FOC) для асинхронных/синхронных |
| Точность скорости | ±0,01% | ±0,02% | ±0,015% |
| Максимальное крутящее усилие | 200% (60 с) | 180% (60 с) | 190% (60 с) |
| Поддерживаемые протоколы | PROFINET, Modbus TCP, RS485 | PROFINET, Profibus DP | EtherNet/IP, Modbus TCP |
| Температурный диапазон | -10 °C до +50 °C | 0 °C до +40 °C | 0 °C до +45 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с высокими требованиями к точности: Для прокатных станков, кранов или лабораторного оборудования — ABB XVC772A102 3BHE032285R0102 с точностью скорости ±0,01% и векторным управлением гарантирует стабильность процессов.
- Управление разными типами моторов: Если нужно контролировать как асинхронные, так и синхронные электромоторы (например, в энергетических установках) — модуль становится универсальным решением, сокращая количество контроллеров.
- Энергосберегающие решения: Для насосов, вентиляторов или конвейеров с переменной нагрузкой — энергосбережение на 15–30% делает ABB XVC772A102 3BHE032285R0102 экономически выгодным выбором в долгосрочной перспективе.
Меры предосторожности
- Корректная настройка параметров: Перед запуском настройте номинальную мощность, напряжение и тип мотора в ABB XVC772A102 3BHE032285R0102 через программное обеспечение ABB Drive composer. Неправильные параметры приведут к нестабильной работе или повреждению мотора.
- Регулярная проверка системы охлаждения: Очищайте фильтры вентиляции раз в месяц (особенно в пыльных условиях) и проверяйте работоспособность вентиляторов. Перегрев модуля (>85 °C) вызовет срабатывание защиты и остановку привода.
- Тестирование защитных функций: Раз в квартал имитируйте нештатные режимы (например, перегрузку, низкое напряжение) для проверки работы защиты. Убедитесь, что ABB XVC772A102 3BHE032285R0102 отключает питание мотора в критических ситуациях.
- Защита от электромагнитных помех: Используйте экранированные кабели для подключения мотора к модулю и располагайте силовые кабели на расстоянии ≥50 см от сигнальных (коммуникационные, датчики). Помехи могут искажать сигналы управления и привести к нестабильной скорости.
