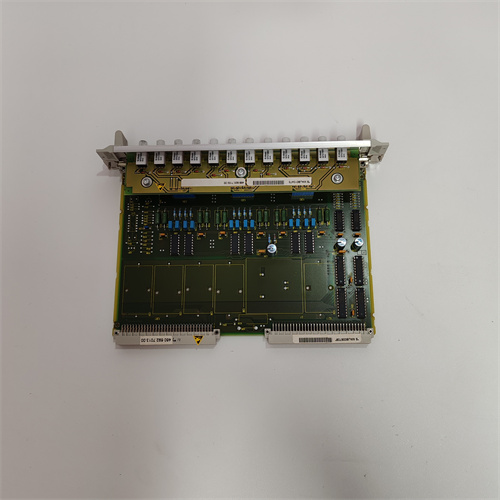

ABB YYT107A

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики входов управления:
  • Количество входов: 7 (независимые, для управления каждым реле);
  • Тип сигнала управления: DC 24 В ±10% (диапазон 21.6–26.4 В DC);
  • Ток потребления на вход: ≤10 мА (при DC 24 В);
  • Время срабатывания реле: ≤20 мс (от подачи сигнала до замыкания контакта);
  • Время отключения реле: ≤15 мс (от отключения сигнала до размыкания контакта).
• Характеристики выходных контактов:
  • Количество контактов: 7 (каждое реле — 1 нормально разомкнутый контакт (NO));
  • Максимальная нагрузка на контакт:
    – AC: 250 В / 10 А (резистивная нагрузка), 250 В / 5 А (индуктивная нагрузка);
    – DC: 30 В / 5 А (резистивная нагрузка), 30 В / 2 А (индуктивная нагрузка);
  • Напряжение изоляции между входом и выходом: 2500 В АС (на 1 мин);
  • Срок службы контактов: ≥100 000 операций (при номинальной нагрузке).
• Защитные функции и эксплуатационные характеристики:
  • Типы защиты: Защита контактов against перегрева (температурный фуз), дугоуничтожение (специальная конструкция контактов);
  • Изоляция: 2500 В АС между входом и выходом, 500 В АС между соседними каналами;
  • Тип монтажа: На рельс DIN (ширина 35 мм);
  • Габариты: 100 × 120 × 60 мм (ширина × высота × глубина);
  • Вес: ~450 г;
  • Класс защиты корпуса: IP20 (защита against пыли);
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: ≤95% (без конденсации, по стандарту IEC 60068-2-3);
  • Индикаторы: LED для каждого канала (зеленый — реле включено, выключен — реле отключено).

Преимущества и особенности

• Надежность и Долговечность Контактов: ABB YYT107A оснащен контактами из сплава серебра-селенция, которые обеспечивают низкое сопротивление и устойчивость against окислению. Функция дугоуничтожения предотвращает износ контактов при коммутации индуктивных нагрузок (например, электродвигателей), увеличивая срок службы реле до 100 000 операций — это в 1.5–2 раза больше, чем у бюджетных модулей реле (например, китайских аналогов с сроком службы 50 000 операций). В энергетике это означает снижение частоты замены модулей и уменьшение downtime.
• Высокая Изоляция и Защита Контроллеров: Изоляция 2500 В АС между входными сигналами управления (DC 24 В) и выходными контактами (AC 250 В) защищает контроллеры ABB PM866A или модули I/O PFSK162 against перепадов напряжения в силовых цепях. Например, при включении электродвигателя насоса возникает импульс напряжения до 1000 В, но изоляция ABB YYT107A блокирует его передачу к контроллеру, предотвращая повреждение электроники.
• Универсальность по Нагрузке: Каждый канал ABB YYT107A поддерживает как переменное (AC 250 В / 10 А), так и постоянное (DC 30 В / 5 А) напряжение, что позволяет управлять разными типами нагрузок — например, в пищевой промышленности один модуль может одновременно управлять нагревателем (AC 230 В / 8 А) и приводом конвейера (DC 24 В / 4 А). Это сокращает количество оборудования в шкафу и упрощает монтаж.
• Легкая Интеграция и Диагностика: Стандартный монтаж на рельс DIN и компактные габариты (100 × 120 × 60 мм) делают ABB YYT107A удобным для установки в плотно заполненных шкафах. Индикаторы LED для каждого канала позволяют операторам быстро диагностировать неисправности — например, если реле не включается, но светодиод горит, проблема находится в силовой цепи (обрыв кабеля, короткое замыкание), а не в сигнале управления.
• Совместимость с Оборудованием ABB: ABB YYT107A полностью совместим с модулями I/O ABB PFSK162, контроллерами PM866A и операторскими терминалами T-1521Z. Сигналы управления от модуля PFSK162 (DC 24 В) напрямую подключаются к входам реле, не требуя дополнительных резисторов или адаптеров. Это упрощает проектирование системы автоматизации и уменьшает вероятность ошибок при подключении.

Примеры применения в отраслях

• Энергетика (насосная станция): Управление насосными группами — 4 канала ABB YYT107A подключены к контакторам электродвигателей насосов (AC 380 В / 5 А), 2 канала — к сигнальным лампам статуса (AC 220 В / 0.1 А), 1 канал — к клапану сброса давления (DC 24 В / 2 А). Сигналы управления поступают от контроллера ABB PM866A через модуль I/O PFSK162. При перепаде давления в трубопроводе контроллер отправляет сигнал на включение клапана через ABB YYT107A, а индикатор LED подтверждает операцию.
• Пищевая промышленность (линия пастеризации молока): Управление нагревателями и конвейерами — 3 канала ABB YYT107A управляют нагревательными элементами (AC 230 В / 8 А) для поддержания температуры пастеризации (72 °C), 2 канала — приводами конвейера (DC 24 В / 3 А), 1 канал — к вентилятору охлаждения (AC 230 В / 2 А), 1 канал — к шаровому клапану подачи молока (DC 24 В / 1 А). Модуль реле обеспечивает безопасное разделение сигналов от контроллера и силовых цепей нагревателей, предотвращая повреждение электроники при коротком замыкании.
• Машиностроение (линия обработки деталей): Управление приводами и инструментами — 2 канала ABB YYT107A подключены к электродвигателям ЧПУ станка (AC 380 В / 4 А), 2 канала — к приводам позиционирования деталей (DC 24 В / 4 А), 2 канала — к клапанам пневматики (DC 24 В / 0.5 А), 1 канал — к сигнальной лампе аварии (AC 220 В / 0.1 А). При возникновении аварии (например, перегрузка станка) контроллер отправляет сигнал на отключение двигателей через ABB YYT107A, а индикаторы LED показывают состояние каждого канала.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем с высокими требованиями к надежности (энергетика, нефтегаз) — выбирайте ABB YYT107A с изоляцией 2500 В АС и сроком службы контактов ≥100 000 операций, так как это гарантирует защиту контроллеров against перепадов и долговечность работы.
  2. При управлении смешанной нагрузкой (AC + DC) — ABB YYT107A с поддержкой AC 250 В / 10 А и DC 30 В / 5 А подойдет лучше, чем модули, специализирующиеся только на одном типе напряжения (например, Schneider BMXRSM8080 с ограниченной DC-нагрузкой).
  3. Для предприятий с оборудованием ABB (PM866A, PFSK162) — ABB YYT107A обеспечивает прямое подключение, что сокращает время монтажа и риск ошибок, в отличие от аналогов, требующих адаптеров.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB YYT107A].
• Предостережения:
  1. Не превышайте номинальную нагрузку контактов: Перегрузка (например, подключение электродвигателя 3 кВт к каналу с максимальной нагрузкой 2 кВт) приведет к перегреву и износу контактов, снизив срок службы ABB YYT107A. Рассчитайте мощность нагрузки перед подключением (P = U × I).
  2. Для индуктивных нагрузок (электродвигатели, соленоиды) используйте защиту against обратного ЭДС: При отключении индуктивной нагрузки возникает обратное ЭДС до 1000 В, которая может повредить контакты. Подключите диод или_varistor_ параллельно нагрузке для их демпфирования.
  3. Убедитесь в правильной полярности входов управления: Подключение входов ABB YYT107A к обратной полярности (например, +24 В к выводу “GND” и GND к выводу “+”) может привести к повреждению внутренней электроники реле.
  4. Регулярно проверяйте состояние контактов: После 50 000 операций измерьте сопротивление контактов (должно быть ≤0.1 Ом). При увеличении сопротивления выше 1 Ом замените модуль — изношенные контакты вызывают перегрев и могут привести к пожару в силовых цепях.
