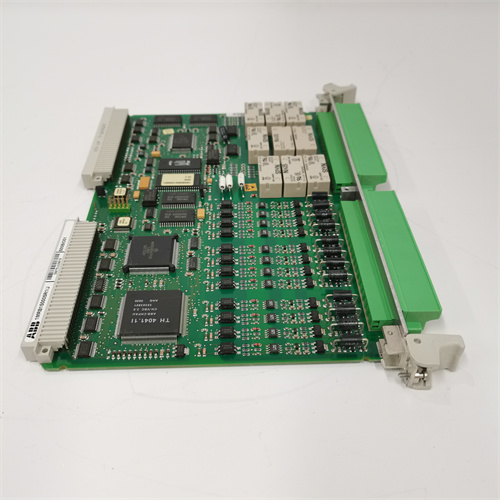

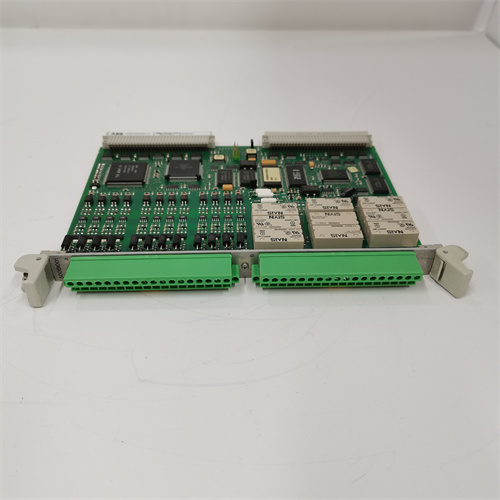

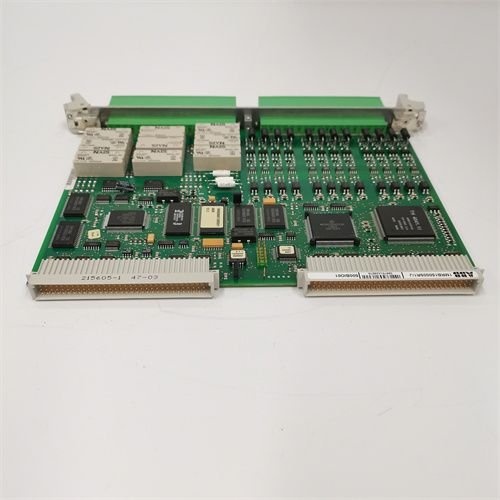

ABB 1MRK000508-BD 500BIO01 — модуль цифровых входов/выходов для отказоустойчивых PLC-систем

Описание продукта

Технические параметры

• Бренд: ABB
• Модель: ABB 1MRK000508-BD 500BIO01
• Тип модуля: Модуль цифровых входов/выходов (DI/DO) для PLC
• Номинальное напряжение питания: 24V DC (диапазон 18–32V DC)
• Максимальное потребление тока: 0.6A
• Количество каналов:
  • Цифровые входы (DI): 16 каналов (напряжение 24V DC, тип “сухой контакт” или NPN/PNP)
  • Цифровые выходы (DO): 16 каналов (релейные контакты, нормально разомкнутые/замкнутые — настраиваемые)
• Параметры цифровых входов:
  • Входной ток: 3–10mA
  • Время реакции: ≤1 мс
  • Уровень защиты: Оптическая изоляция (2.5kV AC) между каналами и питанием
• Параметры цифровых выходов:
  • Максимальный ток на канал: 5A
  • Тип контактов: Механические, платиновые сплавы, количество переключений — до 1 млн
  • Уровень защиты: Оптическая изоляция (2.5kV AC)
• Интерфейс с PLC: Системный шасси ABB Relion, поддерживает коммуникационные модули ABB (например, 1MRK000173-CCR00)
• Совместимые PLC: ABB AC800M/AC500/Relion, Siemens S7-1500/S7-400, Allen-Bradley ControlLogix, Schneider Electric Modicon M580
• Функции самодиагностики: Контроль исправности каналов, проверка питания, диагностика контактов
• Работающая температура: -40°C до +85°C
• Влажность: 5% – 95% (без конденсации)
• Степень защиты: IP54 (при монтаже на DIN-рейку)
• Размеры: 80 × 160 × 75 мм (Д×Ш×Г)
• Вес: 0.8 кг
• Гарантийный срок: 5 лет
• Комплектация: Модуль, крепеж для DIN-рейку, кабель подключения к шасси, инструкция по эксплуатации

Преимущества и особенности

1. Расширенное количество каналов: 16 цифровых входов + 16 цифровых выходов позволяют ABB 1MRK000508-BD 500BIO01 обслуживать большое количество сенсоров и исполнительных механизмов, снижая потребность в дополнительных модулях.
2. Высокая устойчивость к помехам: Оптическая изоляция каналов (2.5kV AC) и защита от EMP гарантируют стабильную передачу сигналов в условиях сильных электромагнитных полей (близко к мощным электродвигателям, трансформаторам).
3. Гибкость конфигурации: Настраиваемые типы цифровых выходов (NO/NC) и поддержка NPN/PNP для входов делают модуль совместимым с различными типами сенсоров и исполнительных устройств.
4. Надежность в экстремальных условиях: Работа в диапазоне температур от -40°C до +85°C и степень защиты IP54 позволяют использовать ABB 1MRK000508-BD 500BIO01 в агрессивных средах (нефтегазовые промыслы, атомные электростанции, холодные регионы).
5. Функции самодиагностики: Встроенная система диагностики быстро выявляет неисправности каналов или проблемы с подключением, снижая время простоя и затраты на обслуживание.
6. Легкая интеграция: Совместимость с шасси ABB Relion и ведущими PLC упрощает монтаж и настройку, а ПО ABB Relion Control Center обеспечивает интуитивно понятную конфигурацию каналов.
7. Длительный срок службы: Использование платиновых сплавов для контактов и высококачественных компонентов гарантирует до 1 млн переключений и стабильную работу на протяжении всего гарантийного срока (5 лет).

Области применения и примеры использования

• Атомная энергетика: Подключение сенсоров положения клапанов, сигнальных устройств и исполнительных механизмов системы защиты реактора.
• Энергетика (термоэлектростанции, гидроэлектростанции): Управление клапанами распределения пара, датчиками уровня топлива и сигнальной аппаратурой.
• Нефтегазовая промышленность (нефтеперерабатывающие заводы, трубопроводы): Подключение датчиков давления, температуры (цифровых) и управление насосами, компрессорами.
• Крупные производственные комплексы (металлургия, химическая промышленность): Управление конвейерами, роботами-манипуляторами и системами контроля качества через цифровые сигналы.
• Инфраструктурные объекты (аэропорты, железнодорожные станции): Управление системами освещения, вентиляции и автоматического управления сигналами.

Пример применения:

Сравнение с конкурентами

Советы по выбору и предостережения

Советы по выбору:

• Определите количество требуемых каналов: Если вам нужно расширенное количество цифровых входов/выходов (16/16) с высокой нагрузочной способностью (5A на канал), ABB 1MRK000508-BD 500BIO01 является оптимальным решением.
• Проверьте условия эксплуатации: Для проектов в экстремальных температурах (-40°C до +85°C) или агрессивных средах (пыль, влага) модуль с степенью защиты IP54 предоставит лучшую надежность.
• Оцените требования к устойчивости к помехам: Если модуль будет установлен близко к мощным электроприборам, оптическая изоляция 2.5kV AC ABB 1MRK000508-BD 500BIO01 защитит от EMP и гарантирует стабильность сигналов.
• Проверьте совместимость с PLC: Модуль поддерживает ведущие бренды PLC — убедитесь, что он совместим с вашей системой управления.

Предостережения:

• Устанавливайте и настраивайте модуль только квалифицированным персоналом: Работа с цифровыми каналами и подключением промышленного оборудования требует специальных знаний — неправильная конфигурация может привести к повреждению модуля или подключенных устройств.
• Не превышайте максимальный ток на выходные каналы: Не подключайте устройства с током, превышающим 5A на канал — это может привести к перегреву контактов и выходу из строя.
• Используйте только сертифицированные кабели: Для подключения сенсоров и исполнительных механизмов используйте экранированные кабели, чтобы дополнительно защитить от электромагнитных помех.
• Регулярно проверяйте состояние контактов: Периодически осматривайте выходные контакты на наличие окисления или износа — при необходимости используйте функцию самодиагностики через ПО ABB Relion Control Center.
• Обновляйте прошивку модуля: Загружайте актуальные версии прошивки с официального сайта ABB — они содержат исправления ошибок и улучшения функциональности ABB 1MRK000508-BD 500BIO01.
