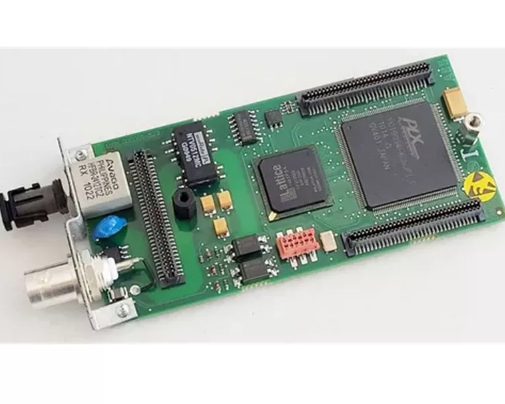

ABB 1MRK001608-CBR00 — современный коммуникационный модуль для интеграции PLC и систем защиты ABB

Описание продукта

Технические параметры

• Бренд: ABB
• Модель: ABB 1MRK001608-CBR00
• Тип модуля: Коммуникационный модуль для PLC и систем защиты ABB Relion
• Номинальное напряжение питания: 24V DC (диапазон 18–32V DC)
• Максимальное потребление тока: 0.6A
• Поддерживаемые коммуникационные протоколы:
  • Ethernet: IEC 61850 (MMS/GOOSE/SV), Modbus TCP, Ethernet/IP, Profinet IO
  • Serial: Modbus RTU (RS-485), IEC 60870-5-103
• Скорость передачи данных: До 100 Mbps (Ethernet), до 115200 bps (Serial)
• Количество интерфейсов:
  • 2 порта Fast Ethernet (RJ45)
  • 1 порт RS-485 (настраиваемый)
• Функции коммуникации: Маршрутизация данных, фильтрация сообщений, логирование событий, синхронизация времени (NTP)
• Совместимые PLC: ABB AC800M/AC500/Relion, Siemens S7-1200/S7-1500/S7-400, Allen-Bradley ControlLogix/CompactLogix, Schneider Electric Modicon M580
• Функции самодиагностики: Контроль состояния интерфейсов, качества связи, питания; отправка уведомлений об ошибках в PLC/SCADA
• Работающая температура: -40°C до +85°C
• Влажность: 5% – 95% (без конденсации)
• Степень защиты: IP54 (при монтаже на DIN-рейку)
• Размеры: 85 × 160 × 65 мм (Д×Ш×Г)
• Вес: 0.7 кг
• Гарантийный срок: 3 года
• Комплектация: Модуль, крепеж для DIN-рейку, кабели Ethernet/RS-485, ПО ABB Relion Control Center, инструкция по эксплуатации

Преимущества и особенности

1. Универсальная поддержка актуальных протоколов: Поддержка ключевых промышленных протоколов (IEC 61850, Modbus, Ethernet/IP, Profinet IO) делает ABB 1MRK001608-CBR00 совместимым с большинством современных PLC и систем SCADA, упрощая интеграцию в существующие автоматизированные системы без необходимости кастомных адаптеров.
2. Глубокая интеграция с модулями ABB Relion: Идеальная совместимость с шасси Relion позволяет быстро расширить коммуникационные возможности модулей защиты и контроля ABB, обеспечивая единое информационное пространство для PLC и систем защиты.
3. Стабильность передачи данных в агрессивных условиях: Усиленная защита от EMP (соответствие стандарту IEC 61000-4) и оптимизированное программное обеспечение гарантируют надежную передачу сигналов даже вблизи мощных электроприборов, трансформаторов и других источников помех.
4. Надежность в экстремальных условиях: Работа в диапазоне температур от -40°C до +85°C и степень защиты IP54 позволяют использовать ABB 1MRK001608-CBR00 в холодных регионах, пыльных или влажных производственных помещениях, а также в открытом воздухе (при соответствующей установке).
5. Функции самодиагностики и мониторинга: Встроенная система диагностики контролирует состояние интерфейсов, качество связи и параметры питания, отправляя сигналы об ошибках операторам через PLC или SCADA, что позволяет своевременно выявлять и устранять проблемы, минимизируя время простоя.
6. Простота конфигурации и управления: Интуитивно понятное ПО ABB Relion Control Center с графическим интерфейсом упрощает настройку протоколов, маршрутизации и логирования, даже для специалистов среднего уровня подготовки, сокращая время на внедрение.
7. Компактность и удобство монтажа: Стандартный монтаж на DIN-рейку и компактные размеры позволяют эффективно использовать пространство в распределительных щитах, особенно в условиях ограниченного места.

Области применения и примеры использования

• Энергетика (термоэлектростанции, гидроэлектростанции, ветряные парки): Обмен данными между PLC, модулями защиты трансформаторов и генераторов ABB Relion, а также системами SCADA через протокол IEC 61850.
• Нефтегазовая промышленность (нефтеперерабатывающие заводы, трубопроводы): Коммуникация между PLC Siemens S7-1500, модулями защиты ABB Relion и системами мониторинга безопасности через Modbus TCP/Ethernet/IP.
• Крупные производственные комплексы (металлургия, химическая промышленность): Интеграция PLC ABB AC800M с модулями защиты оборудования и системами контроля качества через различные промышленные протоколы.
• Инфраструктурные объекты (аэропорты, железнодорожные станции): Обмен данными между PLC, системами автоматического управления и модулями защиты электроэнергетики.
• Подстанции распределения электроэнергетики: Коммуникация между PLC, модулями защиты распределительных линий и дистанционными-control системами.

Пример применения:

Сравнение с конкурентами

Советы по выбору и предостережения

Советы по выбору:

• Определите требуемые протоколы: Если ваш проект требует поддержки специализированных протоколов (IEC 61850, IEC 60870-5-103) для связи с модулями защиты ABB Relion, ABB 1MRK001608-CBR00 является оптимальным решением.
• Проверьте совместимость с PLC и оборудованием: Модуль идеально интегрируется с шасси ABB Relion и ведущими PLC — убедитесь, что он совместим с вашей существующей системой.
• Оцените условия эксплуатации: Для проектов в экстремальных температурах (-40°C до +85°C) или влажных/пыльных средах, степень защиты IP54 ABB 1MRK001608-CBR00 обеспечит лучшую надежность по сравнению с конкурентами.
• Учтите потребность в Serial интерфейсе: Если требуется связь с устройствами через RS-485 (например, старые модули или сенсоры), наличие настраиваемого Serial порта будет критично для интеграции.

Предостережения:

• Устанавливайте и настраивайте модуль только квалифицированным персоналом: Настройка промышленных протоколов и интеграция с PLC требуют специальных знаний — неправильная конфигурация может привести к сбоям в коммуникации или потере данных.
• Используйте сертифицированные кабели: Для Ethernet и RS-485 используйте кабели, соответствующие стандартам IEEE 802.3 (для Ethernet) и RS-485 (для Serial), чтобы обеспечить стабильную передачу данных и защиту от помех. Рекомендуется использовать экранированные кабели в промышленных средах.
• Регулярно обновляйте прошивку: Загружайте актуальные версии прошивки с официального сайта ABB — они содержат исправления ошибок, улучшения функциональности и поддержку новых протоколов для ABB 1MRK001608-CBR00.
• Проводите периодическую диагностику: Периодически проверяйте состояние интерфейсов, качество связи и параметры питания через ПО ABB Relion Control Center, чтобы выявить потенциальные проблемы (например, снижение качества сигнала, повреждение кабеля) на ранних стадиях.
• Избегайте превышения параметров питания: Не используйте модуль с напряжением за пределами диапазона 18–32V DC — это может привести к выходу из строя электроники и потере коммуникации.
