Описание

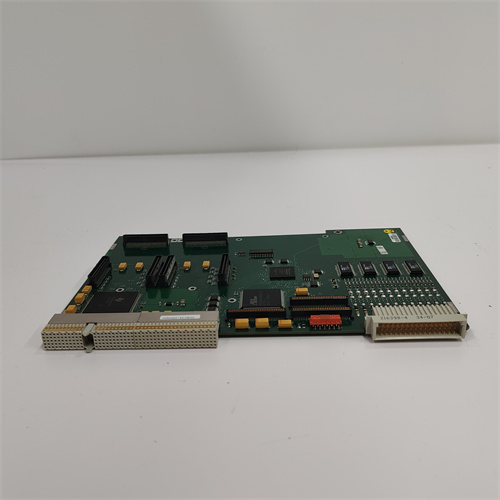

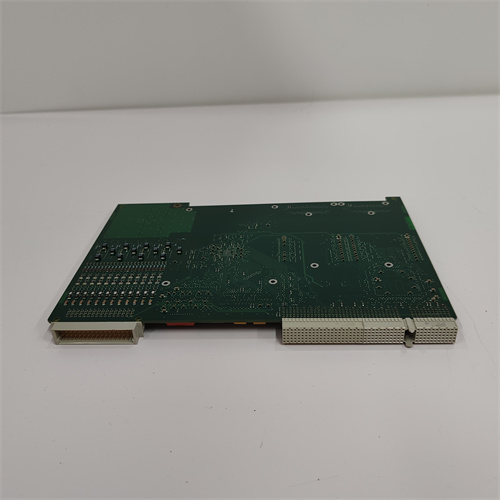

Описание продукта ABB 1MRK002238-CA
ABB 1MRK002238-CA — промышленный модуль коммуникации компании ABB, разработанный для расширения возможностей сетевого взаимодействия защитных реле серии Relion. Эта модель ABB 1MRK002238-CA специализируется на обеспечении надежного обмена данными через современные промышленные протоколы, сочетая в себе мультипротокольность и простоту интеграции. ABB 1MRK002238-CA идеально подходит для электросетевых подстанций, тепловых электростанций и крупных промышленных объектов, где требуется интеграция защитных систем в общие сети управления (SCADA, MES). ABB 1MRK002238-CA обеспечивает высокую скорость передачи данных и защиту от внешних помех, что делает его ключевым элементом для построения цифровых субстанций. [Insert product link here, enwrapping it in brand and model: ABB 1MRK002238-CA]
Параметры продукта ABB 1MRK002238-CA
- Тип модуля: Коммуникационный адаптер для защитных реле ABB Relion 615/650/670 с поддержкой мультипротокольности.
- Параметры коммуникации:
- Поддерживаемые протоколы: IEC 61850 (MMS, GOOSE), Modbus TCP/IP, Profibus DP (опционально).
- Сетевые интерфейсы: 2 Ethernet-порта (100 Mbps, с возможностью redundantности), 1 порт для Profibus DP (опционально).
- Скорость передачи: 100 Mbps (Ethernet), 12 Mbps (Profibus DP).
- Задержка передачи GOOSE-сообщений: ≤5 мс.
- Электрические параметры:
- Питание: 24 VDC (от основного реле или redundantного источника), ток потребления ≤150 мА.
- Изоляция: 2500 VAC между сетевыми интерфейсами, реле и корпусом.
- Защитные функции:
- Защита от электромагнитных помех (EMC Class A+), шифрование данных (TLS 1.2 для Ethernet), защита от перегрева.
- Рабочая среда:
- Температура: -30°C – +70°C, влажность: 5% – 95% (с конденсацией).
- Защита корпуса: IP20 (для монтажа на рейку DIN), материал корпуса: огнезащитный пластик (UL94 V-0).
Преимущества и особенности ABB 1MRK002238-CA
- Совместимость с IEC 61850: Полная поддержка протокола, универсального в энергетике, что позволяет интегрировать реле в современные цифровые подстанции без дополнительных адаптеров.
- Redundantность сетевых интерфейсов: Два Ethernet-порта с автоматическим переключением (время ≤100 мс) гарантируют непрерывность связи при отказе одного канала — критично для систем с нулевым временем простоя.
- Быстрая конфигурация: Интеграция с ПО ABB Relion Engineering Tool, автоматическое обнаружение реле и быстрая настройка протоколов, сокращающие время развертывания до нескольких часов.
- Защита данных: Шифрование трафика по TLS 1.2 и контроль доступа на основе IP-адресов предотвращают несанкционированный доступ к критическим данным.
Применение ABB 1MRK002238-CA в отраслях
- Электросетевые подстанции 110–750 кВ:
- Связь между защитными реле высоковольтных переключателей и системой SCADA: ABB 1MRK002238-CA использует IEC 61850 для передачи аварийных сигналов GOOSE с задержкой ≤5 мс, обеспечивая координацию защитных действий.
- Тепловые электростанции:
- Интеграция защитных реле турбин и генераторов в общую систему управления: Modbus TCP/IP позволяет передавать данные о состоянии оборудования в центр мониторинга, обеспечивая оперативное принятие решений.
- Крупные металлургические предприятия:
- Обмен данными между реле защиты электродвигателей и системой автоматизации производства: Profibus DP обеспечивает стабильную связь в условиях интенсивных электромагнитных помех.
Сравнение с конкурентами
По сравнению с коммуникационными модулями для защитных реле других брендов, ABB 1MRK002238-CA обладает:
- Ширешим набором протоколов: Поддержка IEC 61850 + Modbus TCP/IP + Profibus DP против 2 протоколов у конкурентов (например, Siemens SIPROTEC Communication Module), что упрощает интеграцию с разнородными системами.
- Быстрее передачей GOOSE-сообщений: Задержка ≤5 мс против 10–20 мс у аналогов, что критично для операций защиты в энергетике.
- Лучшей устойчивостью к экстремальным условиям: Работа в диапазоне температур -30°C – +70°C против -20°C – +60°C у большинства конкурентов, включая работу в северных регионах.
Советы по выбору и предостережения
- Выбор: ABB 1MRK002238-CA подходит для защитных реле ABB Relion, требующих интеграции в сети с поддержкой IEC 61850 или Modbus TCP/IP. Убедитесь, что версия прошивки реле поддерживает работу с этим модулем.
- Предостережения:
- При монтаже в электросетевых подстанциях используйте только экранированные Ethernet-кабели (CAT 6A) с двойным заземлением, чтобы минимизировать влияние электромагнитных помех от высоковольтных линий.
- Для модели ABB 1MRK002238-CA важно регулярно обновлять прошивку через официальные каналы ABB: это гарантирует исправление уязвимостей безопасности и поддержку новых версий протоколов IEC 61850.
- При настройке redundantности Ethernet убедитесь, что сети подключены к разным коммутаторам и источникам питания, чтобы исключить одинаковые точки отказа.
- Конфигурацию IEC 61850 выполняйте с соблюдением стандартов проектирования (например, IEC 61850-6), чтобы избежать конфликтов в адресации логических устройств.
ABB 1MRK002238-CA
