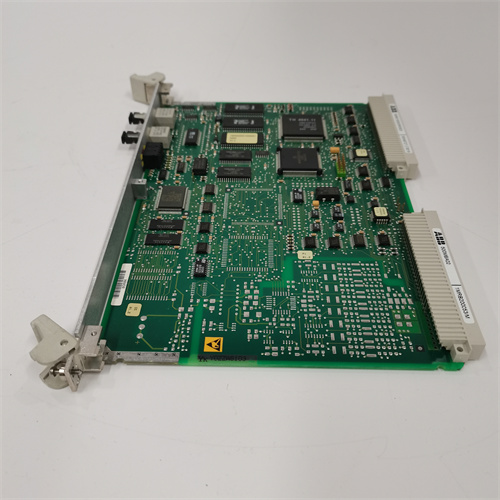

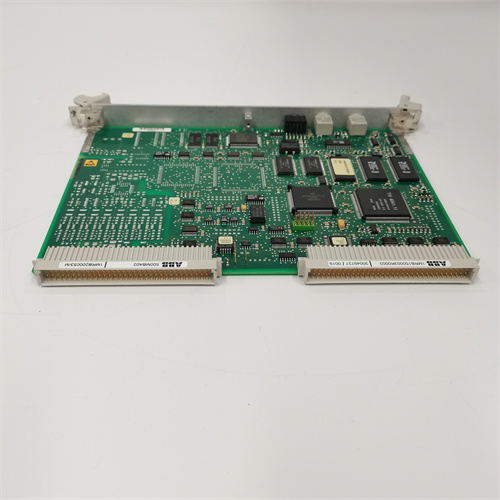

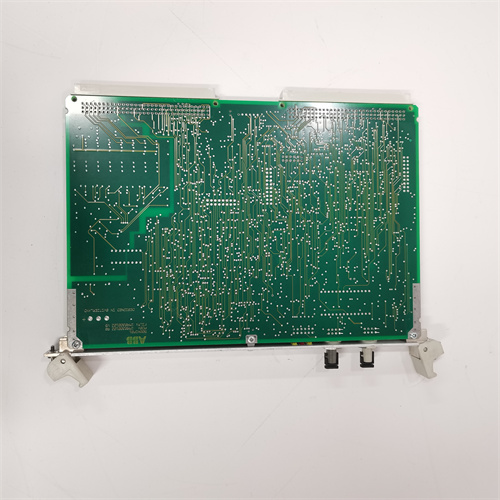

ABB 1MRK002238-DAR00 — модуль цифровых входов/выходов для отказоустойчивых PLC-систем

Описание продукта

Технические параметры

• Бренд: ABB
• Модель: ABB 1MRK002238-DAR00
• Тип модуля: Модуль цифровых входов/выходов (DI/DO) для PLC
• Номинальное напряжение питания: 24V DC (диапазон 18–32V DC)
• Максимальное потребление тока: 0.8A
• Количество каналов:
  • Цифровые входы (DI): 16 каналов (настраиваемые)
  • Цифровые выходы (DO): 8 каналов (настраиваемые)
• Параметры цифровых входов (DI):
  • Тип сигнала: Низковольтный DC (24V DC), сухой контакт
  • Уровень логического “1”: 11–32V DC
  • Уровень логического “0”: 0–5V DC
  • Время ответа: ≤1 мс (наивысшая скорость)
  • Уровень защиты: Оптическая изоляция (2kV AC) между каналами и питанием
• Параметры цифровых выходов (DO):
  • Тип выхода: Транзисторный (MOSFET), открывающий контакт
  • Максимальный выходной ток на канал: 2A
  • Номинальное напряжение выхода: 24V DC
  • Защита выходов: От коротких замыканий, перегрузки и обратного тока
  • Уровень защиты: Оптическая изоляция (2kV AC)
• Интерфейс с PLC: Системный шасси ABB Relion, поддерживает коммуникационные модули ABB
• Совместимые PLC: ABB AC800M/AC500/Relion, Siemens S7-1500/S7-400, Allen-Bradley ControlLogix, Schneider Electric Modicon M580
• Функции: Самодиагностика каналов, фильтрация шумов, настраиваемое время задержки сигнала
• Работающая температура: -40°C до +85°C
• Влажность: 5% – 95% (без конденсации)
• Степень защиты: IP54 (при монтаже на DIN-рейку)
• Размеры: 90 × 160 × 75 мм (Д×Ш×Г)
• Вес: 0.7 кг
• Гарантийный срок: 5 лет
• Комплектация: Модуль, крепеж для DIN-рейку, кабель подключения к шасси, инструкция по эксплуатации, сертификат соответствия

Преимущества и особенности

1. Широкий набор каналов: 16 цифровых входов и 8 цифровых выходов обеспечивают достаточную емкость для подключения большого количества датчиков и исполнительных механизмов, сокращая необходимость в дополнительных модулях.
2. Быстрая реакция на сигналы: Время ответа ≤1 мс для цифровых входов позволяет использовать ABB 1MRK002238-DAR00 в системах с высокими требованиями к скорости реакции (например, безопасные системы, быстродействующие механизмы).
3. Устойчивость к электромагнитным помехам: Оптическая изоляция каналов (2kV AC) и фильтрация шумов гарантируют стабильную работу модуля даже в условиях сильных EMP (близко к мощным электроприборам, трансформаторам, линиям электропередач).
4. Надежность в экстремальных условиях: Работа в диапазоне температур от -40°C до +85°C и степень защиты IP54 позволяют использовать ABB 1MRK002238-DAR00 в агрессивных средах (нефтегазовые промыслы, холодные регионы, пыльные или влажные производственные помещения).
5. Защита выходных каналов: Встроенная защита от коротких замыканий, перегрузки и обратного тока предотвращает повреждение модуля и подключенного оборудования, увеличивая срок службы системы.
6. Легкая интеграция с PLC и шасси ABB Relion: Идеальная совместимость с ведущими PLC и оборудованием ABB упрощает монтаж и настройку, сокращая время внедрения и эксплуатационные затраты.
7. Функция самодиагностики: Встроенная система диагностики контролирует исправность каналов, состояние питания и наличие коротких замыканий, отправляя уведомления об ошибках в PLC или SCADA, что позволяет своевременно выявлять и устранять проблемы.

Области применения и примеры использования

• Нефтегазовая промышленность (нефтеперерабатывающие заводы, трубопроводы): Управление клапанами, насосами, конвейерами; прием сигналов от датчиков уровня, давления и положения исполнительных механизмов.
• Энергетика (термоэлектростанции, гидроэлектростанции, подстанции): Управление контакторами трансформаторов, выключателями, приводами вентиляторов; прием сигналов от защитных реле и датчиков состояния оборудования.
• Крупные производственные комплексы (металлургия, автомобильная промышленность): Управление производственными линиями, конвейерами, роботами; прием сигналов от концевиков, датчиков положения и качества продукции.
• Инфраструктурные объекты (аэропорты, железнодорожные станции): Управление системами освещения, вентиляции, безопасности; прием сигналов от датчиков движения, пожарных сигнализаций.
• Водопровод и канализация: Управление насосами, клапанами очистных сооружений; прием сигналов от датчиков уровня воды и давления в трубопроводах.

Пример применения:

Сравнение с конкурентами

Советы по выбору и предостережения

Советы по выбору:

• Определите количество и тип требуемых каналов: Если вам нужно сочетание 16 цифровых входов и 8 выходов с высоким максимальным током (2A) на выходы, ABB 1MRK002238-DAR00 является оптимальным решением.
• Проверьте требования к скорости реакции: Для систем с высокими требованиями к быстродействию (например, производственные линии, безопасные системы) время ответа ≤1 мс обеспечит синхронность работы оборудования.
• Оцените условия эксплуатации: Для проектов в экстремальных температурах (-40°C до +85°C) или агрессивных средах (пыль, влага) модуль с степенью защиты IP54 предоставит лучшую надежность.
• Проверьте совместимость с PLC: Модуль идеально интегрируется с PLC ABB и ведущими брендами — убедитесь, что он соответствует требованиям вашей системы.

Предостережения:

• Устанавливайте и настраивайте модуль только квалифицированным персоналом: Работа с цифровыми сигналами и подключением промышленного оборудования требует специальных знаний — неправильная конфигурация может привести к повреждению модуля или исполнительных механизмов.
• Не превышайте максимальный ток на выходных каналах: Каждой выходной канал предназначен для тока до 2A — при подключении устройств с большим током используйте промежуточные реле или контакторы, чтобы избежать перегрева и выхода модуля из строя.
• Используйте сертифицированные кабели: Для подключения датчиков и исполнительных механизмов используйте экранированные кабели, чтобы защитить сигналы от электромагнитных помех и обеспечить стабильность работы.
• Проводите периодическую диагностику: Используйте функцию самодиагностики через ПО ABB Relion Control Center для проверки исправности каналов и наличия коротких замыканий, выявляя потенциальные проблемы на ранних стадиях.
• Избегайте попадания влаги и пыли: 尽管 модуль имеет степень защиты IP54, рекомендуется монтировать его в защищенных распределительных щитах в условиях высокой влажности или пыльности, чтобы продлить срок службы.
