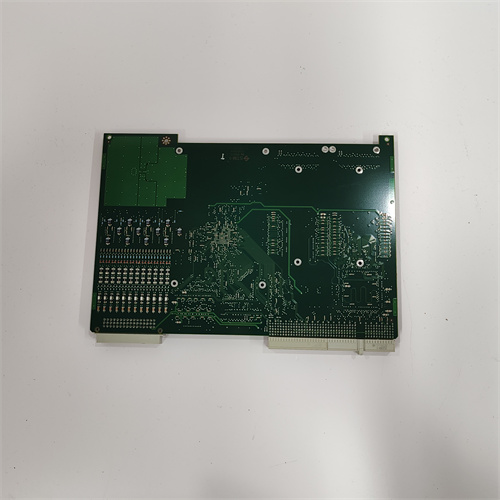

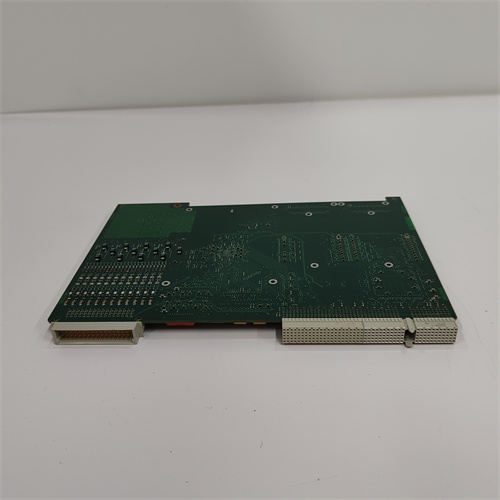

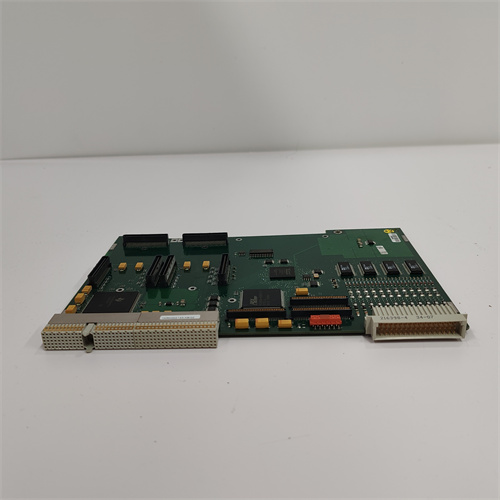

Описание продукта ABB 1MRK002239-BA
ABB 1MRK002239-BA — промышленный модуль расширения дискретных сигналов компании ABB, разработанный для защитных реле серии Relion. Эта модель ABB 1MRK002239-BA предназначен для увеличения количества дискретных входов-выходов, что позволяет интегрировать дополнительные сенсоры, кнопки и исполнительные устройства в системы защиты и мониторинга. ABB 1MRK002239-BA сочетает в себе высокую надежность, защиту от внешних помех и полную совместимость с основными реле, что делает её идеальной для электросетевых подстанций, нефтегазовых объектов и промышленных цехов. ABB 1MRK002239-BA обеспечивает быструю передачу дискретных сигналов без задержек, поддерживая синхронизацию с основным контроллером реле. [Insert product link here, enwrapping it in brand and model: ABB 1MRK002239-BA]
Параметры продукта ABB 1MRK002239-BA
- Тип модуля: Модуль расширения дискретных входов-выходов для защитных реле ABB Relion 615/650.
- Параметры дискретных входов:
- Количество каналов: 24 независимых, с регулируемой фильтрацией импульсов.
- Тип сигнала: 24 VDC (активные или пассивные).
- Время фильтрации: 0.1–100 мс (настраивается для каждого канала).
- Максимальный ток на вход: 5 мА.
- Параметры дискретных выходов:
- Количество каналов: 16, тип контактов: реле (нормально разомкнутые, NO).
- Максимальный ток через контакт: 5 А (250 VAC/30 VDC), суммарный ток на все выходы ≤20 А.
- Тип нагрузки: резистивная, индуктивная (cosφ ≥0.4).
- Электрические параметры:
- Питание: 24 VDC (от реле или redundantного источника), ток потребления ≤200 мА.
- Изоляция: 2500 VAC между каналами, реле и корпусом.
- Защитные функции:
- Защита от электромагнитных помех (EMC Class A+), защита от коротких замыканий (выходы), защита от обратной полярности (входы).
- Рабочая среда:
- Температура: -30°C – +70°C, влажность: 5% – 95% (с конденсацией).
- Защита корпуса: IP20 (для монтажа на рейку DIN), материал: огнезащитный пластик (UL94 V-0).
Преимущества и особенности ABB 1MRK002239-BA
- Высокая плотность каналов: 24 входа и 16 выходов в компактном корпусе (ширина 70 мм) экономят пространство в шкафах, что важно для подстанций с ограниченным объемом.
- Гибкая фильтрация: Возможность настройки времени фильтрации для каждого входа позволяет адаптировать модуль под типы сигналов — от быстрых импульсов датчиков до медленных сигналов кнопок аварийного останова.
- Автоматическое распознавание: Модуль автоматически определяется защитным реле Relion при подключении, что сокращает время настройки до нескольких минут без необходимости дополнительных драйверов.
- Устойчивость в агрессивных условиях: Работа в диапазоне температур от -30°C до +70°C и защита от конденсации делают его подходящим для северных регионов и влажных помещений (например, котельные).
Применение ABB 1MRK002239-BA в отраслях
- Электросетевые подстанции 10–110 кВ:
- Мониторинг состояния разъединителей и сигнализаций аварий: ABB 1MRK002239-BA принимает сигналы от 24 датчиков положения контактов, а выходы управляют индикаторами состояния и звуковыми сигнализаторами.
- Нефтегазовые платформы:
- Контроль систем аварийного останова: Дискретные входы принимают сигналы от датчиков утечек и давления, а выходы активируют электромагнитные клапаны для остановки технологических процессов.
- Промышленные цехи:
- Управление вспомогательными устройствами на прокатных станов: Входы обрабатывают сигналы от лимитных выключателей, а выходы управляют приводами защитных щитов, предотвращая аварии при перегрузке.
Сравнение с конкурентами
По сравнению с модулями дискретных сигналов других брендов, ABB 1MRK002239-BA обладает:
- Большим количеством каналов: 40 каналов (24+16) против 24–32 у конкурентов (например, Siemens 7SJ68), что сокращает количество модулей в шкафу и снижает стоимость системы.
- Лучшей фильтрацией: Регулируемое время фильтрации до 100 мс против фиксированных 1–10 мс у аналогов, что адаптирует модуль под шумные промышленные среды.
- Ширешим диапазоном рабочих температур: -30°C – +70°C против -20°C – +60°C у большинства конкурентов, включая работу в экстремальных климатах.
Советы по выбору и предостережения
- Выбор: ABB 1MRK002239-BA подходит для систем, требующих расширения до 24 дискретных входов и 16 выходов, особенно в условиях агрессивных климатов. Убедитесь, что реле Relion имеет firmware версии ≥4.0 для полной совместимости.
- Предостережения:
- При монтаже на рейку DIN обеспечьте расстояние между модулями не менее 15 мм для эффективного теплоотвода, особенно при работе с максимальной нагрузкой на выходы.
- Для модели ABB 1MRK002239-BA важно не превышать суммарный ток на выходах 20 А: распределяйте нагрузку均匀но между каналами, чтобы избежать перегрева.
- Используйте экранированные кабели для подключения сигналов в условиях сильных электромагнитных помех (например, поблизости от трансформаторов), чтобы предотвратить ложные срабатывания.
- Регулярно проверяйте состояние контактов реле выходов: очищайте их от пыли и окисления раз в 6 месяцев, особенно в условиях повышенной влажности.
