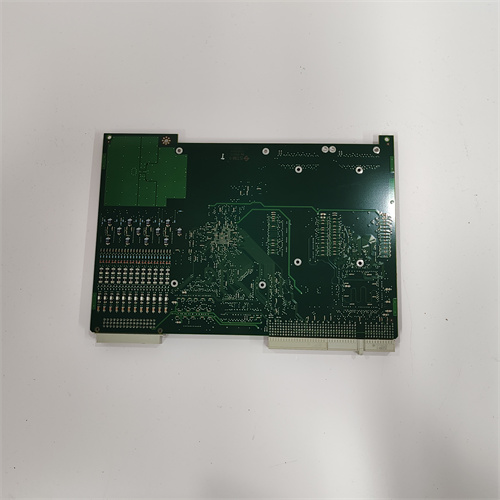

Описание продукта ABB 1MRK002247-AGR04
ABB 1MRK002247-AGR04 — высокоточный аналоговый модуль компании ABB, разработанный для расширенного мониторинга параметров в защитных системах серии Relion. Эта модель ABB 1MRK002247-AGR04 сочетает в себе уникальную точность измерений, широкий спектр поддерживаемых сигналов и надежность, что делает её незаменимым в критических объектах. ABB 1MRK002247-AGR04 прекрасно интегрируется с защитными реле ABB Relion 650/670, обеспечивая преобразование аналоговых сигналов (ток, напряжение, температура) в цифровые с минимальной погрешностью. ABB 1MRK002247-AGR04 широко используется в атомных электростанциях, высоковольтных подстанциях и крупных промышленных комплексах, где требуется абсолютная точность данных. [Insert product link here, enwrapping it in brand and model: ABB 1MRK002247-AGR04]
Параметры продукта ABB 1MRK002247-AGR04
- Тип модуля: Аналоговый модуль с 12 каналами входов для защитных реле ABB Relion.
- Параметры аналоговых входов:
- Количество каналов: 12 независимых, с индивидуальной калибровкой.
- Поддерживаемые сигналы: 4–20 мА, 0–20 мА, 0–10 В, ±10 В, Pt100/Pt1000 (температура), термопары K/J/T.
- Точность: 0.02% полного диапазона (для 4–20 мА), 0.05% для термодатчиков.
- Разрешение: 24 бит (16,7 млн уровней), частота выборки: 1 кГц на канал.
- Фильтрация: Настраиваемый низкочастотный фильтр (1–100 Гц).
- Электрические параметры:
- Питание: 24 VDC (redundантное), ток потребления ≤300 мА.
- Изоляция: 3000 VAC между каналами, реле и корпусом.
- Защитные функции:
- Защита от электромагнитных помех (EMC Class A+), перегрева (отключение при +85°C).
- Защита от коротких замыканий (лимит тока до 30 мА), перенапряжения.
- Рабочая среда:
- Температура: -40°C – +75°C, влажность: 5% – 95% (с конденсацией).
Преимущества и особенности ABB 1MRK002247-AGR04
- Надойдочная точность: 0.02% полного диапазона для токовых сигналов гарантирует измерения с минимальной погрешностью — критично для систем с нулевым допуском к ошибкам (например, атомные электростанции).
- Гибкость сигналов: Поддержка разных типов сенсоров (токовые, напряжённые, термические) исключает необходимость дополнительных адаптеров.
- Синхронная выборка: Возможность одновременного считывания данных со всех 12 каналов с частотой 1 кГц, что важно для анализа зависимостей параметров (например, тока и напряжения в трёхфазных сетях).
- Долговечность: Герметичные компоненты и огнезащитный корпус обеспечивают срок службы ≥15 лет в агрессивных условиях.
Применение ABB 1MRK002247-AGR04 в отраслях
- Атомные электростанции:
- Контроль температуры реакторных обмоток и давления в охлаждающих системах: ABB 1MRK002247-AGR04 обрабатывает сигналы Pt100 с точностью 0.05%, предотвращая перегрев.
- Электросетевые подстанции 750 кВ:
- Измерение токов/напряжений через трансформаторы: Высокая частота выборки позволяет анализировать гармоники в сетях и защищать оборудование от повреждений.
- Химические предприятия:
- Мониторинг параметров в реакторах: Поддержка термопар K и сигналов 4–20 мА от датчиков давления гарантирует безопасность технологических процессов.
Сравнение с конкурентами
По сравнению с аналоговыми модулями других брендов, ABB 1MRK002247-AGR04 обладает:
- Лучшей точностью: 0.02% против 0.1–0.2% у конкурентов (например, Siemens 7SJ80).
- Большим разрешением: 24 бит против 16–20 бит у большинства аналогов.
- Ширешим спектром поддерживаемых сигналов: Включая термопары и высокоточные резисторы.
Советы по выбору и предостережения
- Выбор: ABB 1MRK002247-AGR04 подходит для систем с высокими требованиями к точности (атомные электростанции, крупные подстанции). Убедитесь, что реле Relion имеет firmware ≥7.0.
- Предостережения:
- Используйте экранированные кабели с двойным заземлением для сигналов 4–20 мА.
- Проводите калибровку раз в 3 года или после замены сенсоров.
- Ограничивайте длину кабелей для термопар до 50 м, чтобы избежать потерь сигнала.
