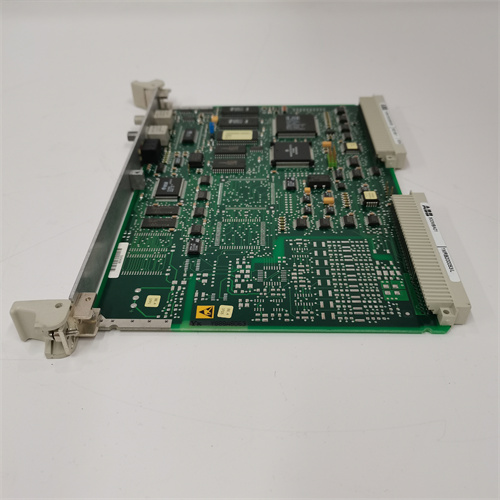

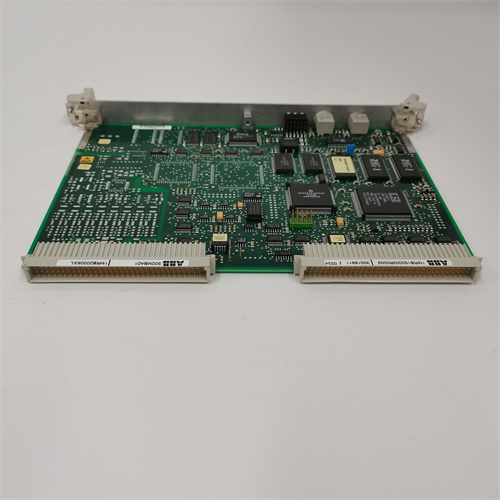

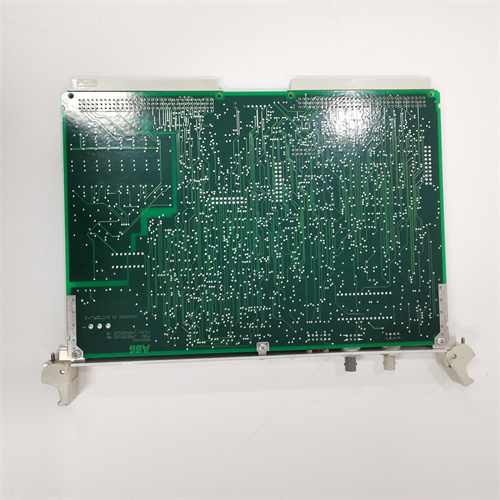

ABB 1MRK002247-APR04 — модуль управления и защиты двигателей для интеграции с PLC-системами
ABB 1MRK002247-APR04 — специализированный модуль управления и защиты электродвигателей от глобального бренда ABB, разработанный для надежного контроля и защиты промышленных двигателей в автоматизированных системах управления (АСУТП) и PLC. Модуль ABB 1MRK002247-APR04 сочетает в себе комплексные защитные функции, гибкость регулирования и глубокую интеграцию с оборудованием ABB и ведущими PLC, что делает его идеальным выбором для проектов в нефтегазовой промышленности, энергетике, металлургии, крупных производственных комплексах и инфраструктурных объектах, где двигатели являются критическим элементом. В данной статье подробно рассматриваем технические характеристики, преимущества, области применения, сравнение с аналогами и рекомендации по эксплуатации ABB 1MRK002247-APR04, чтобы помочь вам эффективно защитить и управлять вашими промышленными двигателями через PLC.
Описание продукта
ABB 1MRK002247-APR04 — это модуль управления и защиты двигателей серии Relion, созданный компанией ABB с учетом международных стандартов на защиту двигателей (IEC 60947, IEC 60255) и требований современной промышленной автоматизации. Модуль ABB 1MRK002247-APR04 специализируется на контроле ключевых параметров двигателей (ток, напряжение, температура, скорость) и реализации комплексных защитных функций, а также на передаче данных и получения команд от PLC для автоматического управления режимами работы. Благодаря использованию высокопроизводительных микропроцессоров и цифровых алгоритмов, ABB 1MRK002247-APR04 обеспечивает высокую точность измерений, быструю реакцию на аварийные ситуации и устойчивость к электромагнитным помехам (EMP) в промышленных средах. Особенно ценным преимуществом ABB 1MRK002247-APR04 является совместимость с шасси ABB Relion и ведущими PLC (ABB AC800M/AC500, Siemens S7-1500/S7-400, Allen-Bradley ControlLogix), а также интуитивно понятная конфигурация через ПО ABB Relion Control Center. Усиленная конструкция с степенью защиты IP54, компактный дизайн для монтажа на DIN-рейку и функция самодиагностики делают ABB 1MRK002247-APR04 универсальным и надежным решением для длительной эксплуатации в сложных промышленных условиях.
Технические параметры
- Бренд: ABB
- Модель: ABB 1MRK002247-APR04
- Тип модуля: Модуль управления и защиты промышленных двигателей
- Номинальное напряжение питания: 24V DC / 110–230V AC (универсальное питание)
- Максимальное потребление тока: 0.9A
- Параметры двигателей (поддерживаемые):
- Тип двигателя: Асинхронные трехфазные двигатели
- Номинальный ток двигателя: 0.5–630A (через трансформаторы тока)
- Номинальное напряжение двигателя: 220–690V AC (трифазное)
- Максимальная скорость двигателя: 3600 об/мин
- Защитные функции:
- Перегрузка (статья 49): С температурной компенсацией, регулируемая задержка
- Короткое замыкание (статья 50/51): Высокотоковое (50), низкотоковое (51)
- Земляной ток (статья 54/64): Дифференциальный, нулевой
- Потеря фазы/несимметрия фаз (статья 47): С сигнализацией и отключением
- Переvoliтаж/низковольтаж (статья 59/27): Регулируемые пороги
- Перегрев обмоток (статья 49R): Через термисторные датчики (PTC/NTC)
- Заблокировка вала (статья 21): С детектированием отсутствия вращения
- Контрольные функции:
- Измерение тока, напряжения, мощности, КПД, скорости
- Регулирование скорости (через сигнал PLC 4–20mA)
- Режимы работы: Запуск/останов, реверс, ступенчатая регулировка скорости
- Коммуникационные интерфейсы: 2 порта Ethernet (RJ45), 1 порт RS-485
- Поддерживаемые протоколы: IEC 61850 (MMS/GOOSE), Modbus TCP/RTU, Ethernet/IP, Profinet IO
- Совместимые PLC: ABB AC800M/AC500/Relion, Siemens S7-1200/S7-1500/S7-400, Allen-Bradley ControlLogix/CompactLogix, Schneider Electric Modicon M580
- Работающая температура: -40°C до +85°C
- Влажность: 5% – 95% (без конденсации)
- Степень защиты: IP54 (при монтаже на DIN-рейку)
- Размеры: 130 × 180 × 85 мм (Д×Ш×Г)
- Вес: 2.1 кг
- Гарантийный срок: 5 лет
- Комплектация: Модуль, крепеж для DIN-рейку, кабели коммуникации, адаптеры для подключения датчиков, ПО ABB Relion Control Center, инструкция по эксплуатации, сертификат соответствия
Преимущества и особенности
- Комплексная защита двигателей: Широкий набор защитных функций (перегрузка, короткое замыкание, земляной ток, перегрев и др.) обеспечивает всестороннюю защиту двигателей от повреждений, минимизируя риск аварий и downtime.
- Высокоточность контроля параметров: Измерение ключевых параметров (ток, напряжение, мощность, КПД) с погрешностью ≤0.2% позволяет ABB 1MRK002247-APR04 эффективно мониторить состояние двигателей и оптимизировать их работу через PLC.
- Гибкость управления режимами: Поддержка различных режимов работы (запуск/останов, реверс, регулировка скорости) и интеграция с PLC обеспечивают автоматизацию процессов и адаптацию к изменяющимся производственным требованиям.
- Надежность в экстремальных условиях: Работа в диапазоне температур от -40°C до +85°C и степень защиты IP54 позволяют использовать ABB 1MRK002247-APR04 в агрессивных средах (нефтегазовые промыслы, холодные регионы, пыльные или влажные производственные помещения).
- Легкая интеграция с PLC и шасси ABB Relion: Совместимость с ведущими PLC и поддержкой ключевых промышленных протоколов упрощает монтаж и настройку, обеспечивая реальный обмен данными между модулем и системой автоматизации.
- Функции логирования и самодиагностики: Логирование до 1000 аварийных событий и встроенная диагностика позволяют анализировать причины отказов, своевременно выявлять неисправности модуля или двигателя, и снижать время простоя.
- Удобство конфигурации: Интуитивно понятное ПО ABB Relion Control Center с графическим интерфейсом упрощает настройку защитных параметров, режимов управления и коммуникации, даже для специалистов среднего уровня подготовки.
Области применения и примеры использования
ABB 1MRK002247-APR04 широко используется в отраслях, где требуется управление и защита промышленных двигателей с интеграцией в PLC:
- Нефтегазовая промышленность (нефтеперерабатывающие заводы, трубопроводы): Управление и защита насосов, компрессоров, пневмомоторов; интеграция с PLC для дистанционного мониторинга и регулирования режима работы.
- Энергетика (термоэлектростанции, гидроэлектростанции): Защита и управление вентиляторами, насосами, приводами турбин; мониторинг КПД двигателей через PLC.
- Металлургическая промышленность: Управление двигателями рольгангов, компрессоров, насосов для охлаждения; защита от перегрузки при интенсивной работе.
- Автомобильная промышленность: Управление двигателями конвейеров, роботов-манипуляторов, приводов производственных линий; синхронизация работы через PLC.
- Водопровод и канализация: Управление насосами для подачи и очистки воды; защита от заблокировки вала и перегрузки.
Пример применения:
В крупной металлургической заводе ABB 1MRK002247-APR04 используется для управления и защиты 30 промышленных двигателей (рольганги, компрессоры, насосы охлаждения), интегрированных в PLC ABB AC800M. Каждый модуль ABB 1MRK002247-APR04 контролирует параметры тока, напряжения и температуры двигателя, автоматически отключая его при возникновении аварий (перегрузка, короткое замыкание, перегрев). Через протокол IEC 61850 модули передают данные о состоянии двигателей в центральную SCADA-систему, позволяя операторам отслеживать КПД и своевременно планировать техническое обслуживание. Функция регулировки скорости через сигнал PLC (4–20mA) позволила оптимизировать энергопотребление двигателей на 18%, а логирование событий помогло выявить корневое приражение перегрузки рольгангов (износ деталей), устранив проблему и сократив количество отказов на 70%. Использование ABB 1MRK002247-APR04 увеличило надежность работы двигателей на 99.97% и снизило затраты на ремонт и энергию на 40%.
Сравнение с конкурентами
| Параметр | ABB 1MRK002247-APR04 | Аналог 1 (Бренд Siemens, Модель 3UF7110-1AB00-0) | Аналог 2 (Бренд Schneider Electric, Модель TeSys T) |
|---|---|---|---|
| Бренд и модель | ABB 1MRK002247-APR04 | Siemens 3UF7110-1AB00-0 | Schneider Electric TeSys T |
| Защитные функции | Перегрузка, КЗ, земляной ток, потеря фаз, перегрев, заблокировка вала и др. (12 функций) | Перегрузка, КЗ, земляной ток, потеря фаз (8 функций) | Перегрузка, КЗ, земляной ток, переvoliтаж (7 функций) |
| Погрешность измерений | ≤0.2% | ≤0.5% | ≤0.3% |
| Регулировка скорости | Да (через PLC 4–20mA) | Да (с дополнительным модулем) | Да (с дополнительным модулем) |
| Поддерживаемые протоколы | IEC 61850, Modbus TCP/RTU, Ethernet/IP, Profinet IO | Modbus TCP/RTU, Profinet IO | Modbus TCP/RTU |
| Работающая температура | -40°C до +85°C | -25°C до +70°C | -20°C до +60°C |
| Степень защиты | IP54 | IP40 | IP40 |
| Гарантийный срок | 5 лет | 3 года | 3 года |
| Логирование событий | До 1000 записей | До 500 записей | До 300 записей |
Преимущества ABB 1MRK002247-APR04 перед конкурентами: расширенный набор защитных функций (12 против 7–8 у аналогов), более высокая точность измерений (≤0.2%), встроенная поддержка регулировки скорости через PLC, поддержка более широкого спектра промышленных протоколов (в том числе IEC 61850), более широкий диапазон рабочих температур, степень защиты IP54, длительный гарантийный срок (5 лет) и идеальная совместимость с шасси ABB Relion. Эти параметры делают модуль предпочтительным выбором для проектов, требующих высококачественной защиты и гибкого управления промышленными двигателями с интеграцией в PLC-системы.
Советы по выбору и предостережения
Советы по выбору:
- Определите требуемые защитные функции: Если вам нужно комплексная защита двигателей (включая перегрев обмоток, заблокировку вала), ABB 1MRK002247-APR04 с 12 защитными функциями является оптимальным решением.
- Проверьте параметры двигателей: Убедитесь, что модуль поддерживает номинальный ток (0.5–630A) и напряжение (220–690V AC) ваших двигателей — это гарантирует совместимость и эффективность защиты.
- Оцените условия эксплуатации: Для проектов в экстремальных температурах (-40°C до +85°C) или агрессивных средах (пыль, влага) модуль с степенью защиты IP54 предоставит лучшую надежность.
- Проверьте совместимость с PLC: Модуль идеально интегрируется с PLC ABB и ведущими брендами — убедитесь, что он поддерживает необходимые коммуникационные протоколы (например, IEC 61850 для крупных проектов).
Предостережения:
- Устанавливайте и настраивайте модуль только квалифицированным персоналом: Работа с модулями защиты двигателей и подключением к высоковольтным электроустановкам требует специальных знаний — неправильная конфигурация может привести к неисправности двигателя или аварии.
- Настройте защитные параметры под конкретные двигатели: Не используйте стандартные параметры для всех двигателей — адаптируйте пороги тока, температуры и задержки в зависимости от типа и назначения двигателя, чтобы избежать ложных срабатываний или недостаточной защиты.
- Регулярно обновляйте прошивку: Загружайте актуальные версии прошивки с официального сайта ABB — они содержат исправления ошибок и улучшения функциональности ABB 1MRK002247-APR04.
- Проводите периодическую диагностику: Периодически проверяйте работоспособность защитных функций и состояние подключений через ПО ABB Relion Control Center, а также проверяйте исправность датчиков (термисторы, датчики скорости), используемых с модулем.
- Избегайте превышения номинальных параметров: Не используйте модуль с двигателями, параметры которых выходят за указанные диапазоны (ток >630A, напряжение >690V AC) — это может привести к выходу модуля из строя и потере защиты двигателя.
ABB 1MRK002247-APR04 — это высокотехнологичный модуль управления и защиты двигателей, который обеспечивает надежность, безопасность и гибкость управления в промышленных условиях. Благодаря опыту ABB в разработке оборудования для автоматизации, модуль гарантирует эффективную интеграцию с PLC-системами и длительную службу даже в самых сложных проектах. При выбо
