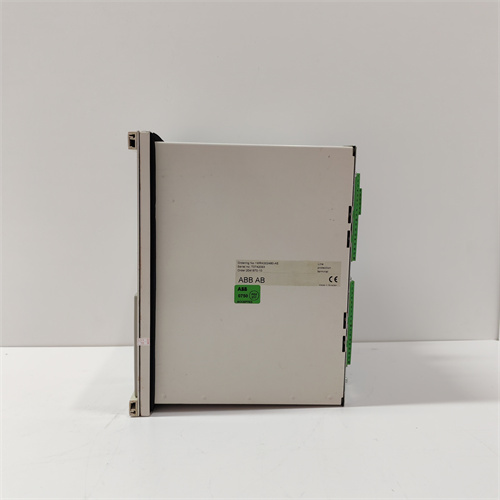

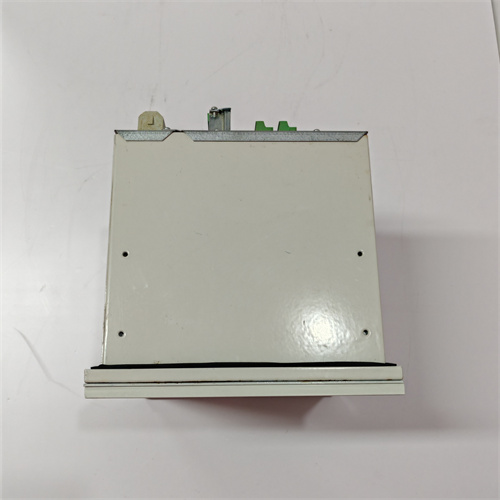

Описание продукта ABB 1MRK002247-BGR00
ABB 1MRK002247-BGR00 — промышленный модуль аналоговых сигналов компании ABB, разработанный для расширенного мониторинга и регулировки параметров в защитных системах серии Relion. Эта модель ABB 1MRK002247-BGR00 сочетает в себе высокоточные аналоговые входы и надежные выходы, обеспечивая комплексное управление процессами в критических объектах. ABB 1MRK002247-BGR00 идеально подходит для электросетевых подстанций 110–220 кВ, тепловых электростанций и крупных промышленных комплексов, где требуется точность измерений и стабильность регулировки. ABB 1MRK002247-BGR00 интегрируется легко с основными реле Relion, поддерживая широкий спектр сигналов и гарантируя работу в условиях интенсивных электромагнитных помех. [Insert product link here, enwrapping it in brand and model: ABB 1MRK002247-BGR00]
Параметры продукта ABB 1MRK002247-BGR00
- Тип модуля: Комбинированный модуль аналоговых входов и выходов для защитных реле ABB Relion 650/670.
- Параметры аналоговых входов:
- Количество каналов: 12 независимых, с индивидуальной калибровкой и фильтрацией.
- Поддерживаемые сигналы: 4–20 мА, 0–20 мА, 0–10 В, ±10 В, Pt100, Pt1000, термопары (K, J).
- Точность: 0.03% полного диапазона (для 4–20 мА), 0.08% для Pt100.
- Разрешение: 20 бит (1048576 уровней), частота выборки: 1 кГц на канал.
- Параметры аналоговых выходов:
- Количество каналов: 8, тип сигнала: 4–20 мА или 0–10 В (настраиваемые для каждого канала).
- Максимальный ток: 20 мА (для 4–20 мА), максимальное напряжение: 10 В (для 0–10 В).
- Точность: ±0.05% полного диапазона, линейность: ≤0.03%.
- Электрические параметры:
- Питание: 24 VDC (redundантное, два источника), ток потребления ≤250 мА.
- Изоляция: 3000 VAC между каналами, реле и корпусом.
- Защитные функции:
- Защита от электромагнитных помех (EMC Class A+), защита от коротких замыканий (выходы с лимитом тока до 30 мА).
- Защита от перегрева (отключение при +85°C), обратной полярности и перенапряжения (до 30% выше номинала).
- Рабочая среда:
- Температура: -40°C – +75°C, влажность: 5% – 95% (с конденсацией).
- Защита корпуса: IP20 (монтаж на рейку DIN), материал: огнезащитный пластик (UL94 V-0).
Преимущества и особенности ABB 1MRK002247-BGR00
- Гибкость сигналов: Возможность настройки выходов как на токовые (4–20 мА), так и на напряжённые (0–10 В) сигналы позволяет интегрировать модуль с различными исполнительными устройствами (клапаны, насосы, регулировщики).
- Высокая точность: 0.03% для входов и 0.05% для выходов гарантируют минимальные отклонения при измерении и регулировке, что критично для систем с строгими требованиями (например, атомные электростанции).
- Синхронная обработка: Одновременная выборка данных со всех входов и синхронная генерация сигналов на выходах с частотой 1 кГц обеспечивают координацию процессов в реальном времени.
- Долговечность: Использование высококачественных компонентов и герметичных контактов обеспечивает срок службы ≥15 лет в агрессивных условиях (включая пыль, влажность и вибрации).
Применение ABB 1MRK002247-BGR00 в отраслях
- Электросетевые подстанции 110–220 кВ:
- Регулировка реактивной мощности и мониторинг температуры трансформаторов: ABB 1MRK002247-BGR00 измеряет сигналы 4–20 мА от датчиков и управляет реакторами через те же типы сигналов, поддерживая стабильность сетей.
- Тепловые электростанции:
- Контроль температуры паровых турбин и регулировка давления в системах: Термопары K передают данные на входы, а выходы 0–10 В управляют клапанами паропровода.
- Крупные металлургические предприятия:
- Управление температурой в плавильных печах: Pt100 измеряет температуру расплава, а выходы 4–20 мА регулируют мощность электродов, поддерживая заданные параметры.
Сравнение с конкурентами
По сравнению с комбинированными модулями других брендов, ABB 1MRK002247-BGR00 обладает:
- Лучшей точностью: 0.03% для входов против 0.1–0.2% у конкурентов (например, Siemens SIPROTEC 7SJ85), что критично для высокоточных систем.
- Большим количеством каналов: 12 входов + 8 выходов против 8–10 входов и 4–6 выходов у аналогов, расширяя возможности без добавления дополнительных модулей.
- Ширешим диапазоном рабочих температур: -40°C – +75°C против -25°C – +65°C у большинства конкурентов, включая работу в северных регионах и жарких промышленных помещениях.
Советы по выбору и предостережения
- Выбор: ABB 1MRK002247-BGR00 подходит для систем, требующих высокоточной аналоговой обработки и гибкости в подключении исполнительных устройств (например, крупные подстанции, металлургические предприятия). Убедитесь, что реле Relion имеет firmware версии ≥6.0 для полной совместимости.
- Предостережения:
- При монтаже в электросетевых подстанциях используйте только экранированные кабели (CAT 5e и выше) с двойным заземлением, чтобы минимизировать влияние электромагнитных помех от высоковольтных линий.
- Для модели ABB 1MRK002247-BGR00 важно регулярно выполнять калибровку через ПО ABB Relion Engineering Tool (раз в 2 года), чтобы сохранить заявленную точность.
- При подключении термопар используйте специальные компенсационные кабели, чтобы избежать погрешностей из-за температурных градиентов в месте подключения.
- Не превышайте суммарный ток на выходы 160 мА (при работе с 4–20 мА) и распределяйте нагрузку均匀но, чтобы предотвратить перегрев.
