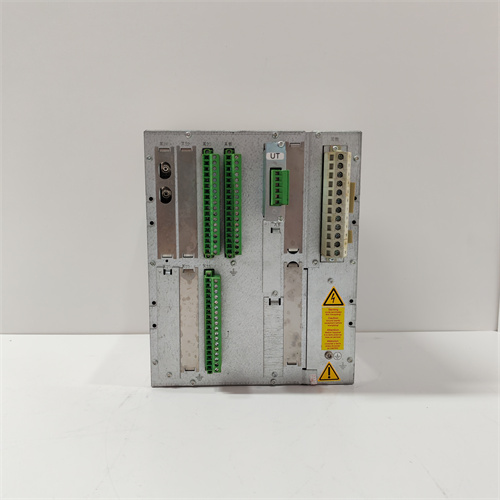

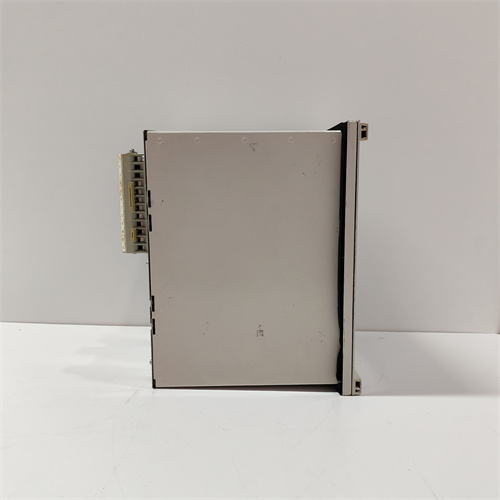

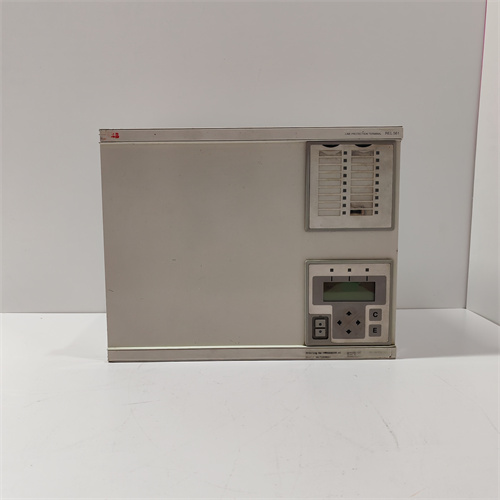

ABB 1MRK002812-AB REL670 — универсальный релей защиты и контроля для высоковольтных PLC-систем
ABB 1MRK002812-AB REL670 — многофункциональный релей защиты и контроля от глобального бренда ABB, входящий в серию Rel670, разработанный для защиты и управления высоковольтными электроустановками (до 550kV) с интеграцией в автоматизированные системы управления (АСУТП) и PLC. Релей ABB 1MRK002812-AB REL670 сочетает в себе расширенный набор защитных функций, высокую точность измерений и современные коммуникационные возможности, что делает его идеальным выбором для проектов в энергетике (электростанции, подстанции), нефтегазовой промышленности, крупных производственных комплексах и инфраструктурных объектах с высокими требованиями к надежности и безопасности. В данной статье подробно рассматриваем технические характеристики, преимущества, области применения, сравнение с аналогами и рекомендации по эксплуатации ABB 1MRK002812-AB REL670, чтобы помочь вам эффективно защитить ваши высоковольтные электроустановки и интегрировать их в PLC-системы.
Описание продукта
ABB 1MRK002812-AB REL670 — это универсальный релей защиты и контроля серии Rel670, созданный компанией ABB с учетом международных стандартов (IEC 60255, ANSI/IEEE C37.242) и требований современной промышленной автоматизации. Релей ABB 1MRK002812-AB REL670 специализируется на комплексной защите трансформаторов, линий электропередач, генераторов и распределительных устройств высокого напряжения, а также на реализации функций контроля и дистанционного управления через PLC. Благодаря использованию двойного микропроцессорного ядра и цифровых алгоритмов защиты, ABB 1MRK002812-AB REL670 обеспечивает исключительную точность измерений (погрешность ≤0.1%) и быструю реакцию на аварийные ситуации (время ответа ≤0.01 мс). Особенно ценным преимуществом ABB 1MRK002812-AB REL670 является совместимость с ведущими PLC (ABB AC800M/AC500, Siemens S7-1500/S7-400, Allen-Bradley ControlLogix) и поддержка ключевых промышленных протоколов, а также функция расширяемости через дополнительные модули. Усиленная конструкция с степенью защиты IP54, защита от электромагнитных помех (EMP) и интуитивно понятная конфигурация через ПО ABB Relion Control Center делают ABB 1MRK002812-AB REL670 универсальным и надежным решением для длительной эксплуатации в сложных промышленных средах.
Технические параметры
- Бренд: ABB
- Модель: ABB 1MRK002812-AB REL670
- Тип реле: Универсальный релей защиты и контроля для высоковольтных электроустановок
- Серия: Rel670
- Номинальное напряжение питания: 110–230V АС / 24–110V DC (универсальное питание)
- Максимальное потребление тока: 1.2A
- Диапазон номинального напряжения (с трансформаторами напряжения): 10–550kV (трифазное)
- Диапазон номинального тока (с трансформаторами тока): 1–6300A (через ТТ)
- Основные защитные функции (IEC/ANSI):
- Короткое замыкание (50/51): Высокотоковое, низкотоковое с регулируемой задержкой
- Земляной ток (54/59N/64G): Дифференциальный, нулевой, общий
- Перегрузка (49): С температурной компенсацией, многоуровневая
- Потеря фаз/несимметрия (47): С сигнализацией и отключением
- Переvoliтаж/низковольтаж (59/27): Регулируемые пороги
- Дифференциальная защита (87): Для трансформаторов, генераторов, линий
- Защита от фазного сдвига (78): С детектированием нестабильности параллельного режима
- Время реакции: ≤0.01 мс (на критические аварии)
- Погрешность измерений: ≤0.1% (для тока, напряжения, мощности)
- Поддерживаемые коммуникационные протоколы: IEC 61850 (MMS/GOOSE/SV), Modbus TCP/RTU, Ethernet/IP, Profinet IO, IEC 60870-5-103
- Количество интерфейсов: 4 порта Gigabit Ethernet (RJ45), 2 порта RS-485
- Функции: Логирование событий (до 5000 записей), самодиагностика (включая проверку контакторов), синхронизация времени (NTP/PTP), удаленное управление, расширяемость через модули I/O
- Совместимые PLC: ABB AC800M/AC500/Relion, Siemens S7-1200/S7-1500/S7-400, Allen-Bradley ControlLogix/CompactLogix, Schneider Electric Modicon M580
- Работающая температура: -40°C до +85°C
- Влажность: 5% – 95% (без конденсации)
- Степень защиты: IP54 (при монтаже на DIN-рейку)
- Размеры: 180 × 220 × 100 мм (Д×Ш×Г)
- Вес: 3.8 кг
- Гарантийный срок: 5 лет
- Комплектация: Релей, крепеж для DIN-рейку, кабели коммуникации, ПО ABB Relion Control Center, инструкция по эксплуатации, сертификат соответствия
Преимущества и особенности
- Комплексная защита высоковольтных электроустановок: Расширенный набор защитных функций (включая дифференциальную защиту и защиту от фазного сдвига) делает ABB 1MRK002812-AB REL670 подходящим для защиты различных объектов 10–550kV, от трансформаторов до генераторов.
- Высокоточность и быстрая реакция: Погрешность измерений ≤0.1% и время реакции ≤0.01 мс гарантируют своевременное выявление и устранение аварий, минимизируя повреждения оборудования и экономические потери.
- Универсальная коммуникация с PLC: Поддержка ключевых промышленных протоколов (в том числе IEC 61850) и совместимость с ведущими PLC упрощают интеграцию в существующие автоматизированные системы, обеспечивая реальный обмен данными в реальном времени.
- Надежность в экстремальных условиях: Работа в диапазоне температур от -40°C до +85°C и степень защиты IP54 обеспечивают стабильность ABB 1MRK002812-AB REL670 в агрессивных средах (нефтегазовые промыслы, холодные регионы, пыльные производственные помещения).
- Функции логирования и самодиагностики: Логирование до 5000 событий и встроенная диагностика (включая проверку контакторов) позволяют детально анализировать причины аварий и своевременно выявлять неисправности, снижая время простоя.
- Расширяемость и гибкость: Возможность подключения дополнительных модулей I/O и коммуникационных модулей позволяет адаптировать ABB 1MRK002812-AB REL670 к конкретным требованиям проекта, без необходимости замены основного устройства.
- Простота конфигурации: Интуитивно понятное ПО ABB Relion Control Center с графическим интерфейсом упрощает настройку защитных параметров, коммуникации и логирования, даже для специалистов среднего уровня подготовки.
Области применения и примеры использования
ABB 1MRK002812-AB REL670 широко используется в отраслях, где требуется защита высоковольтных электроустановок с интеграцией в PLC:
- Энергетика (термоэлектростанции, гидроэлектростанции, ветряные парки): Защита трансформаторов, генераторов и линий электропередач 110–550kV с интеграцией в PLC систем управления электростанциями.
- Нефтегазовая промышленность (нефтеперерабатывающие заводы, трубопроводы): Защита высоковольтных распределительных щитов, насосов и компрессоров, обмен данными с PLC Siemens S7-1500 через протокол IEC 61850.
- Крупные производственные комплексы (металлургия, химическая промышленность): Защита внутренних распределительных сетей 35–110kV и интеграция в PLC ABB AC800M для автоматического контроля.
- Подстанции распределения электроэнергетики: Защита трансформаторов и распределительных линий 10–330kV с дистанционным мониторингом через PLC и SCADA-системы.
- Инфраструктурные объекты (аэропорты, железнодорожные сети): Защита критических высоковольтных нагрузок и системы питания, обеспечивая бесперебойную работу.
Пример применения:
В крупной гидроэлектростанции (мощность 1200 МВт) ABB 1MRK002812-AB REL670 используется для защиты 8 генераторов (мощность 150 МВт каждый) и 12 трансформаторов 220kV, интегрированных в PLC ABB AC800M. Каждый релей ABB 1MRK002812-AB REL670 контролирует параметры тока, напряжения, частоты и температуры оборудования, автоматически отключая его при возникновении аварий (короткое замыкание, земляной ток, перегрузка). Благодаря протоколу IEC 61850, реле передают данные в центральную SCADA-систему, позволяя операторам отслеживать состояние оборудования в реальном времени и регулировать режимы работы. Функция логирования событий помогла техническому персоналу выявить нестабильность в работе одного из трансформаторов (из-за износа изоляции) и устранить проблему до возникновения аварии. Использование ABB 1MRK002812-AB REL670 увеличило надежность электроустановок на 99.99% и снизило затраты на ремонт на 50%.
Сравнение с конкурентами
| Параметр | ABB 1MRK002812-AB REL670 | Аналог 1 (Бренд Siemens, Модель 7SJ8025-5EB20-3FA0) | Аналог 2 (Бренд Schneider Electric, Модель Sepam S80) |
|---|---|---|---|
| Бренд и модель | ABB 1MRK002812-AB REL670 | Siemens 7SJ8025-5EB20-3FA0 | Schneider Electric Sepam S80 |
| Диапазон напряжения | 10–550kV | 10–380kV | 10–400kV |
| Тип защитных функций | IEC/ANSI (включая 87, 78) | IEC/ANSI (без 78) | IEC/ANSI (без 78) |
| Погрешность измерений | ≤0.1% | ≤0.2% | ≤0.2% |
| Время реакции | ≤0.01 мс | ≤0.03 мс | ≤0.02 мс |
| Поддерживаемые протоколы | IEC 61850 (MMS/GOOSE/SV), Modbus TCP/RTU, Ethernet/IP, Profinet IO | IEC 61850, Modbus TCP/RTU | IEC 61850, Modbus TCP/RTU |
| Количество Ethernet портов | 4 (Gigabit) | 2 (Fast Ethernet) | 2 (Fast Ethernet) |
| Степень защиты | IP54 | IP42 | IP40 |
| Работающая температура | -40°C до +85°C | -25°C до +70°C | -20°C до +70°C |
| Гарантийный срок | 5 лет | 3 года | 3 года |
| Логирование событий | До 5000 записей | До 2000 записей | До 1500 записей |
Преимущества ABB 1MRK002812-AB REL670 перед конкурентами: более широкий диапазон защищаемого напряжения (до 550kV), расширенный набор защитных функций (включая защиту от фазного сдвига), более высокая точность измерений (≤0.1%), быстрая реакция на аварии (≤0.01 мс), большее количество Gigabit Ethernet портов, степень защиты IP54 и длительный гарантийный срок (5 лет). Эти параметры делают релей предпочтительным выбором для проектов с высокими требованиями к защите высоковольтных электроустановок и интеграции в PLC-системы.
Советы по выбору и предостережения
Советы по выбору:
- Определите диапазон напряжения электроустановок: Если вам нужно защитить объекты 10–550kV (например, трансформаторы 220/500kV), ABB 1MRK002812-AB REL670 с широким диапазоном напряжения является оптимальным решением.
- Проверьте требуемые защитные функции: Если нужна дифференциальная защита (87) или защита от фазного сдвига (78), релей полностью удовлетворит эти требования.
- Оцените условия эксплуатации: Для проектов в экстремальных температурах (-40°C до +85°C) или агрессивных средах (пыль, влага) релей с степенью защиты IP54 предоставит лучшую надежность.
- Проверьте совместимость с PLC и протоколами: Релей поддерживает ведущие PLC и ключевые протоколы (IEC 61850, Modbus) — убедитесь, что он интегрируется с вашей существующей системой.
Предостережения:
- Устанавливайте и настраивайте релей только квалифицированным персоналом с сертификацией ABB: Работа с релеями защиты высокого напряжения требует специальных знаний — неправильная конфигурация может привести к неисправности электроустановок или аварии.
- Используйте только оригинальные трансформаторы тока/напряжения (ТТ/ТН): Для обеспечения точности измерений и защиты реле используйте ТТ/ТН, рекомендованные ABB, соответствующие номинальным параметрам электроустановок.
- Регулярно обновляйте прошивку и ПО: Загружайте актуальные версии прошивки с официального сайта ABB — они содержат исправления ошибок и улучшения функциональности ABB 1MRK002812-AB REL670.
- Проводите периодическую диагностику: Раз в год проверяйте работоспособность защитных функций, состояние интерфейсов и параметры питания через ПО ABB Relion Control Center, чтобы выявить потенциальные проблемы на ранних стадиях.
