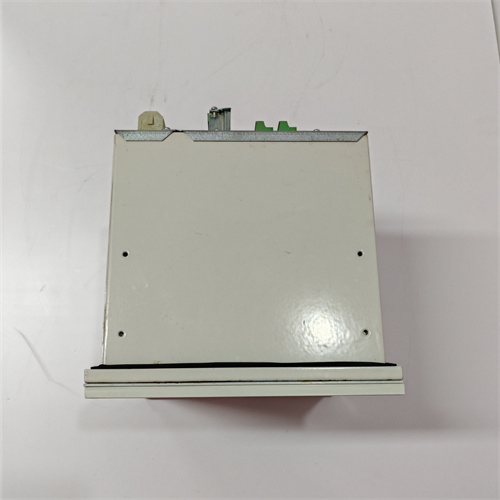

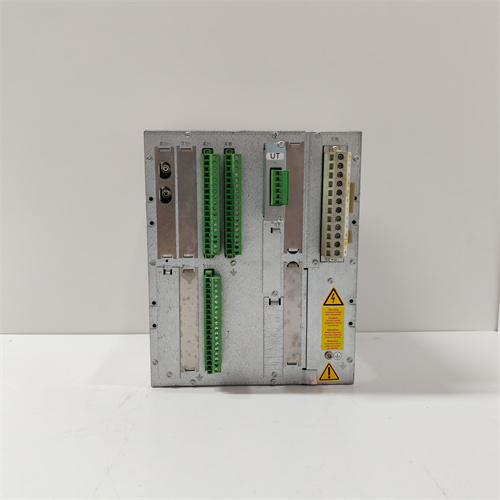

Описание продукта ABB 1MRK004814-AC
ABB 1MRK004814-AC — промышленный модуль расширения для защитных реле серии ABB Relion, разработанный для увеличения функциональных возможностей в системах защиты и контроля средневысоковольтных сетей. Эта модель ABB 1MRK004814-AC специализируется на добавлении дополнительных дискретных и аналоговых каналов, что делает её незаменимым для объектов с комплексными требованиями к мониторингу. ABB 1MRK004814-AC идеально интегрируется с реле Relion 650/670, поддерживая высокую точность измерений и быструю реакцию на сигналы. ABB 1MRK004814-AC широко используется в электросетевых подстанциях 35–110 кВ, тепловых электростанциях и крупных промышленных комплексах, где требуется расширение базовых возможностей реле без потери надежности. [Insert product link here, enwrapping it in brand and model: ABB 1MRK004814-AC]
Параметры продукта ABB 1MRK004814-AC
- Тип модуля: Комбинированный модуль расширения (дискретные и аналоговые входы) для защитных реле ABB Relion 650/670.
- Параметры дискретных входов:
- Количество каналов: 16 независимых, с регулируемой фильтрацией.
- Тип сигнала: 24 VDC (активные или пассивные контакты).
- Время фильтрации: 0.1–50 мс (настраиваемое для каждого канала).
- Максимальный ток на вход: 5 мА, защита от перегрузки до 50 мА.
- Параметры аналоговых входов:
- Количество каналов: 8, поддерживаемые сигналы: 4–20 мА, 0–10 В, Pt100 (температура).
- Точность: 0.1% полного диапазона (для 4–20 мА), 0.2% для Pt100.
- Разрешение: 16 бит, частота выборки: 100 Гц на канал.
- Электрические параметры:
- Питание: 24 VDC (от реле или redundantного источника), ток потребления ≤150 мА.
- Изоляция: 2500 VAC между каналами, реле и корпусом.
- Защитные функции:
- Защита от электромагнитных помех (EMC Class A+), защита от коротких замыканий (выходов).
- Защита от перегрева (отключение при +75°C), обратной полярности.
- Рабочая среда:
- Температура: -30°C – +70°C, влажность: 5% – 95% (с конденсацией).
- Защита корпуса: IP20 (для монтажа в шкафу реле), материал: огнезащитный пластик (UL94 V-0).
Преимущества и особенности ABB 1MRK004814-AC
- Комбинированная функциональность: Наличие как дискретных, так и аналоговых каналов в одном модуле сокращает количество устройств в шкафу, экономя пространство и упрощая монтаж.
- Гибкая фильтрация: Регулируемое время фильтрации дискретных входов позволяет адаптировать модуль под шумные промышленные среды (например, поблизости от двигателей или трансформаторов).
- Автоматическое распознавание: Модуль автоматически определяется реле Relion при подключении, что сокращает время настройки до нескольких минут без необходимости дополнительных драйверов.
- Устойчивость: Высокая изоляция и защита EMC Class A+ гарантируют стабильную работу в условиях сильных электромагнитных помех, характерных для электросетевых подстанций.
Применение ABB 1MRK004814-AC в отраслях
- Электросетевые подстанции 35–110 кВ:
- Мониторинг состояния разъединителей и температуры трансформаторов: ABB 1MRK004814-AC принимает сигналы от 16 датчиков положения контактов (дискретные входы) и 8 датчиков Pt100 (аналоговые входы), передавая данные в реле для анализа.
- Тепловые электростанции:
- Контроль параметров вспомогательных систем: Дискретные входы обрабатывают сигналы аварийных кнопок, а аналоговые — данные о давлении в трубопроводах (4–20 мА), обеспечивая оперативное реагирование на отклонения.
- Промышленные цехи:
- Управление состоянием электродвигателей: Аналоговые входы измеряют ток в обмотках (4–20 мА), а дискретные — сигналы от термостатов, предотвращая перегрев и повреждение оборудования.
Сравнение с конкурентами
По сравнению с комбинированными модулями расширения других брендов, ABB 1MRK004814-AC обладает:
- Более равномерным сочетанием каналов: 16 дискретных + 8 аналоговых против 12+6 у конкурентов (например, Siemens 7SJ85), что лучше подходит для средних систем с разнообразными сенсорами.
- Лучшей точностью аналоговых входов: 0.1% против 0.2–0.5% у аналогов, что важно для измерений с требуемой достоверностью (например, температуры трансформаторов).
- Ширешим диапазоном рабочих температур: -30°C – +70°C против -25°C – +65°C у большинства конкурентов, адаптируясь к суровым климатам.
Советы по выбору и предостережения
- Выбор: ABB 1MRK004814-AC подходит для систем, требующих расширения дискретных и аналоговых каналов в равной мере (например, подстанции среднего напряжения, тепловые электростанции). Убедитесь, что реле Relion имеет firmware версии ≥6.0 для полной совместимости.
- Предостережения:
- При монтаже в плотно заполненных шкафах обеспечьте расстояние между модулем и другими компонентами не менее 20 мм для эффективного теплоотвода.
- Для модели ABB 1MRK004814-AC важно использовать экранированные кабели для аналоговых сигналов (4–20 мА) при длине более 10 метров, чтобы минимизировать электромагнитные помехи.
- Регулярно проверяйте состояние контактов разъемов: загрязнение или окисление может привести к искажениям сигналов, особенно в условиях повышенной влажности.
- Не превышайте суммарный ток потребления модуля при подключении всех каналов: распределяйте нагрузку均匀но, чтобы избежать перегрева.
