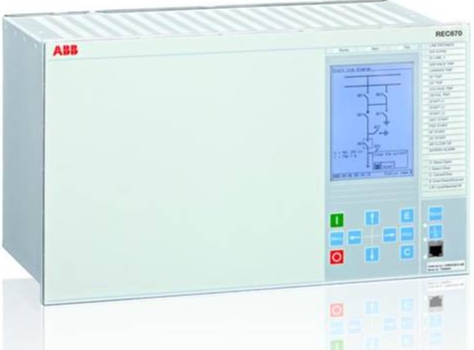

Описание продукта ABB 1MRK004822-BC REB670
ABB 1MRK004822-BC REB670 — специализированный модуль расширения для защитного реле ABB REB670, разработанный для усиления функциональных возможностей в системах защиты распределительных сетей и трансформаторов. Эта модель ABB 1MRK004822-BC REB670 сочетает в себе дополнительные дискретные и аналоговые каналы, а также расширенные функции коммуникации, что делает её идеальной для электросетевых подстанций 35–110 кВ и промышленных объектов с комплексными требованиями к мониторингу. ABB 1MRK004822-BC REB670 обеспечивает точную синхронизацию с реле REB670, поддерживая быстрый отклик на аварийные сигналы и интеграцию с системами SCADA через современные протоколы. ABB 1MRK004822-BC REB670 стала незаменимым компонентом для проектов, где требуется расширение базовых возможностей реле без потери надежности. [Insert product link here, enwrapping it in brand and model: ABB 1MRK004822-BC REB670]
Параметры продукта ABB 1MRK004822-BC REB670
- Тип модуля: Комбинированный модуль расширения (дискретные/аналоговые входы и коммуникации) для защитного реле ABB REB670.
- Параметры дискретных входов:
- Количество каналов: 16 независимых, с регулируемой фильтрацией (0.1–100 мс).
- Тип сигнала: 24 VDC (активные/пассивные контакты), защита от перегрузки до 50 мА.
- Параметры аналоговых входов:
- Количество каналов: 8, поддерживаемые сигналы: 4–20 мА, 0–10 В, Pt100 (температура).
- Точность: 0.05% полного диапазона (для 4–20 мА), 0.1% для Pt100.
- Разрешение: 18 бит, частота выборки: 500 Гц на канал.
- Коммуникационные возможности:
- Дополнительные интерфейсы: 1 Ethernet-порт (100 Mbps), поддержка IEC 61850 GOOSE, Modbus RTU.
- Время передачи сигналов: ≤5 мс для аварийных сообщений.
- Электрические параметры:
- Питание: 24 VDC (от реле REB670 или redundantного источника), ток потребления ≤200 мА.
- Изоляция: 3000 VAC между каналами и корпусом.
- Рабочая среда:
- Температура: -40°C – +70°C, влажность: 5% – 95% (с конденсацией).
- Защита корпуса: IP20 (для монтажа в шкафу реле), материал: огнезащитный пластик (UL94 V-0).
Преимущества и особенности ABB 1MRK004822-BC REB670
- Интеграция с REB670: Полная совместимость с реле REB670, включая автоматическое распознавание и синхронизацию настроек, что сокращает время настройки до минимального.
- Гибкость каналов: Дополнительные 16 дискретных и 8 аналоговых входов позволяют подключать больше сенсоров (датчиков положения, температуры, давления) без необходимости дополнительных модулей.
- Расширенные коммуникации: Дополнительный Ethernet-порт с поддержкой IEC 61850 GOOSE упрощает построение redundantных сетей и повышает надежность передачи критических данных.
- Надежность: Высокая изоляция и защита EMC Class A+ гарантируют стабильную работу в условиях сильных электромагнитных помех, характерных для электросетевых подстанций.
Применение ABB 1MRK004822-BC REB670 в отраслях
- Электросетевые подстанции 35–110 кВ:
- Мониторинг трансформаторов и распределительных щитов: ABB 1MRK004822-BC REB670 принимает сигналы от датчиков температуры Pt100 (аналоговые входы) и контактов разъединителей (дискретные входы), передавая данные в реле REB670 для анализа.
- Промышленные комплексы:
- Контроль электродвигателей и кабельных линий: Аналоговые входы измеряют ток (4–20 мА), а дискретные — сигналы аварийных остановок, обеспечивая оперативное срабатывание защиты.
- Тепловые электростанции:
- Управление вспомогательными системами: Модуль собирает данные о состоянии насосов и вентиляторов, передает их через Ethernet в систему управления для регулировки режима работы.
Сравнение с конкурентами
По сравнению с модулями расширения для аналогичных реле, ABB 1MRK004822-BC REB670 обладает:
- Большим количеством каналов: 16 дискретных + 8 аналоговых против 12+6 у конкурентов (например, Siemens 7SJ60 Module), что лучше подходит для средних систем с множеством сенсоров.
- Лучшей точностью аналоговых входов: 0.05% против 0.1–0.2% у аналогов, что критично для измерений с высокими требованиями к достоверности.
- Оптимизированной интеграцией: Специально разработан для REB670, в отличие от универсальных модулей, что сокращает задержки и улучшает синхронизацию.
Советы по выбору и предостережения
- Выбор: ABB 1MRK004822-BC REB670 подходит для систем с реле REB670, требующих расширения каналов и коммуникационных возможностей (подстанции среднего напряжения, промышленные объекты). Убедитесь, что реле REB670 имеет firmware ≥6.0 для полной совместимости.
- Предостережения:
- При монтаже обеспечьте расстояние между модулем и другими компонентами не менее 25 мм для эффективного теплоотвода, особенно при работе с максимальным количеством подключенных каналов.
- Для модели ABB 1MRK004822-BC REB670 важно использовать экранированные кабели для аналоговых сигналов (4–20 мА) при длине более 20 метров, чтобы минимизировать электромагнитные помехи.
- Регулярно проверяйте состояние контактов разъемов: окисление или загрязнение может привести к искажениям сигналов, особенно в условиях повышенной влажности.
- Обновляйте прошивку модуля параллельно с реле REB670 через официальное ПО ABB, чтобы избежать несовместимости функций.
