Описание

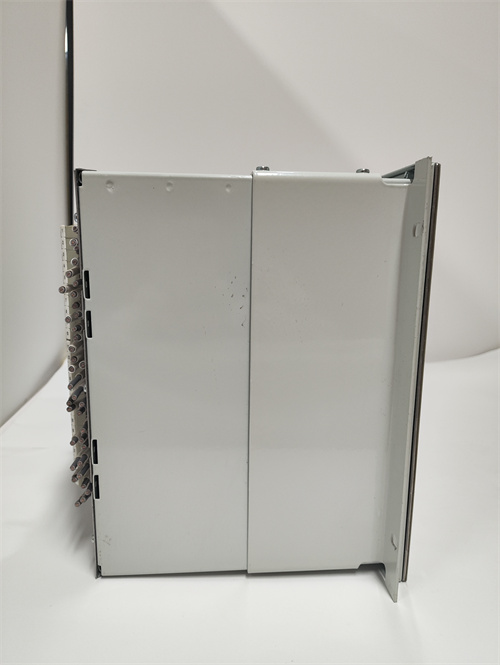

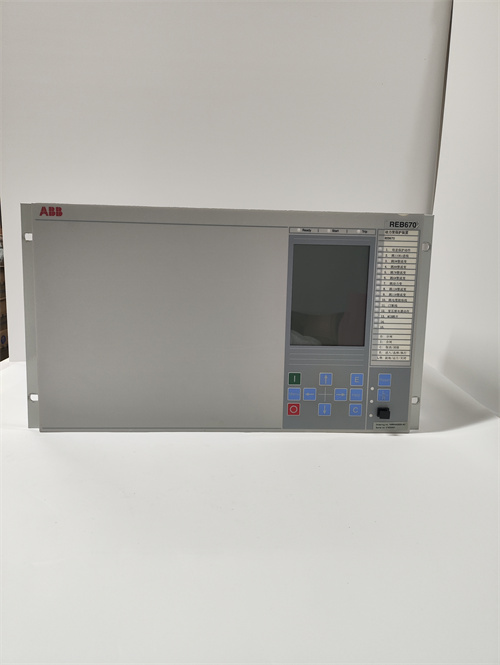

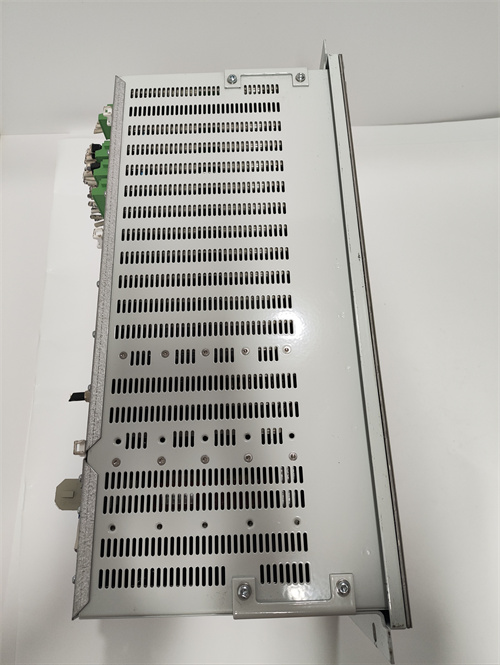

ABB 1MRK004822-BC REB670 — многофункциональный цифровой релей защиты для систем PLC автоматизации
ABB 1MRK004822-BC REB670 — это высокотехнологичное решение от глобального лидера в области промышленной автоматизации ABB, предназначенное для защиты, контроля и мониторинга средневысоковольтных электроустановок. Устройство ABB 1MRK004822-BC REB670 сочетает в себе продвинутые алгоритмы защиты, универсальную интеграцию с системами PLC и максимальную надежность, подтвержденную сертификацией на соответствие международным стандартам. Благодаря гибкой конфигурации и расширенным возможностям коммуникации, ABB 1MRK004822-BC REB670 становится ключевым компонентом для повышения безопасности и эффективности работы распределительных сетей, трансформаторов и силовых кабелей в энергетических и промышленных объектах.
Описание продукта
ABB 1MRK004822-BC REB670 представляет собой многофункциональный цифровой релей защиты и контроля, специализирующийся на работе в средневысоковольтных системах (до 245 кВ). Продукт ABB 1MRK004822-BC REB670 обеспечивает комплексный набор защитных функций: дифференциальную защиту, защиту от перегрузки, короткого замыкания, несимметричной нагрузки, потерю фазы и защиту трансформаторов от температурных перегрузок. Релей ABB 1MRK004822-BC REB670 оснащен современными интерфейсами для интеграции с PLC ABB, Siemens, Schneider Electric и системами SCADA через стандартные промышленные протоколы, что позволяет осуществлять удаленное управление, сбор данных в реальном времени и диагностику. Компактная модульная конструкция и простота монтажа делают его подходящим для установки в распределительных щитах и специализированных панелях управления, а также для модернизации существующих автоматизированных систем.
Технические параметры
- Бренд: ABB
- Модель: ABB 1MRK004822-BC REB670
- Тип устройства: Цифровой релей защиты и контроля для PLC
- Диапазон напряжения системы: До 245 кВ
- Тип входов: 6 аналитических входов (для тока/напряжения), 16 цифровых входов
- Диапазон измеряемых токов: 0-5000 А (с трансформаторами тока 1A/5A)
- Диапазон измеряемых напряжений: 0-245 кВ (с трансформаторами напряжения)
- Протоколы связи: IEC 61850, Modbus TCP/RTU, Profibus DP, DNP3.0
- Напряжение питания: 110-230 ВAC/DC (±15%)
- Потребляемый ток: Максимально 1.8 А
- Уровень защиты: IP54 (при монтаже в панель)
- Размеры (ДхШхГ): 210 x 170 x 100 мм
- Температурный диапазон эксплуатации: -25 °C до +70 °C
- Максимальная относительная влажность: 95% (без конденсации)
- Сертификации: CE, UL, IEC 61850, IECEx, SIL 3
Преимущества и особенности
- Высокая точность защиты: ABB 1MRK004822-BC REB670 обеспечивает класс точности 0.1% для измерения ключевых параметров, что позволяет быстро и точно реагировать на аварийные ситуации.
- Интеллектуальные алгоритмы: Продвинутые программные решения различают реальные неисправности от помех, минимизируя ложные срабатывания и снижая время простоя оборудования.
- Гибкая конфигурация: Возможность настройки защитных параметров, логики работы и подключения дополнительных модулей через программное обеспечение ABB Relion® Engineering Tool.
- Надежность в суровых условиях: Устройство ABB 1MRK004822-BC REB670 устойчиво к электромагнитным помехам (класс ЭМС EN 61000-6-2) и широкому диапазону температур, что гарантирует безотказную работу в тяжелых промышленных средах.
- Удаленное управление и диагностика: Встроенные функции удаленного доступа позволяют настраивать параметры, обновлять прошивку и анализировать историю событий через сеть, сокращая затраты на обслуживание.
- Совместимость с системами PLC/SCADA: Поддержка протокола IEC 61850 обеспечивает плавную интеграцию с различными автоматизированными системами, что упрощает модернизацию и расширение объектов.
Области применения и примеры использования
- Энергетические объекты: Защита и контроль распределительных сетей электроэнергии (10-245 кВ) в региональных электросетях и городских подстанциях с использованием ABB 1MRK004822-BC REB670.
- Промышленные предприятия: Контроль и защита внутренних энергетических сетей крупных заводов (металлургических, химических, нефтеперерабатывающих).
- Трансформаторные подстанции: Защита силовых трансформаторов, автотрансформаторов и реактивных нагрузок, обеспечивая стабильность работы электроустановок.
- Жилые и коммерческие комплексы: Защита распределительных устройств и силовых кабелей в крупных жилых комплексах, торговых центрах и офисных зданиях.
- Водные объекты: Мониторинг и защита электроустановок в водопроводных станциях, канализационных сооружениях и гидроэлектростанциях с использованием ABB 1MRK004822-BC REB670.
Сравнение с конкурентами
| Параметр | ABB 1MRK004822-BC REB670 | Конкурентный продукт (например, Schneider Electric Sepam 80) | Преимущество ABB |
|---|---|---|---|
| Протоколы связи | IEC 61850, Modbus TCP/RTU, Profibus DP, DNP3.0 | IEC 61850, Modbus TCP | Широкая совместимость с разными системами PLC/SCADA |
| Класс точности измерений | 0.1% | 0.2% | Более высокая точность контроля и защиты |
| Уровень защиты (IP) | IP54 | IP40 | Лучшая защита от пыли и влаги в промышленных условиях |
| Сертификации | CE, UL, IEC 61850, IECEx, SIL 3 | CE, IEC 61850 | Соответствие более строгим требованиям (в том числе для опасных зон) |
| Количество цифровых входов | 16 шт. | 8 шт. | Большая функциональность для подключения дополнительных сенсоров |
Советы по выбору и предостережения
- При выборе убедитесь, что ABB 1MRK004822-BC REB670 соответствует техническим требованиям вашей системы (диапазон напряжения, тип защищаемого оборудования, требуемые протоколы связи).
- Монтаж и настройку устройства должен выполнять квалифицированный инженер с опытом работы с энергетическими автоматизированными системами, в строгом соответствии с инструкцией по эксплуатации ABB.
- Перед началом эксплуатации проведите комплексное тестирование защитных функций ABB 1MRK004822-BC REB670 с использованием специализированного оборудования, чтобы убедиться в корректности настройки.
- Регулярно обновляйте прошивку реле через официальный портал ABB, чтобы получить доступ к новым функциям, улучшениям стабильности и исправлениям возможных ошибок.
- Не эксплуатируйте ABB 1MRK004822-BC REB670 в условиях, превышающих указанные в технических параметрах границы температуры, влажности или напряжения, а также избегайте механических повреждений и попадания жидкостей в корпус.
- REB670
