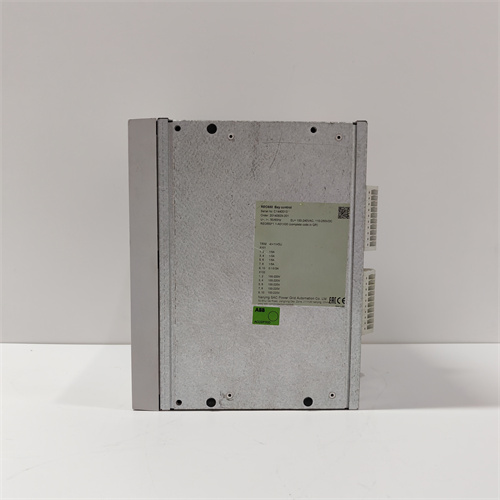

Описание продукта ABB 1MRK008514-AB REC650
ABB 1MRK008514-AB REC650 — ключевой модуль расширения для защитного реле ABB REC650, разработанный для усиления его возможностей в системах защиты и контроля средневысоковольтных сетей (10–35 кВ). Эта модель ABB 1MRK008514-AB REC650 сочетает в себе дополнительные дискретные и аналоговые каналы, а также улучшенные коммуникационные функции, что делает её идеальной для электросетевых подстанций, промышленных цехов и распределительных сетей. ABB 1MRK008514-AB REC650 обеспечивает точную синхронизацию с реле REC650, поддерживая быстрый отклик на аварийные сигналы и интеграцию с системами автоматизации через популярные промышленные протоколы. ABB 1MRK008514-AB REC650 упрощает расширение существующих установок, не требуя сложной переконфигурации реле. [Insert product link here, enwrapping it in brand and model: ABB 1MRK008514-AB REC650]
Параметры продукта ABB 1MRK008514-AB REC650
- Тип модуля: Комбинированный модуль расширения (дискретные входы, аналоговые входы/выходы) для защитного реле ABB REC650.
- Параметры дискретных входов:
- Количество каналов: 12 независимых, с регулируемой фильтрацией (0.5–50 мс).
- Тип сигнала: 24 VDC (активные или пассивные контакты), защита от перегрузки до 30 мА.
- Параметры аналоговых входов:
- Количество каналов: 6, поддерживаемые сигналы: 4–20 мА, 0–10 В, Pt100 (температура).
- Точность: 0.1% полного диапазона (для 4–20 мА), 0.2% для Pt100.
- Разрешение: 16 бит, частота выборки: 200 Гц на канал.
- Параметры аналоговых выходов:
- Количество каналов: 4, тип сигнала: 4–20 мА (настраиваемые).
- Точность: ±0.1% полного диапазона, максимальный ток на канал: 20 мА.
- Электрические параметры:
- Питание: 24 VDC (от реле REC650 или внешнего redundantного источника), ток потребления ≤180 мА.
- Изоляция: 2500 VAC между каналами, реле и корпусом.
- Рабочая среда:
- Температура: -30°C – +70°C, влажность: 5% – 95% (с конденсацией).
- Защита корпуса: IP20 (монтаж в шкафу реле), материал: огнезащитный пластик (UL94 V-0).
Преимущества и особенности ABB 1MRK008514-AB REC650
- Универсальность: Наличие дискретных входов, аналоговых входов и выходов в одном модуле позволяет подключать разнообразные устройства — от датчиков положения контактов до регулируемых клапанов.
- Легкая интеграция: Автоматическое распознавание реле REC650 при подключении сокращает время настройки до 15–20 минут, не требуя дополнительных драйверов.
- Стабильность в шумных средах: Высокая защита от электромагнитных помех (EMC Class A) гарантирует точность измерений даже вблизи двигателей, трансформаторов или высоковольтных линий.
- Гибкость: Возможность индивидуальной настройки фильтров для дискретных входов позволяет адаптировать модуль под специфику промышленных условий (например, подавление вибрационных помех).
Применение ABB 1MRK008514-AB REC650 в отраслях
- Электросетевые подстанции 10–35 кВ:
- Мониторинг и регулировка распределительных сетей: ABB 1MRK008514-AB REC650 принимает сигналы от датчиков тока (4–20 мА) и контактов переключателей (дискретные входы), а аналоговые выходы управляют регулирующими устройствами, поддерживая стабильное напряжение.
- Промышленные цехи:
- Защита и контроль электродвигателей: Аналоговые входы измеряют температуру обмоток (Pt100), а выходы 4–20 мА регулируют скорость вращения, предотвращая перегрев.
- Тепловые электростанции (малые):
- Управление вспомогательными системами: Дискретные входы обрабатывают сигналы аварийных кнопок, а аналоговые — данные о давлении в трубопроводах, обеспечивая оперативное реагирование на отклонения.
Сравнение с конкурентами
По сравнению с модулями расширения для аналогичных реле, ABB 1MRK008514-AB REC650 обладает:
- Более сбалансированным набором каналов: 12 дискретных + 6 аналоговых входов + 4 аналоговых выходов против 10+4+2 у конкурентов (например, Schneider Electric Sepam Module), что лучше подходит для средних систем.
- Лучшей совместимостью: Специально разработан для REC650, в отличие от универсальных модулей, что исключает конфликты и сокращает задержки.
- Ширешим диапазоном рабочих температур: -30°C – +70°C против -25°C – +65°C у большинства аналогов, адаптируясь к суровым климатам.
Советы по выбору и предостережения
- Выбор: ABB 1MRK008514-AB REC650 подходит для систем с реле REC650, требующих расширения каналов и добавления регулирующих функций (подстанции среднего напряжения, промышленные цехи). Убедитесь, что реле REC650 имеет firmware ≥5.0 для полной поддержки модуля.
- Предостережения:
- При монтаже используйте экранированные кабели для аналоговых сигналов (4–20 мА) при длине более 15 метров, чтобы минимизировать электромагнитные помехи.
- Для модели ABB 1MRK008514-AB REC650 важно выполнять калибровку аналоговых каналов раз в 3 года через ПО ABB Relion Engineering Tool, чтобы сохранить заявленную точность.
- Не превышайте суммарный ток на аналоговых выходах (80 мА), распределяя нагрузку均匀но между каналами.
- При подключении Pt100 используйте трипроводные кабели для компенсации падения напряжения, особенно на больших расстояниях.
