Описание

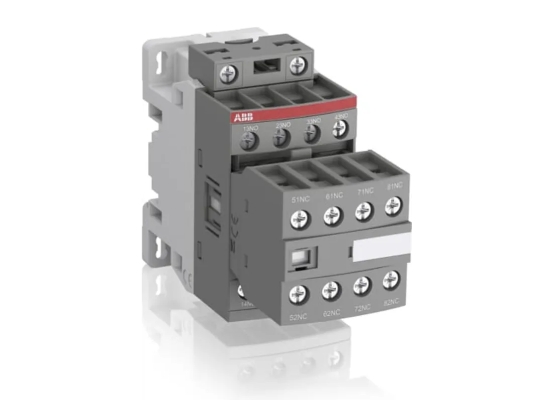

Описание продукта ABB 1SBH137001R1380
ABB 1SBH137001R1380 — мощный промышленный контактор компании ABB, разработанный для управления тяжелыми трехфазными нагрузками в агрессивных промышленных условиях. Эта модель ABB 1SBH137001R1380 отличается повышенной токовой выносливостью и надежностью, что делает её идеальной для коммутации двигателей большой мощности, нагревательных установок и электроприводов. ABB 1SBH137001R1380 легко интегрируется с защитными модулями ABB серии 1SAP и контроллерами PLC, обеспечивая стабильную работу даже при частых циклах срабатывания. ABB 1SBH137001R1380 широко используется в металлургической, добывающей и энергетической промышленности, где требуется высокопроизводительное оборудование для тяжелых эксплуатационных условий. [Insert product link here, enwrapping it in brand and model: ABB 1SBH137001R1380]
Параметры продукта ABB 1SBH137001R1380
- Тип устройства: Контактор для тяжелых трехфазных нагрузок с повышенной токовой выносливостью.
- Электрические параметры:
- Номинальное напряжение сети: 400 VAC (трехфазное).
- Тип катушки управления: 24 VDC.
- Ток катушки: ≤180 мА.
- Номинальный ток коммутации: 80 А @ 400 VAC.
- Максимальный разрушающий ток: 800 А (кратковременный, 0.1 секунда).
- Мощность управляемого двигателя: до 45 кВт (при 400 VAC).
- Контактная конфигурация:
- Основные контакты: 3NO (для трехфазных цепей).
- Дополнительные контакты: 2NO + 2NC (встроенные, с возможностью расширения до 4NO + 4NC через модули).
- Материал контактов: серебро с индийным и платиновым покрытием (для повышения стойкости к искрам и окислению).
- Механические характеристики:
- Габариты: 120 × 90 × 160 мм (ширина × глубина × высота).
- Монтаж: На рейку DIN (35 мм) или на плоскую поверхность с кронштейнами.
- Корпус: Металлический с усиленным теплоотводом, защита IP20.
- Температурный диапазон работы: -30°C – +75°C.
- Количество циклов работы: ≥1 000 000.
Преимущества и особенности ABB 1SBH137001R1380
- Высокая токовая выносливость: Контакты с индийным добавлением выдерживают ток до 80 А, что позволяет управлять двигателями мощностью до 45 кВт — критично для тяжелой промышленности (например, добывающих шахт).
- Расширяемость: Возможность добавления дополнительных контактных модулей (например, ABB 1SAP140300R0271) до 4NO + 4NC, что обеспечивает гибкость в построении сложных управляющих цепей.
- Усиленный теплоотвод: Металлический корпус с ребристым дизайном эффективно рассеивает тепло, предотвращая перегрев при длительной работе на предельных нагрузках (например, в металлургических печах).
- Стойкость к экстремальным условиям: Работа в диапазоне -30°C – +75°C и защита от вибраций (амплитуда до 2 мм) делает контактор подходящим для зон с пылью, влажностью и перепадами температуры.
Применение ABB 1SBH137001R1380 в отраслях
- Металлургические комбинаты:
- Управление электродвигателями прокатных станков: ABB 1SBH137001R1380 коммутирует трехфазную цепь двигателя (45 кВт) и через 2NC-контакты сигнализирует о перегрузке в систему аварийного отключения.
- Добывающая промышленность:
- Контроль гидравлических насосов в шахтах: Контактор управляет насосами (80 А @ 400 VAC) и через 2NO-контакты передает данные о состоянии на удаленный мониторинг, обеспечивая непрерывность добычи.
- Электростанции:
- Управление вентиляционными системами котлов: 3NO-контакты коммутируют цепь мощных вентиляторов, а дополнительные контакты интегрируются с реле времени для регулировки интенсивности охлаждения.
Сравнение с конкурентами
По сравнению с контакторами других брендов (например, Siemens SIRIUS, Schneider Electric TeSys), ABB 1SBH137001R1380 обладает:
- Большим номинальным током: 80 А против 63–75 А у конкурентов, что расширяет возможности управления более мощными двигателями.
- Ширешим температурным диапазоном: -30°C – +75°C против -25°C – +70°C у аналогов, делавая его подходящим для более агрессивных условий.
- Большим количеством расширяемых контактов: Базовая конфигурация 2NO + 2NC с возможностью расширения против 1–2 контактов у большинства конкурентов, сокращая количество дополнительных модулей.
Советы по выбору и предостережения
- Выбор: Рекомендуется для управления трехфазными двигателями мощностью до 45 кВт (400 VAC) или нагрузками с током до 80 А. Оптимально подходит для металлургической, добывающей и энергетической промышленности.
- Предостережения:
- Обязательно используйте с защитным реле перегрузки ABB (например, 1SAP170901R0101) для предотвращения повреждения контактов при замедлении или блокировке двигателя.
- Для модели ABB 1SBH137001R1380 важно обеспечить эффективный теплоотвод: при монтаже оставьте зазоры ≥70 мм между соседними устройствами, особенно в условиях температуры >60°C.
- Используйте кабели с сечением не менее 16 мм² для подключения нагрузок (80 А) и убедитесь в надежном заземлении, чтобы минимизировать электромагнитные помехи.
- Регулярно проверяйте состояние контактов на наличие искровых следов и окисления — особенно после работы с индуктивными нагрузками (двигатели, трансформаторы).
