Описание

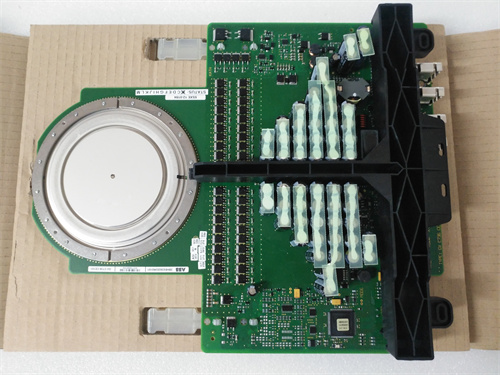

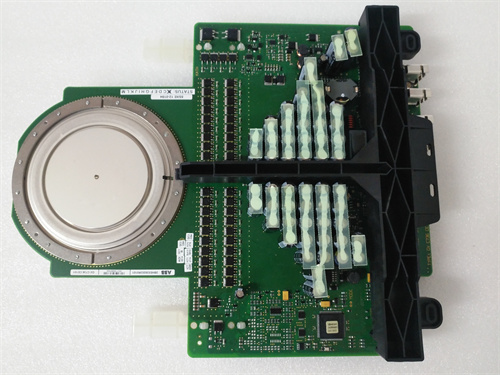

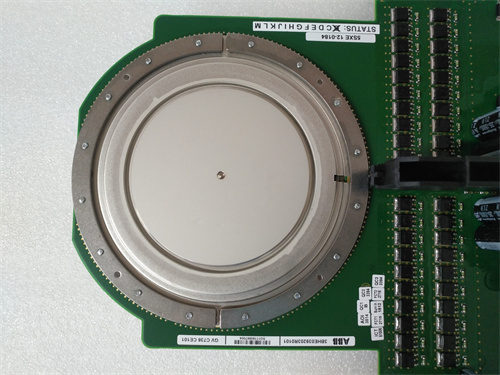

ABB 3BHE022886R0101 — Надежный силовой модуль для промышленной автоматизации и энергетики
ABB 3BHE022886R0101 — высокопроизводительный силовой модуль, разработанный компанией ABB — глобальным лидером в области электроники и автоматизации промышленных процессов. Специально предназначен для использования в системах управления мощными электроприводами, преобразователях частоты и энергетических установках, ABB 3BHE022886R0101 сочетает в себе высокую мощность, стабильную работу и прочную конструкцию, становясь ключевым компонентом для металлургической, энергетической, нефтегазовой и автомобильной отраслей.
Описание продукта
ABB 3BHE022886R0101 — силовой модуль на основе инверторной технологии, предназначенный для преобразования электроэнергии и управления мощными электродвигателями (до 200 кВт) с регулируемой скоростью вращения. Продукт ABB 3BHE022886R0101 отличается инновационным дизайном с использованием высококачественных силовых полупроводников (IGBT) класса H, которые обеспечивают низкие потери энергии, высокую эффективность (до 98.5%) и длительный срок службы.
ABB 3BHE022886R0101 оснащен встроенным системой охлаждения (альтернативно — воздушное или жидкостное охлаждение по запросу) и комплексом защитных функций: защита от перегрузки, короткого замыкания, переvoltaжа, низкого напряжения и перегрева. Модуль поддерживает работу с трехфазным током напряжением 380–480 В (50/60 Гц) и обеспечивает регулируемый выходной ток до 315 А, что позволяет ему адаптироваться к различным типам электроприводов и нагрузкам.
Особенно ценна функция интеграции с системами автоматизации ABB 3BHE022886R0101 — модуль поддерживает промышленные коммуникационные протоколы PROFIBUS DP, Modbus TCP и Ethernet/IP, что позволяет управлять его работой через контроллеры ABB (например, AC 800M) или сторонние ПЛК, а также передавать данные о состоянии модуля в системы мониторинга (SCADA/DCS). Конструкция модуля оптимизирована для промышленных условий: металлический корпус с классом защиты IP21 (для настенного монтажа) или IP54 (для открытого монтажа), широкий диапазон рабочих температур (-10 °C до +55 °C) и устойчивость к электромагнитным помехам (соответствие стандартам EN 61000).
Модуль ABB 3BHE022886R0101 легко интегрируется в существующие системы автоматизации благодаря стандартным разъемам и совместимости с программным обеспечением ABB Control Builder Plus. Встроенные диагностические функции позволяют операторам в реальном времени отслеживать параметры работы (ток, напряжение, температура, состояние защиты) и быстро выявлять неисправности, минимизируя время простоя.
Технические параметры
- Бренд: ABB
- Модель: ABB 3BHE022886R0101
- Тип устройства: Силовой инверторный модуль для электроприводов
- Основное назначение: Управление мощными электродвигателями с регулируемой скоростью
- Силовые компоненты: IGBT класса H (600 В/450 А)
- Входное напряжение: Трехфазное 380–480 ВАС ±10% (50/60 Гц)
- Выходное напряжение: Регулируемое трехфазное 0–480 ВАС
- Максимальный выходной ток: 315 А (продолжительный режим), 400 А (кратковременный, 1 мин)
- Мощность: До 200 кВт (при 480 ВАС)
- Эффективность: До 98.5%
- Охлаждение: Встроенное воздушное охлаждение (опционально — жидкостное)
- Защитные функции: Перегрузка, короткое замыкание, переvoltaж, низкое напряжение, перегрев, защита от ЭМП
- Коммуникационные протоколы: PROFIBUS DP, Modbus TCP, Ethernet/IP
- Диагностика: Встроенная система диагностики с передачей данных о состоянии
- Питание контроллера: 24 ВДС ±10% (потребление ≤20 Вт)
- Рабочая температура: -10 °C до +55 °C
- Хранилище температура: -40 °C до +85 °C
- Класс защиты: IP21 (настенный монтаж), IP54 (открытый монтаж) — опционально
- Корпус: Металлический (алюминиевый сплав)
- Тип монтажа: Настенной или модульный (в шкафы ABB)
- Размеры (Д×Ш×В): 450 мм × 320 мм × 280 мм
- Вес: Примерно 18 кг
- Совместимость: Контроллеры ABB AC 800M, сторонние ПЛК, электродвигатели до 200 кВт
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, GOST Р, RoHS
Преимущества и особенности
- Высокая эффективность: До 98.5%, минимизация потерь электроэнергии.
- Надежность: Использование IGBT класса H и продуманная система защиты, длительный срок службы.
- Гибкость: Поддержка различных типов электроприводов и коммуникационных протоколов.
- Прочность: Индустриальная конструкция с широким диапазоном рабочих температур и устойчивостью к ЭМП.
- Легкая интеграция: Совместимость с системами ABB и сторонними оборудованием, стандартные разъемы.
- Детальная диагностика: Встроенные функции мониторинга и выявления неисправностей.
- Энергосбережение: Регулируемая скорость вращения двигателей, снижение потребления электроэнергии в режимах низкой нагрузки.
Области применения и примеры использования
- Металлургическая промышленность: В сталелитейном заводе ABB 3BHE022886R0101 используется для управления электродвигателями рольгангов на линии прокатки. Модуль обеспечивает плавную регулировку скорости роликов в зависимости от толщины стали, что улучшает качество продукции и снижает износ оборудования. Защитные функции предотвращают перегрузку двигателей при неожиданных нагрузках.
- Энергетика: На тепловой электростанции ABB 3BHE022886R0101 управляет приводами насосов циркуляции пара и вентиляторов котлов. Благодаря регулируемой скорости, модуль снижает потребление электроэнергии на 25–30% по сравнению с традиционными системами с фиксированной скоростью, а интеграция с SCADA позволяет дистанционно контролировать работу приводов.
- Нефтегазовая промышленность: На морской платформе ABB 3BHE022886R0101 используется для управления компрессорами и насосами для транспортировки нефти и газа. Прочная конструкция с классом защиты IP54 обеспечивает надежную работу в условиях высокой влажности и соли, а система диагностики позволяет операторам своевременно выявлять проблемы, предотвращая аварийные остановки.
- Автомобильная промышленность: В автомобильном заводе ABB 3BHE022886R0101 управляет электродвигателями конвейеров сборочной линии. Модуль обеспечивает синхронную работу конвейеров с высокой точностью, а возможность быстрой настройки через программное обеспечение упрощает переключение на производство новых моделей автомобилей.
Сравнение с конкурентами
| Параметр | ABB 3BHE022886R0101 | Конкурентный продукт (Универсальный силовой модуль) | Преимущество ABB |
|---|---|---|---|
| Эффективность | До 98.5% | До 96% | Высокая энергоэффективность, снижение затрат на электроэнергию |
| Максимальный ток | 315 А (продолжительный) | 250 А (продолжительный) | Возможность управления более мощными двигателями |
| Защитные функции | Перегрузка, короткое замыкание, переvoltaж, перегрев, ЭМП | Только основные функции (перегрузка, короткое замыкание) | Более полная защита оборудования и модуля |
| Коммуникационные протоколы | PROFIBUS DP, Modbus TCP, Ethernet/IP | Только Modbus RTU | Широкая совместимость с системами автоматизации |
| Рабочая температура | -10 °C до +55 °C | 0 °C до +45 °C | Устойчивость в экстремальных температурных условиях |
| Класс защиты | IP21/IP54 | IP20 | Лучшая защита от пыли и влаги (для IP54) |
| Вес | 18 кг | 22 кг | Легковесность, облегчает монтаж и транспортировку |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте ABB 3BHE022886R0101, если вам нужен силовой модуль для: 1) Управления электродвигателями мощностью до 200 кВт с регулируемой скоростью; 2) Работы в сложных промышленных условиях (экстремальные температуры, влажность, ЭМП); 3) Интеграции с системами автоматизации ABB или сторонними ПЛК; 4) Энергосбережения и снижения эксплуатационных затрат. При выборе учитывайте мощность двигателя, входное напряжение, требуемый класс защиты и коммуникационные протоколы.
Меры предосторожности
- При установке ABB 3BHE022886R0101 соблюдайте требования к монтажу: обеспечьте достаточное пространство для охлаждения (не менее 10 см вокруг модуля), избегайте установки в местах с прямым солнечным освещением или попаданием влаги (если не используется вариант IP54).
- Перед подключением проверьте соответствие входного напряжения и тока параметрам модуля. Используйте только оригинальные кабели и разъемы ABB для подключения двигателя и коммуникационных линий.
- Настройте модуль через программное обеспечение ABB Control Builder Plus: задайте параметры двигателя (мощность, ток, скорость), тип защиты и коммуникационные настройки. Не изменяйте заводские настройки без необходимости.
- Регулярно проверяйте состояние системы охлаждения: очищайте фильтры от пыли (для воздушного охлаждения) или проверяйте уровень и состояние жидкости (для жидкостного охлаждения).
- При обнаружении неисправностей (например, сигналы аварии, необычные звуки или перегрев) немедленно отключите модуль от питания и обратитесь к авторизованному сервисному центру ABB. Не пытайтесь самостоятельно ремонтировать модуль.
Обслуживание
- Плановое обслуживание: Проводите осмотр модуля каждые 6 месяцев: проверяйте состояние кабелей и разъемов, очищайте корпус от пыли, проверяйте работу системы охлаждения и индикаторы состояния.
- Калибровка: Каждый год проверяйте параметры модуля с использованием сертифицированных измерительных инструментов. Калибровка рекомендуется проводить специалистами сервисного центра ABB.
- Обновление прошивки: Отслеживайте выпуски новых версий прошивки на официальном сайте ABB и обновляйте модуль в установленном порядке — это улучшает функциональность и исправляет возможные ошибки.
- Запасные части: Для критических производственных процессов рекомендуется хранить запасные компоненты (например, фильтры охлаждения, силовые цепи) и дополнительный модуль ABB 3BHE022886R0101 для быстрого замены в случае поломки.
ABB 3BHE022886R0101 — высокопроизводительный и надежный силовой модуль, который становится важным элементом систем автоматизации промышленных предприятий. Благодаря своей эффективности, надежности, гибкости и легкой интеграции, он помогает улучшить качество продукции, снизить энергопотребление и эксплуатационные затраты, а также повысить безопасность работы оборудования.
