Описание
Описание продукта

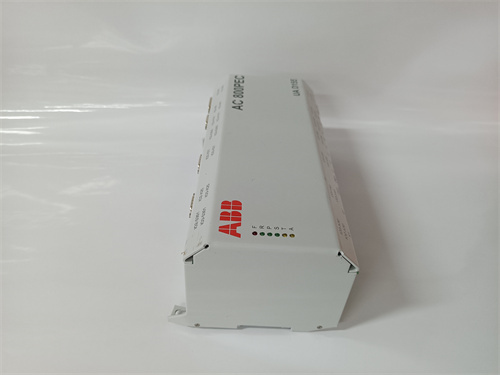

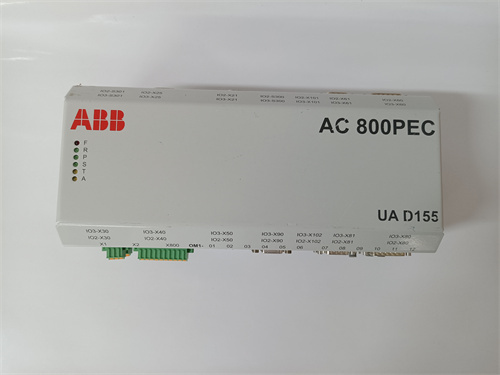

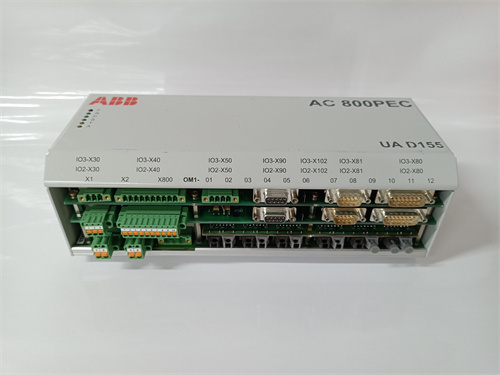

ABB 3BHE029110R0111представляет собой модуль ввода-вывода (I/O модуль) для высоконадежных контроллеров серии AC 800M High Integrity в составе системы автоматизации ABB Ability™ System 800xA. Этот модуль служит критически важным интерфейсом, непосредственно связывающим процессор безопасности с полевыми устройствами – датчиками (входы) и исполнительными механизмами (выходы) – в таких приложениях, как системы аварийного останова (ESD). Модуль ABB 3BHE029110R0111 обеспечивает преобразование сигналов, гальваническую развязку и диагностику подключенных каналов. Благодаря своей конструкции, модуль 3BHE029110R0111 способен работать в резервированных конфигурациях, что является ключевым требованием для систем функциональной безопасности. Выбор ABB 3BHE029110R0111 гарантирует надежное и безопасное взаимодействие между логикой контроллера и технологическим процессом. Вся диагностика модуля ABB 3BHE029110R0111 доступна непосредственно в среде System 800xA.
Параметры продукта
- Тип модуля: Модуль дискретного (цифрового) или аналогового ввода-вывода для AC 800M High Integrity.
- Назначение: Подключение к полевым устройствам (датчикам, клапанам, реле) в системах безопасности.
- Архитектура: Поддержка резервирования каналов ввода-вывода (например, 1oo2, 2oo3) для повышения доступности и безопасности.
- Количество каналов: Конкретное число дискретных или аналоговых каналов (например, 16 DI, 8 DO, 8 AI и т.д.).
- Типы сигналов: В зависимости от исполнения: 24В DC, токовый сигнал 4-20 мА, сухой контакт и др.
- Гальваническая развязка: Наличие развязки между полевыми цепями и логической стороной контроллера для защиты от помех.
- Диагностика: Встроенная диагностика обрыва провода, короткого замыкания, превышения диапазона.
- Сертификация: Соответствие стандартам функциональной безопасности (IEC 61508) для использования в контурах SIL 2/SIL 3.
Преимущества и особенности
- Функциональная безопасность: Разработан и сертифицирован для применения в системах, выполняющих функции безопасности, с возможностью реализации архитектур с резервированием каналов.
- Высокая доступность: Возможность работы в резервированных конфигурациях (H-Red I/O) минимизирует риск ложного срабатывания или отказа выполнения функции безопасности.
- Расширенная диагностика: Непрерывный самоконтроль и диагностика полевых цепей позволяют выявлять неисправности на ранней стадии, повышая готовность системы.
- Горячая замена: Конструкция, как правило, поддерживает возможность замены модуля в рабочей системе (при соблюдении условий резервирования и процедур) без остановки процесса.
- Полная интеграция: Бесшовная интеграция в среду System 800xA и Control Builder M, где конфигурация, присвоение тегов и диагностика выполняются централизованно.
- Надежность: Компоненты и конструкция рассчитаны на длительный срок службы в промышленных условиях.
Примеры применения в различных областях
- Нефтегазовая промышленность: Подключение датчиков давления и температуры, аварийных кнопок, датчиков пламени (входы) и отсечных клапанов, сигнальных сирен (выходы) в составе ESD/F&G систем на НПЗ и платформах.
- Химическое производство: Резервированное считывание сигналов с критических датчиков уровня в реакторах и управление аварийными клапанами сброса давления.
- Энергетика: Применение в системах защиты турбогенераторов (Turbine Trip System) для контроля вибрации, скорости и управления стопорными клапанами.
- Металлургия: Безопасное отключение печей и конвейеров при срабатывании аварийных концевиков или датчиков загазованности.
- Транспортировка газа: Управление кранами аварийного отключения (ESD valves) на линейной части магистральных газопроводов.
Сравнение с аналогами конкурентов
- Против Siemens (ET 200SP F / ET 200M F): Модули безопасности Siemens распределены через интерфейс PROFIsafe. Модуль <a href=”https://new.abb.com/products/3BHE029110R0111″ target=”_blank”>ABB 3BHE029110R0111</a> является частью централизованной стойки AC 800M HI. Подход ABB часто обеспечивает более низкую задержку ввода-вывода и более тесную интеграцию с DCS, в то время как распределенная архитектура Siemens предлагает большую гибкость размещения.
- Против Honeywell (FTA / Safety I/O): Honeywell также использует централизованные модули ввода-вывода для своих систем безопасности. Ключевым отличием ABB 3BHE029110R0111 является его работа в единой среде с базовыми модулями управления AC 800M, что упрощает аппаратную и программную архитектуру для гибридных систем, снижая общую стоимость владения.
Рекомендации по выбору и важные замечания
- Определение типа сигнала: Точное определение необходимого типа сигналов (DI, DO, AI, AO) и их количество является первым шагом при выборе модуля ABB 3BHE029110R0111.
- Архитектура безопасности: Необходимо провести анализ рисков и определить требуемую архитектуру ввода-вывода (например, 1oo1, 1oo2, 2oo3) для каждой функции безопасности. Это напрямую влияет на количество и конфигурацию модулей.
- Требования к SIL: Убедитесь, что выбранный конкретный модуль ввода-вывода (исполнение) сертифицирован для требуемого уровня SIL вашего приложения.
- Конфигурация резервирования: Если требуется резервирование ввода-вывода, необходимо спланировать установку двух (или более) модулей и их правильную конфигурацию в Control Builder M.
- Монтаж и подключение: Строго следуйте руководствам по монтажу и требованиям к экранированию. Для цепей безопасности часто применяется физическое разделение кабельных трасс.
- Тестирование и валидация: Все контуры с использованием модулей 3BHE029110R0111 должны проходить регулярное функциональное тестирование в соответствии с планом обеспечения безопасности (Safety Plan). Все изменения в конфигурации требуют повторной валидации.
