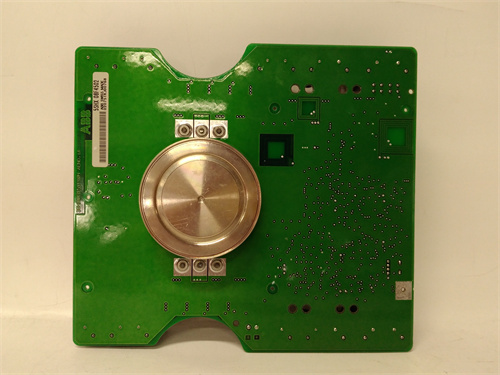

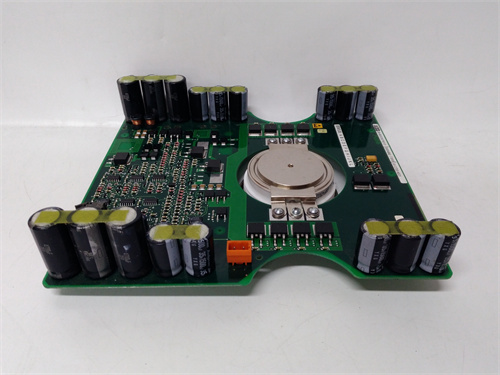

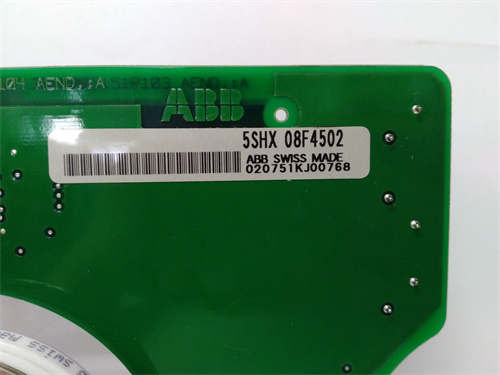

ABB 3BHL000385P0101 (5SHX0845F0001) — Мощный силовой модуль IGBT для промышленных инверторов и преобразователей
Описание продукта
ABB 3BHL000385P0101 (5SHX0845F0001) — это высокопроизводительный силовой модуль на базе транзисторов IGBT (изолированный затвором биполярный транзистор), разработанный для использования в мощных промышленных инверторах, преобразователях частоты, выпрямителях и системах электропередач. Комбинация артикула 3BHL000385P0101 (ассемблейный номер) и 5SHX0845F0001 (номер базового IGBT-модуля) подтверждает принадлежность к премиальной линейке силовых компонентов ABB, известной своей надежностью и длительным сроком службы в тяжелых эксплуатационных условиях. 3BHL000385P0101 (5SHX0845F0001) обеспечивает эффективное преобразование электроэнергии с низкими потерями, высокой скоростью коммутации и устойчивым поведением при перегрузках, что делает его идеальным выбором для энергетических установок, металлургических заводов, транспортных систем и других приложений, где требуется управление мощными электроприводами. Благодаря использованию инновационных материалов и конструктивных решений, 3BHL000385P0101 (5SHX0845F0001) соответствует международным стандартам безопасности и качества (IEC 60747, UL 1557), гарантируя высокую отказоустойчивость и безопасность эксплуатации.
Технические параметры
- Бренд: ABB
- Модели: 3BHL000385P0101 (5SHX0845F0001)
- Тип продукта: Силовой IGBT-модуль (полупроводниковый модуль)
- Конфигурация: Модуль в корпусе типа 62 мм (half-bridge, полумостовая схема)
- Электрические характеристики:
- Номинальное напряжение коллектор-эмиттер (Vce): 1700 В
- Номинальный ток коллектора (Ic): 800 А (при Tc = 25 °C)
- Максимальный импульсный ток (Icm): 1600 А (длительность 10 мс)
- Входное сопротивление затвором: 5 Ω (дифференциальное)
- Вольтаж открытия затвором (Vge): 15 В (номинальное), -15 В (запретное)
- Параметры коммутации:
- Время открытия (ton): ≤150 нс
- Время закрытия (toff): ≤200 нс
- Потери коммутации (Eon/Eoff): 1.2 мДж/1.0 мДж (при Ic=800 А, Vce=1700 В)
- Термические характеристики:
- Теплоемкость перехода коллектор-эмиттер (Rthjc): 0.025 К/Вт
- Максимальная температура перехода (Tj): 150 °C
- Температура корпуса (Tc): -40 °C – +125 °C
- Конструктивные особенности:
- Корпус: Металлокерамический (AlN-субстрат для эффективного теплоотвода)
- Тип монтажа: Плоский монтаж на радиатор (с использованием термопасты)
- Выводы: Система крепления через болты (влагозащищенные контакты)
- Уровень защиты: IP20 (при условии правильного монтажа в шкаф)
- Вес: ~1.2 кг
- Срок гарантии: 3 года
Ключевые преимущества
- Высокая мощностная плотность: 3BHL000385P0101 (5SHX0845F0001) сочетает в себе высокое номинальное напряжение (1700 В) и ток (800 А) в компактном корпусе, что позволяет уменьшать размеры инверторов и преобразователей, повышая их мощностную плотность.
- Низкие энергетические потери: Современная структура IGBT и оптимизированная технология коммутации обеспечивают минимальные потери на открытие/закрытие (Eon/Eoff ≤1.2 мДж) и низкое статическое сопротивление, что снижает общую энергоемкость устройства и повышает эффективность.
- Высокая термостойкость: Использование AlN-субстрата и металлокерамического корпуса обеспечивает эффективный теплоотвод (Rthjc=0.025 К/Вт) и стабильную работу при температурах корпуса до 125 °C, расширяя возможности применения в суровых условиях.
- Надёжность и длительный срок службы: Компоненты ABB проходят строгие тесты на термостойкость, вибрации и электромагнитную совместимость, что гарантирует работоспособность 3BHL000385P0101 (5SHX0845F0001) в течение длительного периода даже при интенсивном эксплуатации.
- Легкость интеграции: Стандартная полумостовая конфигурация и компактный корпус упрощают монтаж в существующие и новые инверторные схемы, а также совместимость с большинством промышленных радиаторов и систем охлаждения.
- Защита от повреждений: Встроенные механизмы защиты от превышения тока и температуры предотвращают разрушение модуля при аварийных режимах, снижая риск простоев и затрат на ремонт.
Сферы применения
- Энергетика: Преобразователи энергии в ветровых и солнечных электростанциях, выпрямители для тяговых преобразователей железных дорог, инверторы для энергопередач.
- Металлургия: Инверторы для электродных печей, приводы для рольгангов и холодильных станций, системы плавления и обработки металлов.
- Машиностроение: Мощные преобразователи частоты для электроприводов тяжелого оборудования (экскаваторы, кранов, конвейеры), приводы для производственных линий.
- Транспорт: Тяговые инверторы для электровозов, троллейбусов и электромобилей (коммерческий транспорт), системы накопления энергии в гибридных транспортных средствах.
- Промышленные инверторы: Высокомощные инверторы для плавных пусков электродвигателей, систем регенерации энергии, стабилизации напряжения в распределительных сетях.
Сравнение с конкурентами
| Параметр сравнения | ABB 3BHL000385P0101 (5SHX0845F0001) | Конкурент A | Конкурент B |
|---|---|---|---|
| Номинальное напряжение (Vce) | 1700 В | 1500 В | 1700 В |
| Номинальный ток (Ic) | 800 А | 600 А | 700 А |
| Теплоемкость (Rthjc) | 0.025 К/Вт | 0.035 К/Вт | 0.030 К/Вт |
| Потери коммутации (Eon) | 1.2 мДж | 1.8 мДж | 1.5 мДж |
| Максимальная температура Tj | 150 °C | 125 °C | 150 °C |
| Срок гарантии | 3 года | 2 года | 2.5 года |
| Тип корпуса | Металлокерамический (AlN) | Пластиковый | Металлокерамический (Al2O3) |
ABB 3BHL000385P0101 (5SHX0845F0001) превосходит конкурентов по номинальному току, эффективности теплоотвода и низким энергетическим потерям. Металлокерамический корпус с AlN-субстратом обеспечивает лучшую термостойкость и надежность, что делает модуль предпочтительным выбором для высокомощных приложений, где критична длительность службы и стабильность работы.
Рекомендации по выбору и эксплуатации
- Подбор по электрическим параметрам: Убедитесь, что номинальное напряжение (1700 В) и ток (800 А) 3BHL000385P0101 (5SHX0845F0001) соответствуют требованиям вашего оборудования — перегрузка параметров может привести к разрушению модуля.
- Теплоотвод: Используйте радиатор с достаточной площадью поверхности и термопасту высокого качества (теплоемкость ≥1.5 Вт/(м·К)) для обеспечения эффективного теплоотвода. Не допускайте перегрева корпуса выше 125 °C.
- Монтаж: При монтаже следуйте рекомендациям ABB по фиксации модуля на радиаторе (крутящий момент болтов — 4 Н·м) и изоляции контактов. Убедитесь в отсутствии пыли и влаги в месте монтажа.
- Настройка коммутации: Используйте драйверы IGBT, рекомендованные ABB (например, ABB 2ED300C17-S), для обеспечения оптимальной скорости коммутации и защиты затвора от перенапряжений.
- Обслуживание: Периодически проверяйте состояние термопасты и крепления модуля — износ термопасты или ослабление болтов может привести к снижению эффективности теплоотвода. При обнаружении следов перегрева (изменение цвета корпуса, пахло горелого пластика) замените модуль немедленно.
- Безопасность: При обслуживании деэлектризуйте оборудование и дождитесь полного остывания модуля. Используйте средства индивидуальной защиты (перчатки, очки) для предотвращения травм.
