Описание

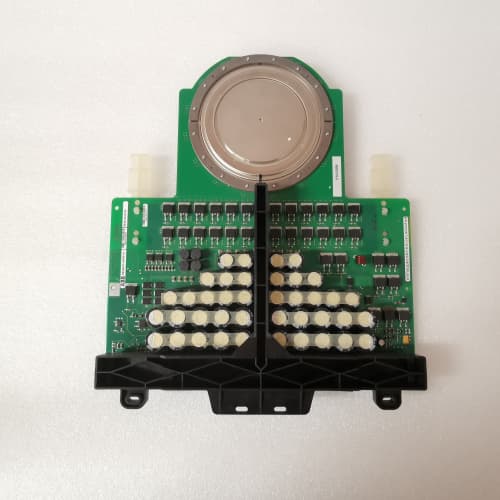

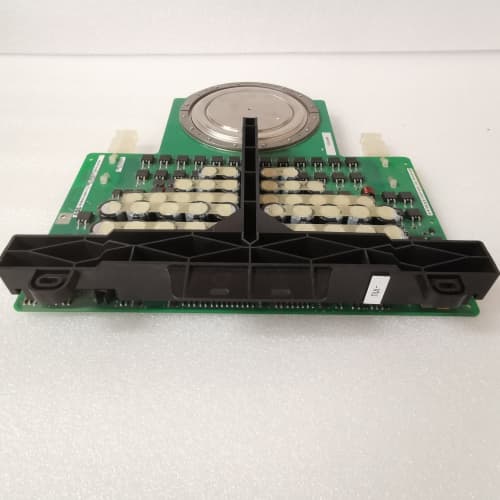

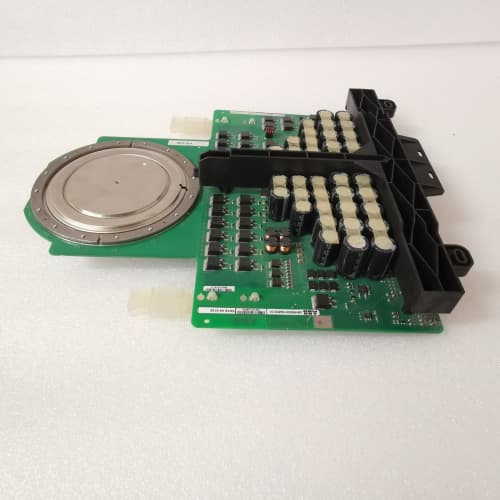

ABB 5SHX2645L0001, также известный под кодом заказа 3BHL000389P0101, представляет собой высоковольтный IGBT-модуль, используемый в качестве ключевого силового полупроводникового компонента в преобразователях частоты и системах управления энергией среднего напряжения компании ABB. Этот модуль, например, является типовым компонентом для ремонта и обслуживания преобразователей серии ACS 1000, ACS 5000 и других. Модуль ABB 5SHX2645L0001 (доступен для заказа по ссылке) отвечает за высокочастотное переключение больших токов и напряжений, что позволяет плавно регулировать скорость и момент мощных электродвигателей переменного тока.
(Заголовок) Технические параметры и характеристики
- Тип изделия: IGBT-модуль (изолированный модуль с двусторонним охлаждением).
- Класс напряжения: Рассчитан на использование в схемах среднего напряжения (обычно в диапазоне до 3300V или 4500V, в зависимости от архитектуры преобразователя).
- Номинальный ток: Высокий номинальный ток, позволяющий управлять мощными двигателями (сотни ампер в зависимости от режима работы).
- Конфигурация: Модуль может содержать в одном корпусе несколько IGBT-транзисторов и диодов, образующих типовые топологии (полумост, H-мост).
- Конструкция: Использует передовую технологию с изолированной керамической подложкой для обеспечения высокого напряжения пробоя и эффективного отвода тепла.
- Монтаж: Устанавливается в специальный слот силовой части преобразователя и требует равномерного прижима к системе охлаждения (радиатору с водяным или воздушным охлаждением).
(Заголовок) Преимущества и ключевые особенности
- Высокая надежность: Спроектирован для длительной работы в жестких промышленных условиях с циклическими нагрузками. Конструкция модуля ABB 5SHX2645L0001 обеспечивает высокую устойчивость к тепловым и электрическим перегрузкам.
- Низкие динамические потери: Современная технология IGBT позволяет минимизировать потери при переключении, что повышает общий КПД преобразователя.
- Компактность и мощность: Интеграция нескольких ключей в одном корпусе позволяет создавать мощные и при этом относительно компактные силовые шкафы.
- Простота замены: Модульная конструкция силовых платформ ABB позволяет производить замену вышедшего из строя компонента ABB 5SHX2645L0001 (процедура описана в руководстве) с минимальным временем простоя, по сравнению с ремонтом дискретных компонентов.
- Полная совместимость: Оригинальный модуль гарантирует полную электрическую, тепловую и механическую совместимость с преобразователем, для которого он предназначен.
(Заголовок) Применение в промышленности
Данный IGBT-модуль применяется в широком спектре отраслей, где используются мощные регулируемые электроприводы среднего напряжения:
- Горнодобывающая промышленность: Приводы шаровых и стержневых мельниц, конвейеров большой длины, шахтных подъемников.
- Металлургия: Приводы прокатных станов, клетей, моталок, вентиляторов дутья.
- Нефтегазовая промышленность: Приводы центробежных насосов для перекачки нефти и воды, газовых компрессоров на компрессорных станциях.
- Энергетика и водоснабжение: Приводы питательных насосов на ТЭЦ, насосов систем водоподготовки и водоотведения большой мощности.
(Заголовок) Сравнение с аналогами
В отличие от более старых технологий (тиристоры, GTO) IGBT-модули, такие как ABB 5SHX2645L0001, обеспечивают более высокую частоту переключения, что приводит к лучшей форме выходного тока и снижению гармонических искажений. По сравнению с конкурентными IGBT-модулями от других производителей (например, Infineon, Mitsubishi, используемыми в приводах Siemens или GE), оригинальные модули ABB оптимизированы для работы именно в архитектуре их преобразователей, что гарантирует заявленные характеристики по потерям и тепловому режиму. Использование неоригинальных или восстановленных аналогов может привести к нарушению баланса системы, перегреву и преждевременному выходу из строя.
(Заголовок) Рекомендации по выбору и важные замечания
- Точное соответствие: Крайне важно использовать модуль с точным кодом 3BHL000389P0101 или 5SHX2645L0001, указанным в схеме преобразователя или на вышедшем из строя компоненте. Замена на похожий по внешнему виду модуль недопустима.
- Диагностика причины выхода из строя: Перед заменой модуля ABB 5SHX2645L0001 необходимо выявить и устранить первопричину поломки (например, проблемы с охлаждением, перенапряжения в сети, неисправность датчиков тока), иначе новый модуль также быстро выйдет из строя.
- Процедура замены: Замена требует квалифицированного персонала, соблюдения правил электробезопасности (работа с цепями среднего напряжения) и использования предписанного момента затяжки крепежных болтов для обеспечения надежного теплового контакта.
- Проверка системы охлаждения: Обязательна проверка и очистка системы охлаждения (радиаторов, водяных каналов) перед установкой нового модуля.
