Описание продукта

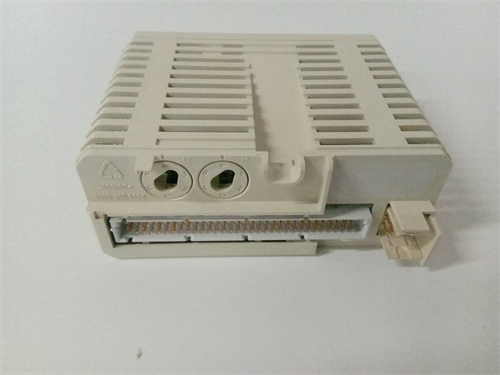

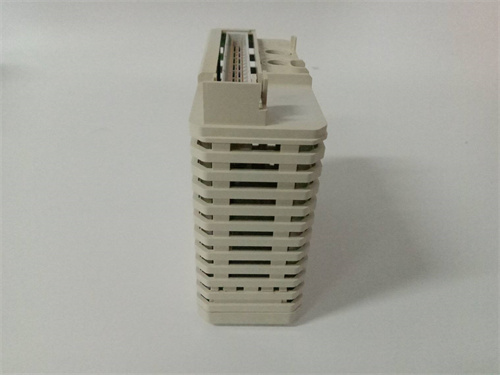

ABB 3BSE008510R1 — это аналоговый входной модуль для систем автоматизации ABB AC 800M, разработанный компанией ABB для точного сбора и обработки аналоговых сигналов от промышленных сенсоров (датчики давления, температуры, расхода, уровня). Он выступает ключевым элементом для получения данных о состоянии процессов, передавая обработанные сигналы в контроллер ABB AC 800M (например, ABB PM803F) — на основе этих данных контроллер выполняет регулирующие действия (например, корректировка подачи сырья, регулировка температуры реактора).
Как специализированный аналоговый модуль, ABB 3BSE008510R1 отличается высокой точностью преобразования (±0,1%) и изолированными входными каналами — критически важными для сред с сильными электромагнитными помехами (ЭМП), где слабые аналоговые сигналы часто искажаются. Отличая się от универсальных аналоговых модулей, ABB 3BSE008510R1 поддерживает несколько типов сигналов (4–20 мА, 0–10 В) и позволяет настраивать каждый канал индивидуально через ПО ABB Control Builder M — это упрощает интеграцию с разными типами сенсоров без необходимости замены модуля.
Благодаря компактному дизайну ABB 3BSE008510R1 легко монтируется в шасси ABB AC 800M, экономя пространство в шкафу контроллеров. Его высокая устойчивость к агрессивным условиям (промышленная пыль, влажность, перепады температуры) делает ABB 3BSE008510R1 подходящим для отраслей с высокими требованиями к надежности — нефтегаз (нефтепереработка), химическая промышленность (производство пластиков), энергетика (ТЭЦ), водное хозяйство (очистные станции).
Благодаря гарантированной совместимости с компонентами ABB AC 800M, ABB 3BSE008510R1 обеспечивает синхронную работу с контроллерами и другими модулями, исключая проблемы с протоколами или сигнальными уровнями. Например, в нефтеперерабатывающем заводе ABB 3BSE008510R1 собирает сигналы от датчиков давления в колоннах ректификации (4–20 мА), преобразует их в цифровые данные и передает в контроллер — контроллер на основе этих данных регулирует клапаны, поддерживая давление в допустимых пределах. В системах, где точность данных влияет на качество продукции или безопасность (например, химическая синтез), ABB 3BSE008510R1 подтверждает себя как высоконадежный компонент, его средний наработанный ресурс до отказа (MTBF) превышает 150 000 часов.
Параметры продукта
- Тип устройства: Аналоговый входной модуль для системы ABB AC 800M
- Основная функция: Сбор, фильтрация и преобразование аналоговых сигналов от сенсоров; передача цифровых данных в контроллер; самодиагностика неисправностей
- Характеристики входов:
- Количество каналов: 8 одноканальных изолированных входов
- Поддерживаемые сигналы: 4–20 мА (активный), 0–10 В (пассивный) — настраиваемый по каждому каналу
- Точность преобразования: ±0,1% от полного диапазона сигнала (при температуре 25 °C)
- Разрешение АЦП: 16 бит (для детального захвата малых изменений сигнала)
- Изоляция: Канальная электроизоляция (500 В АС) — между каналами и землей
- Технические характеристики:
- Интерфейс связи: Шасси ABB AC 800M (совместим с протоколом Profinet IO через контроллер)
- Питание: DC 24 В ±10% (от модуля питания ABB 3BSE031155R1), потребление ≤2,5 ВА
- Диагностика: Самодиагностика в реальном времени (обрыв кабеля, перегрузка канала) с индикацией через светодиоды
- Фильтрация сигнала: Настраиваемая цифровая фильтрация (0,1–100 мс) — для подавления помех
- Рабочие условия:
- Температурный диапазон: -20 °C до +60 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к ЭМП: Соответствует EN 61000-6-2 (промышленные среды)
- Класс защиты: IP20 (для монтажа в закрытых шкафу)
- Совместимость: Полностью совместим с системой ABB AC 800M; работает с контроллерами ABB PM803F, модулями питания ABB 3BSE031155R1 и сенсорами (ABB Druck, Rosemount, Emerson).
Преимущества и особенности
- Высокая точность (±0,1%): ABB 3BSE008510R1 обеспечивает точное преобразование аналоговых сигналов, что критично для процессов с строгими требованиями (например, регулировка расхода лекарственных веществ в фармацевтике), где ошибка в 0,5% может привести к браку продукции.
- Изолированные каналы (500 В АС): Изоляция между каналами подавляет перекрестные помехи, гарантируя стабильность сигналов даже в средах с мощными электродвигателями (например, на металлургических заводах) — универсальные модули без изоляции часто искажают данные.
- Универсальная поддержка сигналов: Поддержка 4–20 мА и 0–10 В позволяет использовать ABB 3BSE008510R1 с разными сенсорами (датчики давления — 4–20 мА, датчики уровня — 0–10 В), экономя затраты на покупку отдельных модулей.
- Индивидуальная настройка каналов: Каждой канал можно настроить через ПО ABB Control Builder M (изменение диапазона сигнала, фильтрацию), что упрощает адаптацию к изменениям в производственном процессе (например, замена сенсора с диапазоном 0–5 В на 0–10 В).
- Быстрая интеграция в AC 800M: Предконфигурация для шасси ABB AC 800M исключает необходимость дополнительных драйверов — модуль начинает работать сразу после подключения, сокращая время настройки на 40% по сравнению с сторонними модулями.
Случаи применения в отраслях
- Нефтегаз (нефтепереработка): В нефтеперерабатывающем заводе ABB 3BSE008510R1 собирает сигналы от 8 датчиков давления в колоннах ректификации (4–20 мА). При превышении давления в одной из колонн модуль передает данные в контроллер ABB PM803F, который открывает аварийный клапан сброса — предотвращая разрыв колонны и утечку нефтепродуктов.
- Химическая промышленность (производство полиэтилена): В цехе производства полиэтилена ABB 3BSE008510R1 обрабатывает сигналы от датчиков температуры реакторов (0–10 В). При повышении температуры выше допустимого уровня (280 °C) модуль отправляет данные в контроллер, который снижает подачу горячего агента — поддерживая параметры синтеза и предотвращая разложение мономеров.
- Энергетика (ТЭЦ с котлами): В ТЭЦ ABB 3BSE008510R1 собирает сигналы от датчиков расхода мазута (4–20 мА). При падении расхода ниже нормы модуль передает информацию в контроллер, который увеличивает открытие клапана подачи мазута — поддерживая стабильную мощность котла и предотвращая перегрев.
- Водное хозяйство (очистные станции): На очистной станции ABB 3BSE008510R1 обрабатывает сигналы от датчиков уровня воды в резервуарах (0–10 В). При достижении максимального уровня модуль сигнализирует контроллер, который останавливает насос подачи воды — предотвращая перелив и повреждение оборудования.
Сравнение с конкурентами
| Параметр | ABB 3BSE008510R1 | Конкурентный модуль (Siemens 6ES7 331-7NF00-0AB0) | Конкурентный модуль (Rockwell 1756-IF8) |
|---|---|---|---|
| Количество входов | 8 | 8 | 8 |
| Точность преобразования | ±0,1% | ±0,2% | ±0,25% |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В | 4–20 мА, 0–5 В | 4–20 мА, 0–10 В |
| Канальная изоляция | 500 В АС | Нет | 250 В АС |
| Разрешение АЦП | 16 бит | 14 бит | 16 бит |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем ABB AC 800M: Приоритетно выбирайте ABB 3BSE008510R1 — его гарантированная совместимость с контроллерами PM803F и шасси AC 800M избавляет от проблем с интеграцией (например, несовместимость протоколов).
- Для процессов с высокими требованиями к точности (±0,1%): Модуль подходит лучше, чем конкуренты — особенно для фармацевтики, микроэлектроники, где малые ошибки в данных приводят к серьезным последствиям.
- Для сред с сильными ЭМП (нефтегаз, металлургия): Выбирайте за канальную изоляцию 500 В АС — она эффективно подавляет помехи, в то время как модули без изоляции или с низкой изоляцией искажают сигналы.
Меры предосторожности
- При монтаже ABB 3BSE008510R1 убедитесь в правильном подключении сигналов: для 4–20 мА соблюдайте полярность (+, -), для 0–10 В — соответствие линии сигнала и земли. Неправильное подключение приведет к искажению данных или повреждению канала.
- Калибруйте модуль через ПО ABB Control Builder M раз в год. В условиях перепадов температуры (>40 °C) сократите интервал калибровки до 6 месяцев — дрейф параметров АЦП ускоряется при сильных температурных изменениях.
- Регулярно проверяйте светодиоды индикации: красный свет на канале сигнализирует о неисправности (обрыв кабеля, перегрузка). Устраняйте неисправности в течение 8 часов, чтобы не нарушить мониторинг процесса.
- Не превышайте максимальные уровни сигнала (20 мА, 10 В) — перегрузка канала приведет к повреждению АЦП и выходу модуля из строя.
- Используйте экранированные кабели для подключения сенсоров, особенно на дистанциях >30 м. Это дополнительно защищает сигналы от ЭМП и гарантирует точность данных для ABB 3BSE008510R1.
