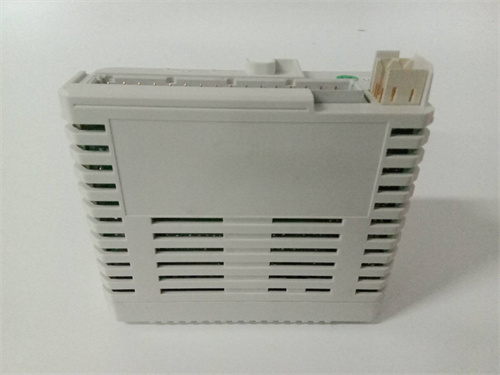

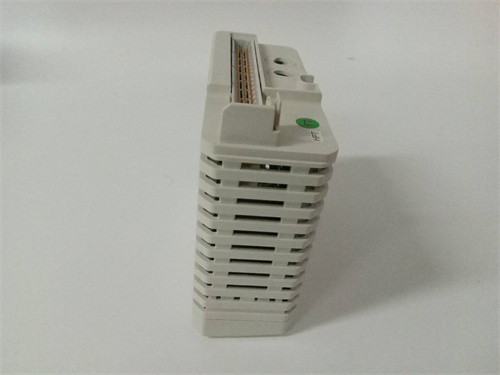

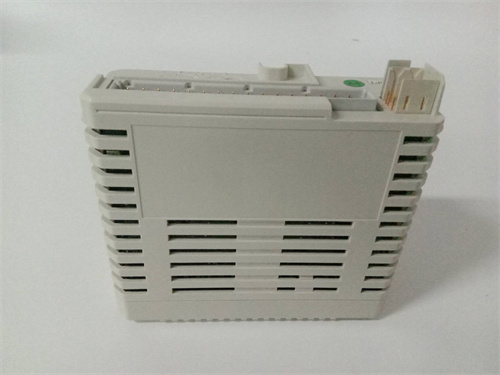

ABB 3BSE008522R1 AO810V2

Описание

Описание продукта

Технические параметры

• Производитель: ABB
• Модель: ABB 3BSE008522R1 AO810V2
• Тип модуля: Модуль аналоговых выходов (AO) / модуль S800I/O
• Количество каналов: 8 независимых аналоговых выходов
• Поддерживаемые типы сигналов:
  • Ток: 4–20 мА (настраиваемый диапазон 0–20 мА)
  • Напряжение: 0–10 В, ±5 В, ±10 В (настраиваемые)
• Разрешение: 16 бит (эквивалентная 18-битная точность с линейностью)
• Точность: ±0,05% полного диапазона (при 25 °C), ±0,1% полного диапазона (в диапазоне температур -25 °C до +65 °C)
• Линейность: ±0,01% полного диапазона
• Максимальный выходной ток: 0,5 А (на канал), с автоматическим отключением при коротком замыкании
• Время ответа: Не более 1 мс (на переход от 0% до 100% сигнала)
• Стабильность零点: ±0,01% полного диапазона в час (при постоянной температуре)
• Поддерживаемые протоколы связи:
  • Стандартные: Profibus DP/V1, Modbus RTU/TCP
  • Интеграция с ABB системами: S800I/O, AC 800M, Symphony Plus
• Работающий диапазон напряжения: 24 ВДЦ (толерантность ±10%)
• Потребляемый ток: Максимально 0,6 А при 24 ВДЦ
• Температурный диапазон эксплуатации: -25 °C до +65 °C
• Степень защиты: IP20 (панельная установка на DIN-рейку, класс защиты от пыли)
• Совместимость с контроллерами:
  • ABB: AC 800M, S800I/O, AC 500
  • Сторонние: Siemens S7-400/1500, Rockwell ControlLogix, Schneider Modicon M580
• Тип клемм: Разъемные антикоррозийные блоки с винтовым креплением (для проводов до 2,5 мм²), защитные крышки
• Вес модуля: ≈ 0,4 кг
• Гарантийный срок: 2 года
• Дополнительные функции:
  • Встроенный расширенный диагностик: Мониторинг состояния каналов, короткого замыкания, перегрузки, ошибок связи
  • Индикация статуса: LED-индикаторы для каждого канала (активность, ошибка), общая индикация питания и связи
  • Защита от электромагнитных помех (ЭМП): IEC 61000-4-2 (±8 кВ), IEC 61000-4-4 (±2 кВ), IEC 61000-4-5 (±4 кВ)
  • Поддержка горячего замены: При совместимости с контроллерами ABB AC 800M и S800I/O
  • Программная настройка: Через ABB Control Builder Plus, ABB Automation Builder
  • Изоляция каналов: Электрическая изоляция каналов друг от друга и от шины связи (500 ВАС)

Преимущества и особенности

• Сверхвысокая точность и стабильность: Разрешение 16 бит, точность ±0,05% и стабильность零点 ±0,01%/час обеспечивают микропрецизионное управление исполнительными механизмами, критическое для процессов с требованиями к высокой повторяемости (например, регулирование давления, температуры, уровня).
• Универсальность сигналов: Поддержка токовых (4–20 мА) и напряжевых (0–10 В, ±5 В, ±10 В) сигналов позволяет адаптировать ABB 3BSE008522R1 AO810V2 к различным типам исполнительных устройств, устраняя необходимость в специализированных модулях.
• Расширенная защита и надежность: Электрическая изоляция каналов, защита от короткого замыкания и усиленная защита от ЭМП гарантируют стабильную работу модуля в суровых индустриальных условиях (вибрации, перепады напряжения, электромагнитные помехи).
• Простота интеграции и эксплуатации: Стандартная установка на DIN-рейку, разъемные клеммы и программная настройка через удобные инструменты ABB упрощают монтаж и конфигурацию, а поддержка горячего замены минимизирует время простоя при обслуживании.
• Оптимизация для ABB систем: Оптимизированная интеграция с контроллерами ABB AC 800M и S800I/O обеспечивает высокую скорость передачи данных и синхронность с другими компонентами автоматизации, что критично для высокопроизводительных систем.
• Компактность и экономичность: 8 каналов в компактном корпусе позволяют оптимизировать использование пространства в шкафах управления, а универсальность функционала снижает затраты на комплектацию и обслуживание.

Области применения и примеры использования

• Энергетика (котлы, турбины): Регулирование параметров котлов (уровень воды, давление пара, температура топлива) и турбин (скорость вращения, нагрузка) — ABB 3BSE008522R1 AO810V2 передает аналоговые команды на регулирующие клапаны и приводы, обеспечивая стабильность энергетических процессов и эффективное использование топлива.
• Химическая промышленность (реакторные установки): Регулирование концентрации компонентов, давления и температуры в химических реакторах — модуль обеспечивает точное управление исполнительными механизмами (пропускные клапаны, насосы), гарантируя качество продукции и безопасность процессов.
• Машиностроение (станки с ЧПУ, робототехника): Управление приводами и исполнительными механизмами станков с ЧПУ (движение рабочего стола, вращение инструмента) и роботов-манипуляторов — ABB 3BSE008522R1 AO810V2 обеспечивает высокую точность позиционирования и синхронность движения, повышая качество обработки деталей.
• Водоканалы и очистные сооружения: Регулирование уровня воды в резервуарах, расхода воды через насосы и работу фильтрационных установок — модуль передает аналоговые команды на регулирующие клапаны и приводы насосов, оптимизируя работу водных ресурсов.
• Промышленные котельные и ЖКХ: Автоматизация систем отопления, вентиляции и холодоснабжения (HVAC) — ABB 3BSE008522R1 AO810V2 управляет приводами вентиляторов, клапанами тепловых сетей и компрессорами, обеспечивая энергоэффективность и комфортные условия в зданиях.

Сравнение с конкурентами

• По сравнению с аналогами других брендов (Siemens SIMATIC ET 200SP AO8, Rockwell 1756-OF8I, Schneider TM5SDM8AO):
  • Более высокая точность: Точность ±0,05% (против ±0,1%–±0,2% у большинства конкурентов) и эквивалентная 18-битная линейность обеспечивают лучшую микропрецизию для критических процессов.
  • Расширенная защита: Электрическая изоляция каналов и автоматическое отключение при коротком замыкании делают ABB 3BSE008522R1 AO810V2 более надежным, чем модули с базовыми функциями защиты.
  • Оптимизация для ABB систем: Поддержка горячего замены и интеграция с S800I/O/AC 800M обеспечивают лучшую совместимость для существующих пользователей оборудования ABB.
• В отличие от бюджетных модулей (Phoenix Contact ILC 2050 BI, WAGO 750-554):
  • Производительность и стабильность: Использование высококачественных компонентов и расширенной калибровки гарантируют длительную работу с сохранением точности, в то время как бюджетные модули имеют ограниченную стабильность и точность.
  • Расширенный диагностик: Мониторинг состояния каналов и ошибок связи позволяет своевременно выявлять неисправности, в то время как бюджетные решения имеют только базовые функции индикации.

Советы по выбору и предостережению

• Убедитесь в совместимости ABB 3BSE008522R1 AO810V2 с типом сигнала исполнительного механизма (ток/напряжение) и требованиями к максимальному выходному току (не более 0,5 А на канал) — техническая документация ABB содержит детальные спецификации.
• При подключении модуля используйте экранированные кабели для аналоговых сигналов (длина не более 100 м) и обеспечьте надежное заземление (сопротивление заземления не более 4 Ом) — это предотвращает искажения сигналов от электромагнитных помех и сохраняет высокую точность.
• При монтаже на DIN-рейку располагайте модуль на расстоянии не менее 20 см от мощных источников тепла (трансформаторы, резисторы) и влаги — это предотвращает перегрев и коррозию компонентов.
• Используйте только оригинальные кабели и крепежные элементы ABB — некачественные компоненты могут привести к искажению сигналов, повреждению каналов или потере защиты от короткого замыкания.
• Регулярно обновляйте прошивку модуля через официальный портал ABB (ABB Automation Builder) и выполняйте калибровку через программное обеспечение Control Builder Plus — это поддерживает актуальность функциональности, исправляет ошибки и сохраняет высокую точность ABB 3BSE008522R1 AO810V2.
• Избегайте монтажа модуля в зонах с температурой за пределами указанного диапазона (-25 °C до +65 °C), высокой влажностью (более 85% с конденсатом) или агрессивными химикатами — это может привести к повреждению компонентов и потере гарантии.
