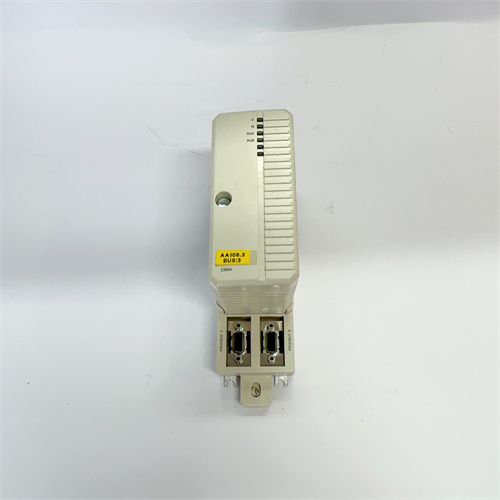

ABB 3BSE008544R1

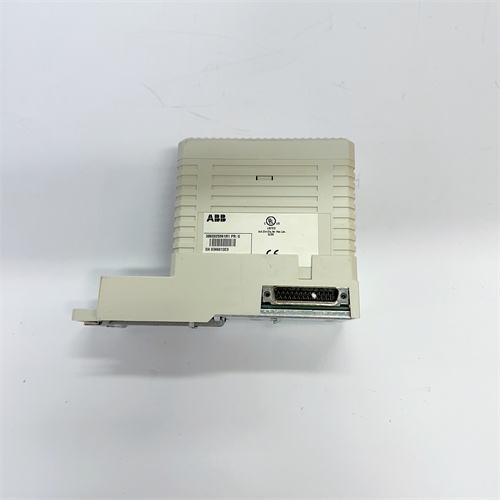

ABB 3BSE008544R1 — изображение 2

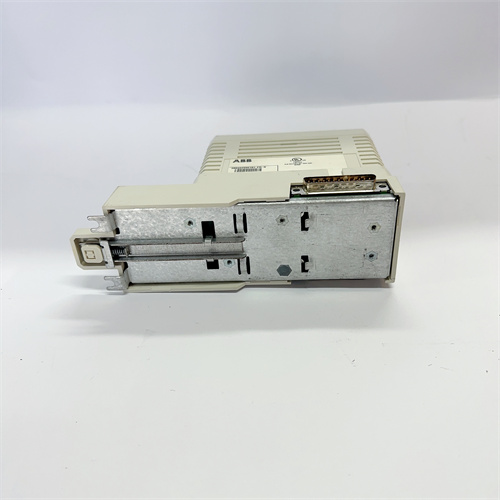

ABB 3BSE008544R1 — изображение 3
ABB 3BSE008544R1 — изображение 4

ABB 3BSE008544R1

Технические параметры

  • Модель: ABB 3BSE008544R1 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки])
  • Тип устройства: Модуль дискретных входов для контроллеров ABB AC 800M
  • Количество каналов: 16 независимых дискретных входов
  • Поддерживаемые сигналы: «Сухой контакт» (разомкнут/замкнут), активный сигнал 24 В постоянного тока (max 30 В)
  • Режимы подключения: Одиночный, групповой (общий провод для до 8 каналов)
  • Питание модуля: Получает питание из шину ABB AC 800M (24 В постоянного тока); потребляемая мощность не более 12 Вт
  • Изоляция: Galvanic isolation между каналами (500 В переменного тока, 1 мин) и между модулем и шиной (1000 В переменного тока, 1 мин)
  • Защита: EMC-фильтр (EN 61000-6-2), антидребезг контактов (настраиваемый интервал 1-100 мс)
  • Совместимые контроллеры: ABB AC 800M (с firmware версии 5.1 и выше)
  • Операционные условия: температура от -25 °C до +60 °C; относительная влажность до 95% (без конденсации); вибрации — 10-500 Гц (1,5 г); удары — 30 г (11 мс)
  • Габаритные размеры: 120 × 100 × 32 мм (ширина × глубина × высота); масса — 0,38 кг
  • Уровень защиты: IP20 (для монтажа в закрытых распределительных щитах)
  • Классификация по безопасности: UL 508, CSA C22.2 No. 14, EN 61010-1, IEC 61131-2
Запрос цены
Категория:

Описание

Основная информация о продукте: ABB 3BSE008544R1

Рассмотрим промышленный модуль дискретных входов ABB — ABB 3BSE008544R1 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]). Это компонент для систем автоматизации ABB AC 800M, предназначенный для точного сбора сигналов от дискретных сенсоров (кнопок, предохранителей, датчиков положения) в промышленных процессах, и ABB 3BSE008544R1 отличается высокой устойчивостью к помехам и гибкостью в подключении. Именно ABB 3BSE008544R1 обеспечивает надежную передачу дискретных данных в контроллер, а его продуманная конструкция делает ABB 3BSE008544R1 незаменимым для систем, где требуется контроль состояния множества исполнительных механизмов.

Описание продукта

ABB 3BSE008544R1 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) представляет собой 16-канальный модуль дискретных входов для контроллеров ABB AC 800M, предназначенный для обработки сигналов «сухой контакт» или активных сигналов 24 В постоянного тока — наиболее распространенных в промышленных сенсорах. Устройство от ABB поддерживает как одиночный, так и групповой режим подключения сенсоров, что позволяет адаптировать модуль к разным схемам монтажа (например, подключение датчиков с общим проводом или отдельными цепями). ABB 3BSE008544R1 оснащено встроенным EMC-фильтром (по стандарту EN 61000-6-2) и антидребезгом для контактов — фильтр снижает влияние промышленных помех, а антидребезг устраняет ложные сигналы при кратковременном разрыве контакта сенсора (например, из-за вибраций). Особенно стоит отметить, что ABB 3BSE008544R1 имеет galvanic isolation между каналами и шиной контроллера (1000 В переменного тока, 1 мин), что предотвращает передачу повреждений от внешних цепей к основному оборудованию. Кроме того, ABB 3BSE008544R1 оснащено LED-индикатором состояния каждого канала и общим индикатором питания, что позволяет операторам быстро диагностировать неисправности (например, обрыв провода к сенсору или неисправность самого сенсора), а также интегрируется напрямую в шину ABB AC 800M и настраивается через программное обеспечение ABB Control Builder M.

Технические параметры

  • Модель: ABB 3BSE008544R1 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки])
  • Тип устройства: Модуль дискретных входов для контроллеров ABB AC 800M
  • Количество каналов: 16 независимых дискретных входов
  • Поддерживаемые сигналы: «Сухой контакт» (разомкнут/замкнут), активный сигнал 24 В постоянного тока (max 30 В)
  • Режимы подключения: Одиночный, групповой (общий провод для до 8 каналов)
  • Питание модуля: Получает питание из шину ABB AC 800M (24 В постоянного тока); потребляемая мощность не более 12 Вт
  • Изоляция: Galvanic isolation между каналами (500 В переменного тока, 1 мин) и между модулем и шиной (1000 В переменного тока, 1 мин)
  • Защита: EMC-фильтр (EN 61000-6-2), антидребезг контактов (настраиваемый интервал 1-100 мс)
  • Совместимые контроллеры: ABB AC 800M (с firmware версии 5.1 и выше)
  • Операционные условия: температура от -25 °C до +60 °C; относительная влажность до 95% (без конденсации); вибрации — 10-500 Гц (1,5 г); удары — 30 г (11 мс)
  • Габаритные размеры: 120 × 100 × 32 мм (ширина × глубина × высота); масса — 0,38 кг
  • Уровень защиты: IP20 (для монтажа в закрытых распределительных щитах)
  • Классификация по безопасности: UL 508, CSA C22.2 No. 14, EN 61010-1, IEC 61131-2

Преимущества и особенности

ABB 3BSE008544R1 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) имеет ряд ключевых преимуществ, подтверждающих его популярность в промышленности. Во-первых, защита от помех и ложных сигналов: EMC-фильтр и антидребезг контактов делают ABB 3BSE008544R1 устойчивым к внешним интерференциям (например, от электродвигателей или трансформаторов) и ложным триггерам, что критично для систем с высокими требованиями к надежности (например, линии безопасности на производстве). Во-вторых, гибкие режимы подключения: Возможность выбора одиночного или группового режима позволяет адаптировать ABB 3BSE008544R1 к существующим схемам монтажа, сокращая количество кабелей и время установки — особенно удобно при модернизации старых установок. В-третьих, надежная изоляция: Galvanic isolation между каналами и шиной защищает контроллер ABB AC 800M от повреждений, если в одной из внешних цепей сенсора возникает перепад напряжения (например, короткое замыкание на высокое напряжение). Четвертое преимущество — удобство диагностики: LED-индикаторы каждого канала позволяют оператору за несколько секунд определить, где возникла проблема (неисправный сенсор или обрыв провода), без использования дополнительного оборудования. Кроме того, ABB 3BSE008544R1 имеет высокую плотность каналов (16 входов в компактном корпусе), что экономит место в распределительных щитах — актуально для систем с большим количеством сенсоров.

Прикладные случаи в отраслях

  1. Автомобильная промышленность (сборочная линия): На автозаводах (например, в Тogliatti) ABB 3BSE008544R1 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) контролирует состояние роботов-монтажников и конвейеров. Модуль собирает сигналы от датчиков положения роботов («сухой контакт») и датчиков присутствия деталей на конвейере (активный сигнал 24 В) — антидребезг ABB 3BSE008544R1 предотвращает ложные остановки линии из-за вибраций конвейера.
  2. Химическая промышленность (реакторные установки): В химических заводах (например, в Татарстане) ABB 3BSE008544R1 управляет состоянием защитных клапанов и дверных замков реакторов. Модуль собирает сигналы от датчиков замка двери (разомкнут/замкнут) и датчиков положения клапанов — galvanic isolation ABB 3BSE008544R1 защищает контроллер от помех от высоковольтного оборудования вблизи реакторов.
  3. Логистические центры (автоматизированные склады): В распределительных центрах (например, в Москва) ABB 3BSE008544R1 контролирует состояние приводов лифтов и конвейеров для грузов. Модуль собирает сигналы от датчиков верхнего/нижнего положения лифтов (активный сигнал) и датчиков блокировки конвейеров — EMC-фильтр ABB 3BSE008544R1 устойчивает к помехам от электродвигателей лифтов.
  4. Энергетика (тепловые электростанции): В ТЭС (например, в Ростове-на-Дону) ABB 3BSE008544R1 контролирует состояние шаровых вентилей в системах подачи топлива. Модуль собирает сигналы от датчиков положения вентилей («сухой контакт») — групповой режим подключения ABB 3BSE008544R1 сокращает количество кабелей, так как 8 вентилей подключены через общий провод.

Сравнение с конкурентами

Сравним ABB 3BSE008544R1 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) с двумя аналогичными модулями дискретных входов — Siemens S7-1500 SM 1221 DI и Rockwell Allen-Bradley 1756-IB16.
  1. По защите от ложных сигналов: Siemens SM 1221 имеет только базовый антидребезг (не настраиваемый); Rockwell 1756-IB16 не поддерживает антидребезг для контактов. ABB 3BSE008544R1 же имеет настраиваемый антидребезг (1-100 мс) и EMC-фильтр, что лучше защищает от ложных сигналов.
  2. По режимам подключения: Siemens SM 1221 поддерживает только групповой режим; Rockwell 1756-IB16 — только одиночный. ABB 3BSE008544R1 поддерживает оба режима, что делает его более гибким при монтаже.
  3. По изоляции: Siemens SM 1221 имеет изоляцию 500 В переменного тока (между модулем и шиной); Rockwell 1756-IB16 — 500 В (между каналами). ABB 3BSE008544R1 обеспечивает изоляцию 1000 В (между модулем и шиной) и 500 В (между каналами), что лучше защищает контроллер.
  4. По габаритам и плотности каналов: Siemens SM 1221 (16 каналов) имеет размеры 140 × 100 × 32 мм; Rockwell 1756-IB16 (16 каналов) — 130 × 110 × 35 мм. ABB 3BSE008544R1 же имеет 16 каналов в компактных размерах 120 × 100 × 32 мм, экономя место в щитах.

Советы по подбору и предостережения

Советы по подбору

  1. Определите режим подключения сенсоров: Если у вас есть как сенсоры с отдельными цепями, так и с общим проводом, ABB 3BSE008544R1 (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) — идеальный выбор благодаря поддержке оба режимов. Для систем с только одним типом подключения можно рассматривать более простые модели, но ABB 3BSE008544R1 обеспечит запас.
  2. Учтите уровень помех на объекте: Если на производстве много электродвигателей, трансформаторов или высоковольтного оборудования, EMC-фильтр ABB 3BSE008544R1 защитит от интерференций — лучше, чем у моделей без такого фильтра.
  3. Проверьте firmware контроллера: ABB 3BSE008544R1 совместим с ABB AC 800M с firmware версии 5.1 и выше. Обновите firmware контроллера перед монтажом, чтобы обеспечить полную поддержку всех функций модуля.

Предостережения

  1. Не подключайте сигналы выше 30 В постоянного тока к ABB 3BSE008544R1: Превышение напряжения вызовет повреждение каналов и выход модуля из строя.
  2. При групповом подключении не превышайте количество каналов в группе: Максимально 8 каналов можно подключить через общий провод — превышение приведет к перегрузке и ошибкам в считывании сигналов.
  3. Регулярно проверяйте индикаторы питания и каналов ABB 3BSE008544R1: Отсутствие света на индикаторе питания означает проблему с шиной AC 800M; неактивный индикатор канала — возможную неисправность сенсора или обрыв провода.
  4. Используйте экранированные кабели для подключения сенсоров: Это дополнительно усилит защиту от электромагнитных помех, особенно если кабели проходят рядом с мощным оборудованием.
