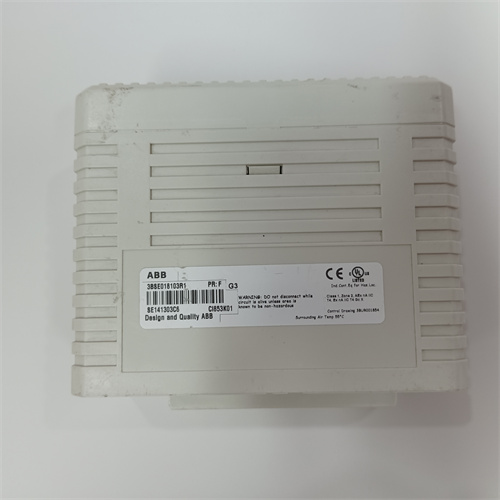

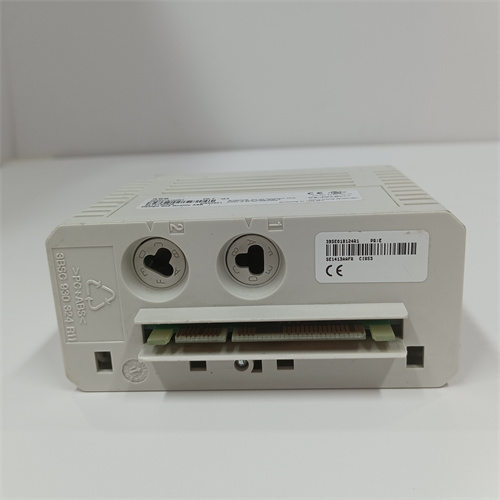

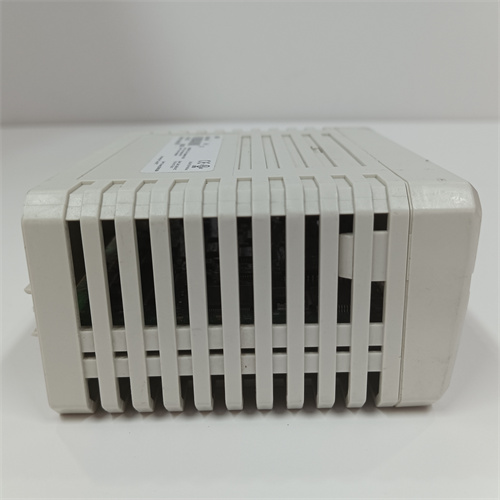

ABB 3BSE018103R1

Описание

Общая характеристика продукта ABB 3BSE018103R1

Технические параметры ABB 3BSE018103R1

• Параметры каналов DI (цифровой ввод):
  • Количество каналов: 8 независимых;
  • Тип сигналов: Дискретные (NC/NO контакты), напряжение 24 В DC;
  • Порог срабатывания: 11–30 В DC (включено), <5 В DC (выключено) — устойчивость к нестабильности питания;
  • Максимальный ток на канал: 7 мА (без повреждения контактов сенсоров);
  • Фильтр импульсов: Настраиваемый (0,1–100 мс) — исключает ложные сигналы от вибраций.
• Параметры каналов DO (цифровой вывод):
  • Количество каналов: 8 независимых;
  • Тип коммутации: Транзисторная (MOSFET) — без контактного износа;
  • Напряжение питания исполнителей: 24 В DC;
  • Максимальный ток на канал: 2 А (для реле, клапанов);
  • Совокупный максимальный ток по DO: 8 А (распределенный по 8 каналам).
• Электрические и коммуникационные параметры:
  • Интерфейс с контроллером: Шина ABB CI854A (Profinet RT), скорость 100 Мбит/с, задержка <1 мс;
  • Питание модуля: 24 В DC (диапазон 18–30 В DC) — из шкафа питания DCS ABB 800xA;
  • Потребляемый ток: ≤0,7 А (без нагрузки);
  • Изоляция: 2500 В AC (между каналами, между каналами и шиной) — по стандарту IEC 60664-1;
  • Защита: Встроенные диоды от обратного тока, предохранители от короткого замыкания (DO каналы).
• Эксплуатационные характеристики:
  • Температурный диапазон: 0 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в модульных рядах DCS ABB);
  • Устойчивость к EMC: Соответствие EN 61000-6-2 и EN 61000-6-4;
  • Устойчивость к вибрациям: 5–500 Гц (0,5 Г, по IEC 60068-2-6).
• Диагностика и совместимость:
  • Самодиагностика: Мониторинг состояния каналов (короткое замыкание, отрыв, перегрузка) — ошибки в контроллер AC800M;
  • Совместимость:
    • Контроллеры ABB AC800M (firmware 5.0+), DCS 800xA;
    • Сенсоры ABB (датчики положения 2TLA) и исполнители (реле CR-M);
    • Модульные ряды ABB CI854A.

Преимущества и особенности ABB 3BSE018103R1

1. Комбинированная функциональность и компактность: Сочетание 8 DI и 8 DO каналов в одном модуле делает ABB 3BSE018103R1 компактным — экономит до 50% пространства в шкафу по сравнению с отдельными модулями DI и DO. Это важно для средних систем, где лимитировано место для оборудования.
2. Высокая скорость и надежность: Задержка передачи <1 мс гарантирует, что ABB 3BSE018103R1 мгновенно передает сигналы — критично для аварийных систем (например, сигналы аварийной остановки и закрытие клапанов). Транзисторная коммутация DO каналов устраняет износ, увеличивая срок службы модуля до >150 000 часов.
3. Расширенная защита и диагностика: Высокая изоляция (2500 В AC) защищает ABB 3BSE018103R1 от перепадов напряжения, а функция самодиагностики позволяет операторам быстро выявить неполадки (например, разрыв кабеля к датчику или короткое замыкание в цепи клапана) через DCS 800xA.
4. Легкая интеграция с системами ABB: ABB 3BSE018103R1 полностью поддерживается ПО ABB Control Builder M — настройка фильтров DI, типов контактов и тестирование DO выполняются через единственный интерфейс. Не требуется дополнительных драйверов, сокращая время монтажа.
5. Гибкость применения: Независимые каналы DI/DO позволяют ABB 3BSE018103R1 подключать разные типы оборудования — например, 8 датчиков положения (DI) и 8 реле для приводов (DO) — без ограничений на комбинацию, что подходит для разнообразных производственных линий.

Примеры применения ABB 3BSE018103R1 в различных отраслях

• Нефтегазовая отрасль (нефтеперерабатывающий завод): На заводе ABB 3BSE018103R1 управляет секцией перегонной колонны — 8 DI каналов подключены к датчикам положения клапанов (NC контакты), 8 DO каналов — к реле этих клапанов. При получении сигнала “клапан не закрыт” (DI) контроллер через DO отправляет команду на перезапуск механизма, предотвращая утечку продукта.
• Энергетика (гидроэлектростанция): В ГЭС ABB 3BSE018103R1 контролирует вспомогательную систему — DI каналы собирают сигналы от датчиков уровня масла (NO контакты), DO каналы — управляют насосами пополнения масла. При падении уровня (DI сигнал “включено”) модуль через DO запускает насос, поддерживая нормированное количество масла в турбине.
• Химическая промышленность (завод по производству пластиков): В заводе ABB 3BSE018103R1 управляет линией подачи сырья — DI каналы считывают сигналы от кнопок оператора (старт/стоп), DO каналы — управляют приводами шлюзов на буферах. Фильтр импульсов 10 мс исключает ложные нажатия кнопок, а транзисторная DO коммутация гарантирует надежность запуска приводов.
• Пищевая промышленность (завод по производству консервов): На производстве ABB 3BSE018103R1 управляет установкой упаковки — DI каналы подключены к датчикам наличия контейнеров (NO контакты), DO каналы — к приводам конвейера. При отсутствии контейнера (DI сигнал “выключено”) модуль останавливает конвейер через DO, предотвращая пустую упаковку.

Сравнение ABB 3BSE018103R1 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB 3BSE018103R1

Рекомендации по выбору

1. Оцените требуемое количество каналов: Выбирайте ABB 3BSE018103R1 если нужно 6–8 DI и 6–8 DO каналов с напряжением 24 В DC — подходит для средних систем (например, управление секцией производственной линии). Для больших систем (≥16 каналов) используйте несколько модулей или специализированные DI/DO модули ABB.
2. Учтите нагрузку DO каналов: Если исполнители требуют тока до 2 А (например, реле для приводов), ABB 3BSE018103R1 подходит лучше, чем Siemens SM 323 (ограничен 0,5 А).
3. Совместимость с контроллерами: Оптимален для контроллеров ABB AC800M и DCS 800xA. Для систем других брендов проверьте поддержку Profinet RT.

Меры предостережения

1. Проверка нагрузки DO каналов: Не превышайте максимальный ток 2 А на канал и 8 А по всем DO каналам — перегрузка приведет к отключению канала.
2. Правильное подключение контактов DI: Убедитесь, что тип контакта (NC/NO) соответствует настройкам в Control Builder M — неправильное подключение приведет к ложным сигналам.
3. Защита кабелей: Используйте экранированные кабели для DI/DO цепей, экран заземлите на оба конца — снизите электромагнитные помехи.
4. Монтаж в защищенных шкафах: Из-за IP20 монтируйте ABB 3BSE018103R1 только в закрытых шкафах с температурой 0–60 °C и влажностью <95% (без конденсации).
