Описание
Описание продукта

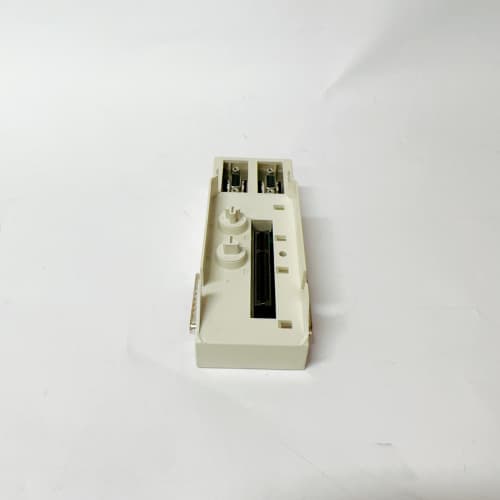

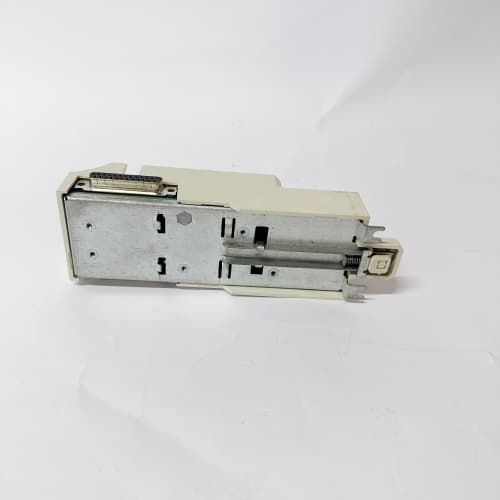

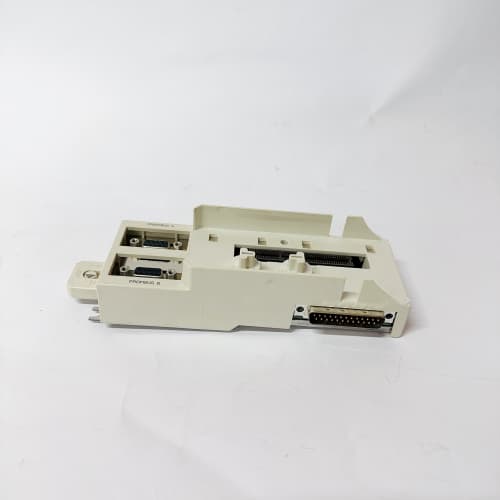

ABB 3BSE020419R1 — это интеллектуальный коммуникационный модуль для системы автоматизации ABB 800xA, разработанный компанией ABB — глобальным лидером в сфере промышленной автоматизации и электроники. Модуль специализируется на расширении коммуникационных возможностей основного контроллера, обеспечения защищенной передачи данных и интеграции с внешними системами, что делает его ключевым компонентом для цифровой трансформации средних и крупных промышленных комплексов. ABB 3BSE020419R1 отличается поддержкой современных индустриальных протоколов и полной совместимостью с процессорами ABB серии PM864 (PM864A, PM864AK01) и модулями I/O типа SM811K01, DSDP170K0, адаптируясь к потребностям нефтегазовой, химической, энергетической и металлургической отраслей. Особенно ценной особенностью ABB 3BSE020419R1 является его защищенная архитектура передачи данных и устойчивость к сильным электромагнитным помехами, что позволяет эксплуатировать модуль в суровых промышленных условиях. Благодаря использованию высококачественных сетевых компонентов и продвинутой схемотехники ABB 3BSE020419R1 обеспечивает высокую пропускную способность и длительную бесперебойную работу. Каждый экземпляр ABB 3BSE020419R1 прошел строгую фабричную проверку и сертификацию по международным стандартам CE, UL, RoHS и IEC 61326-1, подтверждая его высокое качество и безопасность в эксплуатации.
Технические параметры
- Бренд: ABB
- Модель: 3BSE020419R1
- Тип устройства: Интеллектуальный коммуникационный модуль для системы автоматизации ABB 800xA
- Основные функции: Расширение коммуникаций, защищенная передача данных, интеграция с внешними системами
- Коммуникационные интерфейсы: 6 Ethernet-портов (1 Гбит/с, RJ45), 4 порта RS-485, 3 оптических интерфейса (для оптоволоконной связи)
- Поддерживаемые протоколы: OPC UA, Modbus TCP, Ethernet/IP, PROFIBUS DP, IEC 61850, MQTT, AMQP
- Питание: 24 В постоянного тока (от шасси DCS ABB 800xA или внешнего источника)
- Расход электроэнергии: Максимальный расход 32 Вт
- Температурный диапазон работы: -15 °C — +65 °C
- Температурный диапазон хранения: -25 °C — +80 °C
- Габаритные размеры (Д×Ш×В): 205 мм × 146 мм × 87 мм
- Вес: 1,8 кг
- Сертификации: CE, UL, RoHS, IEC 61326-1, EN 61326-2-3
- Уровень защиты от помех: Класс EMС EN 61326-2-3
- Защитные функции: Защитение от перегрузки, короткого замыкания, перепадов напряжения, защита от несанкционированного доступа (VPN поддержка)
- Пропускная способность: До 10 Гбит/с (агрегированная для Ethernet-портов)
- Срок гарантии: 3 года
Преимущества и особенности
- Расширенная коммуникационная архитектура и высокая пропускная способность: ABB 3BSE020419R1 оснащен 6 Ethernet-портами (1 Гбит/с) и 3 оптическими интерфейсами, обеспечивая гибкость подключения к локальной сети, удаленным диагностическим центрам и облачным платформам. Агрегированная пропускная способность до 10 Гбит/с гарантирует беззатратную передачу больших объемов производственных данных в реальном времени.
- Поддержка современных протоколов для цифровой трансформации: Модуль поддерживает актуальные протоколы MQTT, AMQP и OPC UA, что упрощает интеграцию с облачными аналитическими системами, системами управления корпоративными ресурсами (ERP) и платформами жизненного цикла оборудования (PLM). Это критично для предприятий, реализующих проекты по цифровой трансформации.
- Защищенная передача данных и устойчивость: ABB 3BSE020419R1 поддерживает VPN и шифрование данных, защищая информацию от несанкционированного доступа и искажений при передаче. Соответствие классу EMС EN 61326-2-3 делает модуль устойчивым к сильным электромагнитным помехам, распространенным в промышленных средах с мощным электрооборудованием.
- Универсальная совместимость и легкая интеграция: Модуль полностью совместим с системой ABB 800xA и всеми её компонентами, включая процессоры PM864 серии и модули I/O. Поддержка широкого спектра индустриальных протоколов позволяет интегрировать его с сторонним оборудованием, не требуя дополнительных адаптеров или конвертеров.
- Интеллектуальная диагностика и низкие эксплуатационные издержки: ABB 3BSE020419R1 оснащен встроенной системой диагностики, которая контролирует состояние коммуникационных каналов и отправляет сигналы о неполадках в контроллер ABB 800xA. Низкий расход электроэнергии и высококачественные компоненты снижают эксплуатационные затраты и продлевают срок службы модуля.
Примеры применения в отраслях промышленности
- Нефтегазовая отрасль: В интегрированных нефтегазовых комплексах (НКК) и морских добывающих платформах ABB 3BSE020419R1 обеспечивает связь между наshore-контроллерами и offshore-оборудованием. Оптические интерфейсы гарантируют стабильную передачу данных в условиях морской среды, а поддержка MQTT позволяет интегрировать данные с облачными платформами для анализа эффективности добычи.
- Энергетика: На атомных и тепловых электростанциях модуль соединяет контроллеры котлов и турбин с системами управления электросетями (согласно протоколу IEC 61850). Защищенная передача данных предотвращает несанкционированный доступ к критической информации, а высокая пропускная способность обеспечивает синхронную передачу данных о параметрах генерации.
- Химическая промышленность: В крупных химических заводах ABB 3BSE020419R1 выполняет функцию коммуникационного шлюза между системами управления реакторами и удаленными панелями оператора. Поддержка Ethernet/IP и Modbus TCP позволяет интегрировать оборудование от разных производителей, а защита от перепадов напряжения предотвращает сбои при нестабильном электроснабжении.
- Металлургия: В сталелитейных заводах модуль обеспечивает связь между оборудованием плавки, ковки и системами автоматического контроля качества. Оптические интерфейсы устойчивы к сильным электромагнитным полям от плавильных печей, а расширенные Ethernet-порты позволяют подключать несколько датчиков и камер мониторинга одновременно.
Сравнение с конкурентами
| Параметр сравнения | ABB 3BSE020419R1 | Конкурент 1 (Siemens SCALANCE X308) | Конкурент 2 (Rockwell 1756-ENBT/A) |
|---|---|---|---|
| Коммуникационные интерфейсы | 6 Ethernet + 4 RS-485 + 3 оптических | 8 Ethernet | 2 Ethernet |
| Поддерживаемые протоколы | 7 (включая MQTT, AMQP, IEC 61850) | 4 | 3 |
| Пропускная способность | До 10 Гбит/с | До 8 Гбит/с | До 2 Гбит/с |
| Температурный диапазон работы | -15 °C — +65 °C | 0 °C — +55 °C | 0 °C — +60 °C |
| Защитные функции | 4 (перегрузка, короткое замыкание, перепады напряжения, VPN) | 2 (перегрузка, короткое замыкание) | 2 (перегрузка, короткое замыкание) |
| Срок гарантии | 3 года | 2 года | 2 года |
Рекомендации по выбору
- Системы автоматизации ABB 800xA с требованиями к расширенным коммуникациям: ABB 3BSE020419R1 идеально подходит для нефтегазовых, химических, энергетических и металлургических предприятий, использующих ABB 800xA, благодаря полной совместимости и широкому набору интерфейсов.
- Проекты по цифровой трансформации и облачной интеграции: Если предприятие планирует интегрировать производственные данные с облачными платформами и внедрить предиктивное обслуживание, выбор ABB 3BSE020419R1 обусловлен поддержкой современных протоколов и защищенной передачей данных.
- Удаленные и суровые промышленные объекты: Для объектов с ограниченным доступом и сложными климатическими условиями (морские платформы, региональные электростанции) модуль выгоден благодаря оптическим интерфейсам и устойчивости к электромагнитным помехам.
- Интеграция многовидового оборудования: Если предприятие использует оборудование от разных производителей, модуль подходит благодаря поддержке множества индустриальных протоколов, обеспечивая беспрепятственную взаимосвязь между компонентами автоматизированной системы.
Особые меры предосторожности
- Правильная установка и конфигурация интерфейсов: При монтаже ABB 3BSE020419R1 соблюдайте рекомендации по подключению оптических кабелей и Ethernet-кабелей, используя только сертифицированные компоненты. Настройте защищенные соединения (VPN) через программное обеспечение ABB 800xA для предотвращения несанкционированного доступа.
- Обеспечение стабильного питания: Модуль требует стабильной питания 24 В постоянного тока — используйте защищенные источники питания с резервом, защищенные от перепадов напряжения и электростатического разряда.
- Регулярная диагностика и обновление: Ежегодно проводите комплексную диагностику коммуникационных каналов через программное обеспечение ABB 800xA, проверяйте состояние интерфейсов и обновляйте прошивку модуля до последней версии. Регулярно анализируйте логи передачи данных для выявления потенциальных проблем.
- Защитение от влаги и агрессивных сред: Устанавливайте модуль в герметичных шкафах управления с эффективной вентиляцией, защищенных от попадания влаги, пыли и химических веществ. При эксплуатации в морской среде используйте дополнительные защиты от коррозии.
- Хранение запасных модулей: При эксплуатации в удаленных регионах храните запасной ABB 3BSE020419R1 в герметичных контейнерах с температурой от 15 °C до 25 °C и относительной влажностью не более 55%, в оригинальной упаковке для защиты от механических повреждений и окисления.
