Описание
Описание продукта

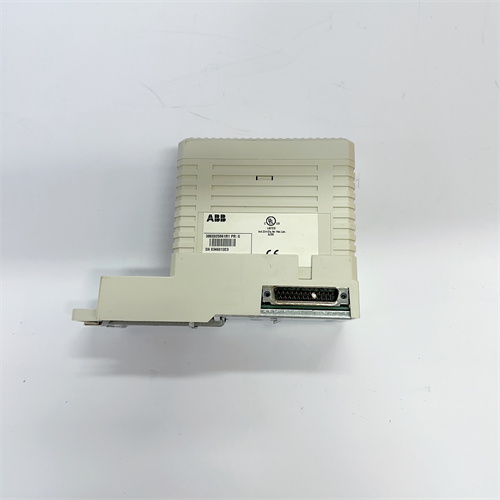

ABB 3BSE020508R1 — это высокостабильный аналоговый входной модуль для системы автоматизации ABB 800xA, разработанный компанией ABB — глобальным лидером в сфере промышленной автоматизации и электроники. Модуль специализируется на точном сборе аналоговых сигналов от широкого спектра полевых датчиков (температуры, давления, уровня, расхода) в критически важных производственных процессах, сочетая в себе высокую точность измерения и расширенную защиту от внешних воздействий. ABB 3BSE020508R1 отличается полной совместимостью с процессорами ABB серии PM864 (PM864A, PM864AK01) и коммуникационными модулями 3BSE020419R1, а также сертификацией по стандарту IEC 61508 SIL 2, что делает его актуальным для нефтегазовой, химической, энергетической и фармацевтической отраслей. Особенно ценной особенностью ABB 3BSE020508R1 является его продвинутая цифровая фильтрация сигналов и устойчивость к экстремальным промышленным условиям, включая сильные электромагнитные помехи и перепады температуры. Благодаря использованию премиальных электронных компонентов ABB 3BSE020508R1 обеспечивает длительную бесперебойную работу и точную передачу данных без искажений. Каждый экземпляр ABB 3BSE020508R1 прошел строгую фабричную проверку и сертификацию по международным стандартам CE, UL, RoHS и IEC 61326-1, подтверждая его высокое качество и безопасность в эксплуатации.
Технические параметры
- Бренд: ABB
- Модель: 3BSE020508R1
- Тип устройства: Аналоговый входной модуль для системы автоматизации ABB 800xA
- Количество каналов: 16 независимых аналоговых входных каналов (индивидуальная электрическая изоляция)
- Поддерживаемые сигналы: 4–20 мА (ток), 0–10 В/±5 В/±10 В (напряжение), Pt100/Pt1000/Ni100 (термопреобразователи), тип J/K/E/S (термопары)
- Точность измерения: ±0,015% от полного диапазона (при температуре 23 °C ±2 °C)
- Питание: 24 В постоянного тока (от шасси DCS ABB 800xA)
- Расход электроэнергии: Максимальный расход 24 Вт
- Температурный диапазон работы: -15 °C — +65 °C
- Температурный диапазон хранения: -25 °C — +80 °C
- Габаритные размеры (Д×Ш×В): 190 мм × 145 мм × 84 мм
- Вес: 1,3 кг
- Сертификации: CE, UL, RoHS, IEC 61508 SIL 2, EN 61326-2-3
- Уровень защиты от помех: Класс EMС EN 61326-2-3
- Время обновления данных: ≤ 2 мс на канал
- Защитные функции: Защитение от перегрузки, короткого замыкания, электростатического разряда
- Срок гарантии: 3 года
Преимущества и особенности
- Экстремальная точность и многофункциональность: ABB 3BSE020508R1 обеспечивает исключительную точность измерения ±0,015% от полного диапазона, что критично для процессов с строгими требованиями к контролю параметров (например, дозировка фармацевтических компонентов, регулировка температуры реакторов). Поддержка всех типов индустриальных аналоговых сигналов позволяет интегрировать модуль с любым аналоговым датчиком без дополнительных адаптеров.
- Индивидуальная изоляция каналов и подавление помех: Каждый из 16 каналов имеет независимую электрическую изоляцию, предотвращая взаимное влияние сигналов и защиту от перегрузок. Продвинутая цифровая фильтрация эффективно подавляет электромагнитные помехи, распространенные в промышленных средах с мощным электрооборудованием, гарантируя чистоту и стабильность измеряемых данных.
- Сертификация SIL 2 и безопасность в критических процессах: ABB 3BSE020508R1 сертифицирован по стандарту IEC 61508 SIL 2, что подтверждает его пригодность для систем с повышенными требованиями к безопасности. Модуль надежно работает в цепях управления оборудованием, где сбой может привести к снижению качества продукции или нештатным ситуациям.
- Устойчивость к суровым условиям и долговечность: Соответствие классу EMС EN 61326-2-3 делает модуль устойчивым к сильным электромагнитным помехам и перепадам температуры (-15 °C — +65 °C). Корпус из прочного пластика с защитным покрытием защищает внутренние компоненты от пыли, влаги и механических повреждений, продлевая срок службы модуля.
- Легкая интеграция и диагностика: ABB 3BSE020508R1 полностью совместим с системой ABB 800xA и поддерживает дистанционную конфигурацию через программное обеспечение ABB. Встроенные диагностические функции контролируют состояние каждого канала, отправляя сигналы о неполадках в контроллер и упрощая поиск и устранение проблем, что снижает время простоя.
Примеры применения в отраслях промышленности
- Нефтегазовая отрасль: В нефтеперерабатывающих заводах ABB 3BSE020508R1 собирает сигналы от датчиков давления в трубопроводах, температуры перегретого пара и расхода нефти. Высокая точность измерения позволяет оптимизировать процессы перегонки, а подавление помех гарантирует надежность данных в условиях мощных электроприводов и насосов.
- Химическая промышленность: В крупных химических заводах модуль считывает данные от датчиков pH, концентрации химических реагентов и уровня жидкости в реакторах. Поддержка термопар и термопреобразователей позволяет контролировать температуру реакций с минимальной погрешностью, сохраняя качество продукции и безопасность работы с агрессивными веществами.
- Энергетика: На тепловых и атомных электростанциях ABB 3BSE020508R1 обрабатывает сигналы от датчиков температуры и давления в котлах, уровня воды в буферах и активности пара. Сертификация SIL 2 подтверждает безопасность работы, а быстрая скорость обновления данных (≤ 2 мс) позволяет своевременно регулировать параметры генерации электроэнергии.
- Фармацевтическая промышленность: В производственных линиях по изготовлению лекарств модуль контролирует температуру и влажность в чистых комнатах, а также концентрацию активных компонентов в фармацевтических растворах. Соответствие стандартам GMP и высокая точность измерения гарантируют качество и консистентность продукции, а также успешное прохождение аудитов регулирующих органов.
Сравнение с конкурентами
| Параметр сравнения | ABB 3BSE020508R1 | Конкурент 1 (Siemens SM 331 AI 8x13bit) | Конкурент 2 (Rockwell 1756-IF16) |
|---|---|---|---|
| Количество каналов | 16 (индивидуальная изоляция) | 8 (групповая изоляция) | 16 (групповая изоляция) |
| Точность измерения | ±0,015% | ±0,1% | ±0,05% |
| Поддерживаемые сигналы | 7 типов (ток, напряжение, термопары, термопреобразователи) | 4 типа | 5 типов |
| Сертификация SIL | SIL 2 | SIL 1 | SIL 2 |
| Температурный диапазон работы | -15 °C — +65 °C | 0 °C — +55 °C | 0 °C — +60 °C |
| Время обновления данных | ≤ 2 мс | ≤ 20 мс | ≤ 15 мс |
| Срок гарантии | 3 года | 2 года | 2 года |
Рекомендации по выбору
- Системы автоматизации ABB 800xA с высокими требованиями к точности: ABB 3BSE020508R1 идеально подходит для нефтегазовых, химических, энергетических и фармацевтических предприятий, использующих ABB 800xA, благодаря полной совместимости и экстремальной точности измерения.
- Производства с SIL 2 требованиями и безопасно-критическими процессами: Для объектов, где важна стабильность данных и безопасность (химическая промышленность, энергетика), модуль выгоден благодаря сертификации IEC 61508 SIL 2 и надежным защитным функциям.
- Промышленные объекты с сильными электромагнитными помехами: Если предприятие работает с мощным электрооборудованием (электростанции, металлургические заводы), выбор ABB 3BSE020508R1 обусловлен его продвинутой цифровой фильтрацией и классом защиты EMС, обеспечивающими стабильность работы при сильных помехами.
- Проекты по модернизации старых систем: Для обновления устаревших аналоговых модулей в ABB 800xA модуль обеспечивает повышение точности и совместимость с современными компонентами, сохраняя инвестиции в существующую инфраструктуру.
Особые меры предосторожности
- Правильная калибровка и подключение: При установке ABB 3BSE020508R1 проведите индивидуальную калибровку каждого канала через программное обеспечение ABB 800xA, соответствующее типу подключенного датчика. Используйте щитовые кабели для подключения сигнальных линий, чтобы минимизировать влияние электромагнитных помех.
- Обеспечение стабильного питания: Модуль получает питание от шасси DCS — убедитесь, что система питания исправна и защищена от перепадов напряжения, так как нестабильное питание может повлиять на точность измерений и работоспособность каналов.
- Регулярная диагностика и обслуживание: Ежегодно проверяйте состояние каналов и обновляйте прошивку модуля до последней версии. Очищайте контакты подключения от пыли и окисления для предотвращения потерь или искажений сигнала.
- Защитение от влаги и агрессивных сред: Устанавливайте модуль в закрытых шкафах управления с эффективной вентиляцией, защищенных от попадания влаги, пыли и химических веществ. Не эксплуатируйте модуль в условиях, превышающих температурные пределы.
- Хранение запасных модулей: При эксплуатации в удаленных регионах храните запасной ABB 3BSE020508R1 в герметичных контейнерах с температурой от 15 °C до 25 °C и относительной влажностью не более 55%, в оригинальной упаковке для защиты от механических повреждений и окисления.
