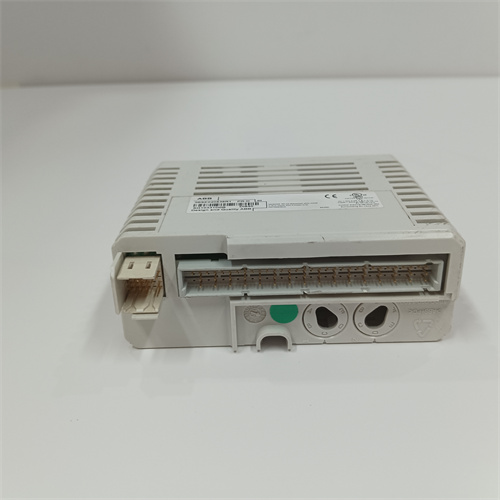

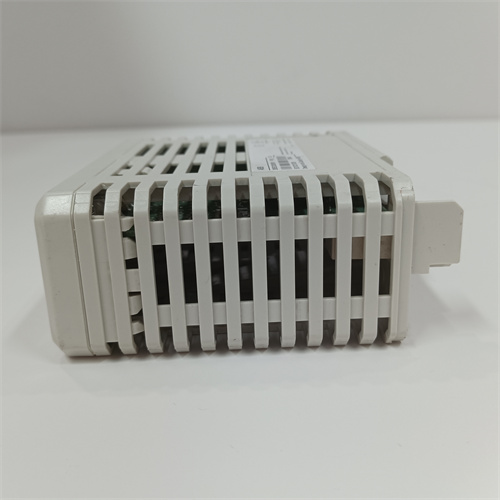

ABB 3BSE020848R1

Описание

Общая характеристика продукта ABB 3BSE020848R1

Технические параметры ABB 3BSE020848R1

• Параметры входных сигналов:
  • Тип модуля: Аналоговый модуль ввода (AI), 8 независимых каналов с раздельным подключением;
  • Поддерживаемые типы сигналов:
    • Ток: 4–20 мА DC (стандарт для сенсоров давления ABB 266DSH, температуры ABB 264H);
    • Напряжение: 0–5 В DC, 1–5 В DC (для низковольтных сенсоров уровня);
    • Дифференциальные сигналы: Поддержка для снижения влияния электромагнитных помех в длинных кабелях;
  • Диапазон измерения:
    • Ток: 0–24 мА DC (для диагностики “отрыв кабеля” или “неисправность сенсора” — сигнал <4 мА);
    • Напряжение: 0–6 В DC (для покрытия нестандартных сигналов сенсоров);
  • Точность измерения: ±0,1% от полного диапазона (FS) при температуре 23 ± 5 °C; ±0,2% FS в диапазоне 0–60 °C — гарантирует достоверность данных для критических процессов.
• Электрические и коммуникационные параметры:
  • Интерфейс с контроллером: Шина ABB CI854A (Profinet RT), скорость передачи 100 Мбит/с, задержка <2 мс — обеспечивает реальное время передачи данных;
  • Питание модуля: 24 В DC (диапазон 18–30 В DC) — из шкафа питания DCS ABB 800xA;
  • Потребляемый ток модуля: ≤0,6 А (без нагрузки на входные каналы);
  • Изоляция: 2500 В AC (между каналами, между каналами и шиной, корпусом) — по стандарту IEC 60664-1, защищает от перепадов напряжения и электромагнитных помех;
  • Входное сопротивление:
    • Для тока 4–20 мА: 250 Ом (стандарт для большинства промышленных сенсоров);
    • Для напряжения 0–5 В/1–5 В: ≥1 МОм (минимальные потери сигнала).
• Эксплуатационные характеристики:
  • Температурный диапазон работы: 0 °C до +60 °C (подходит для промышленных цехов и шкафов управления);
  • Влажность: 5%–95% (без конденсации — работает в влажных средах, например, на гидроэлектростанциях);
  • Степень защиты (IP): IP20 (для монтажа в модульных рядах DCS ABB или закрытых шкафах);
  • Устойчивость к EMC: Соответствие EN 61000-6-2 (индустриальная среда) и EN 61000-6-4 (излучение) — устойчивость к помехам от двигателей и трансформаторов;
  • Устойчивость к вибрациям: 5–500 Гц (0,5 Г, по IEC 60068-2-6) — не подвержен влиянию вибраций соседнего оборудования.
• Диагностика и совместимость:
  • Самодиагностика: Мониторинг состояния каналов (короткое замыкание, отрыв кабеля, перегрузка) — отправка ошибок в контроллер AC800M для отображения на операторской панели;
  • Автоматическая калибровка: Поддержка через ПО ABB Control Builder M — не требуется ручное регулирование potentiометров;
  • Совместимость:
    • Контроллеры ABB AC800M (все версии firmware 5.0+), система DCS 800xA;
    • Сенсоры ABB (266DSH, 264H) и сторонних производителей (Siemens, Rosemount);
    • Модульные ряды ABB CI854A для расширения системы I/O.

Преимущества и особенности ABB 3BSE020848R1

1. Высокая точность и стабильность измерений: Точность ±0,1% FS и минимальные девиации при температурных изменениях (0–60 °C) делают ABB 3BSE020848R1 идеальным для процессов с строгими требованиями — например, регулирование температуры в химических реакторах или давления в нефтепроводах. Данные сенсоров передаются контроллеру без искажений, что гарантирует правильное управление.
2. Независимые каналы и защита от помех: 8 независимых каналов позволяют ABB 3BSE020848R1 подключать разные типы сенсоров (ток/напряжение) одновременно, без взаимного влияния. Поддержка дифференциальных сигналов и высокая изоляция (2500 В AC) защищают модуль от электромагнитных помех, часто возникающих вблизи силовых кабелей или двигателей.
3. Расширенная диагностика и удобство обслуживания: Функция самодиагностики позволяет операторам быстро выявить неполадки (например, разрыв кабеля к датчику давления или неисправность сенсора) через DCS 800xA. Автоматическая калибровка через Control Builder M выполняется без остановки системы, что критично для непрерывных процессов (например, переработка нефти).
4. Легкая интеграция с системами ABB: ABB 3BSE020848R1 полностью поддерживается ПО ABB Control Builder M — настройка типов сигналов, диапазонов измерения и тестирование каналов выполняются через единственный интерфейс. Не требуется дополнительных драйверов, что сокращает время монтажа и настройки.
5. Долговечность и универсальность: Использование промышленных компонентов (срок службы >150 000 часов при номинальном режиме) гарантирует стабильную работу ABB 3BSE020848R1 в агрессивных условиях (пыль, влажность). Поддержка разных типов сигналов делает его универсальным для различных отраслей.

Примеры применения ABB 3BSE020848R1 в различных отраслях

• Нефтегазовая отрасль (неfteперерабатывающий завод): На заводе ABB 3BSE020848R1 собирает данные от 8 сенсоров давления в перегонных колоннах (сигнал 4–20 мА). Каждый канал подключен к отдельному сенсору ABB 266DSH, а данные передаются контроллеру AC800M для регулировки подачи теплоносителя. При отрыве кабеля к одному из сенсоров модуль мгновенно отправляет сигнал об ошибке, предотвращая нестабильность перегонки.
• Энергетика (атомная электростанция): В АЭС ABB 3BSE020848R1 подключен к 8 сенсорам температуры теплоносителя в реакторе (сигнал 4–20 мА). Высокая точность ±0,1% FS гарантирует контроль температуры в допустимых пределах (±1 °C), критически важный для безопасности. Автоматическая калибровка выполняется раз в 6 месяцев без остановки системы.
• Химическая промышленность (завод по производству удобрений): В заводе ABB 3BSE020848R1 собирает сигналы от 4 сенсоров концентрации аммиака (1–5 В) и 4 сенсоров уровня реактивов (4–20 мА). Независимые каналы предотвращают взаимное влияние сигналов, а дифференциальное подключение защищает от помех от смесительных агрегатов.
• Водоподготовка (городское водоподготовительное предприятие): На ВПП ABB 3BSE020848R1 подключен к 8 сенсорам浊度 воды (сигнал 4–20 мА). Данные передаются контроллеру для регулировки подачи коагулянта, поддерживая качество питьевой воды. Устойчивость к влажности позволяет монтировать модуль вблизи фильтрационных установок.

Сравнение ABB 3BSE020848R1 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB 3BSE020848R1

Рекомендации по выбору

1. Оцените тип и количество сенсоров: Выбирайте ABB 3BSE020848R1 если нужно подключить 6–8 сенсоров с сигналами 4–20 мА/0–5 В/1–5 В к системе ABB 800xA. Для систем с >8 сенсорами используйте несколько модулей или модель ABB 3BSE020849R1 (16 каналов).
2. Учтите условия эксплуатации: Если сенсоры расположены далеко (до 1000 м) или в условиях сильных электромагнитных помех, ABB 3BSE020848R1 подходит лучше, чем Siemens SM 331 или Honeywell HC900.
3. Совместимость с контроллерами: Оптимален для контроллеров ABB AC800M и DCS 800xA. Для систем других брендов проверьте поддержку Profinet RT.

Меры предостережения

1. Правильное подключение кабелей: Используйте экранированные кабели с сечением ≥0,5 мм² для токовых сигналов и ≥0,25 мм² для напряжных. Экран заземлите на оба конца, чтобы снизить электромагнитные помехи.
2. Регулярная калибровка: Раз в 12 месяцев выполняйте автоматическую калибровку ABB 3BSE020848R1 через Control Builder M — это поддерживает высокую точность измерений.
3. Защита от перепадов напряжения: Установите защитные диоды в цепях питания сенсоров — это предотвращает повреждение модуля при скачках напряжения.
4. Монтаж в защищенных шкафах: Из-за IP20 монтируйте ABB 3BSE020848R1 только в закрытых шкафах с температурой 0–60 °C и влажностью <95% (без конденсации).
