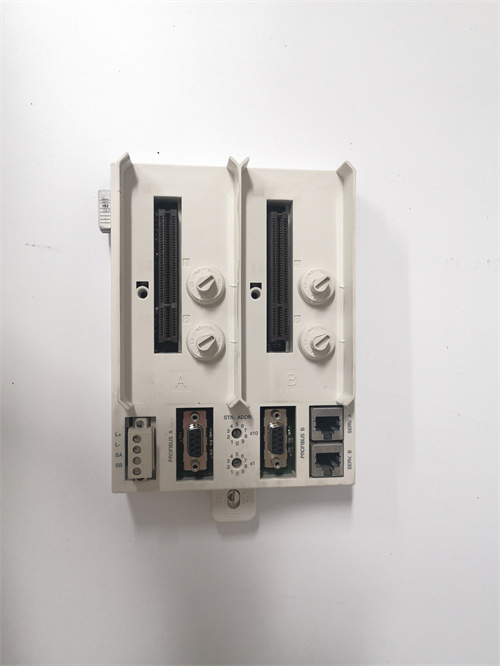

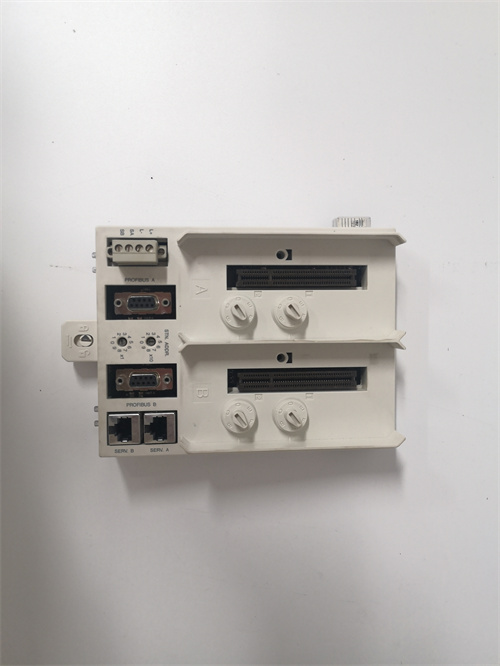

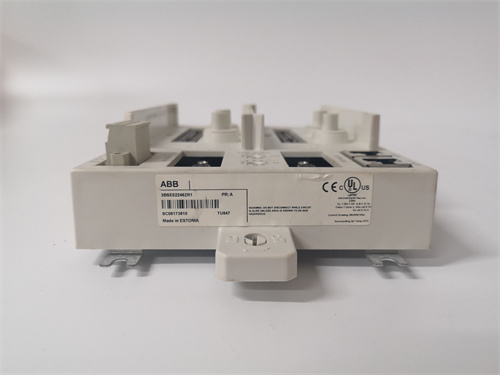

ABB 3BSE022462R1

Описание

Описание продукта

Технические параметры

1. Бренд: ABB
2. Модель: ABB 3BSE022462R1
3. Тип устройства: Комбинированный аналого-цифровой модуль (входной + выходной) для системы автоматизации ABB 800xA
4. Аналоговые каналы: 8 входных (4–20 мА, 0–10 В) + 4 выходных (4–20 мА) — все с индивидуальной изоляцией
5. Цифровые каналы: 12 входных (Dry Contact, 24 В постоянного тока) + 8 выходных (открытый коллектор, макс. ток 2 А/канал)
6. Точность аналоговых сигналов: ±0,02% от полного диапазона (при температуре 23 °C ±2 °C)
7. Питание: 24 В постоянного тока (от шасси DCS ABB 800xA)
8. Расход электроэнергии: Максимальный расход 26 Вт
9. Температурный диапазон работы: -15 °C — +65 °C
10. Температурный диапазон хранения: -25 °C — +80 °C
11. Габаритные размеры (Д×Ш×В): 190 мм × 145 мм × 84 мм
12. Вес: 1,5 кг
13. Сертификации: CE, UL, RoHS, IEC 61508 SIL 2, EN 61326-2-3
14. Время реакции сигнала: ≤ 1,5 мс (цифровые), ≤ 2 мс (аналоговые)
15. Изоляция каналов: 1000 В переменного тока (между каналами, канал-земля)
16. Защитные функции: Защитение от перегрузки, короткого замыкания, обратного тока, электростатического разряда
17. Срок гарантии: 3 года

Преимущества и особенности

1. Комплексная функциональность в одном модуле: ABB 3BSE022462R1 сочетает в себе аналоговые и цифровые каналы (всего 32 канала), что экономит пространство в шкафах управления и снижает затраты на покупку отдельных модулей. Это особенно выгодно для производственных линий, где требуется и сбор аналоговых данных (температура, давление), и управление цифровым оборудованием (клапаны, насосы).
2. Высокая точность и индивидуальная изоляция каналов: Аналоговые каналы модуля обеспечивают точность ±0,02% от полного диапазона, критическую для процессов с строгими требованиями к регулировке (например, дозировка химических реагентов). Каждый канал имеет индивидуальную изоляцию на 1000 В переменного тока, предотвращая взаимное влияние сигналов и защищая модуль от перегрузок.
3. Сертификация SIL 2 и безопасность в критических процессах: ABB 3BSE022462R1 сертифицирован по стандарту IEC 61508 SIL 2, подтверждая его пригодность для систем с повышенными требованиями к безопасности. Модуль надежно работает в цепях управления оборудованием, где сбой может привести к снижению качества продукции или нештатным ситуациям.
4. Компактность и легкая интеграция: При высокой плотности каналов ABB 3BSE022462R1 сохраняет компактные габариты, что упрощает монтаж в плотно заполненные шкафы управления. Модуль полностью совместим с системой ABB 800xA и поддерживает дистанционную конфигурацию через программное обеспечение ABB, сокращая время на установку и настройку.
5. Экстремальная устойчивость к внешним воздействиям: Соответствие классу EMС EN 61326-2-3 делает ABB 3BSE022462R1 устойчивым к сильным электромагнитным помехам, распространенным в промышленных средах с мощным электрооборудованием. Уширенный температурный диапазон (-15 °C — +65 °C) позволяет эксплуатировать модуль в регионах с суровыми климатическими условиями.

Примеры применения в отраслях промышленности

1. Нефтегазовая отрасль: В нефтеперерабатывающих заводах ABB 3BSE022462R1 собирает аналоговые сигналы от датчиков давления и температуры в трубопроводах (аналоговые входы) и управляет цифровыми приводами регулирующих клапанов (цифровые выходы). Высокая точность сигнала позволяет оптимизировать процесс перегонки, а устойчивость к помехам гарантирует надежность работы в условиях мощных электроприводов.
2. Химическая промышленность: В химических заводах модуль считывает данные от датчиков pH и концентрации реагентов (аналоговые входы) и управляет системами аварийного останова и подачи инертных газов (цифровые выходы). Сертификация SIL 2 обеспечивает безопасность работы с агрессивными веществами, а индивидуальная изоляция каналов предотвращает искажения сигналов.
3. Энергетика: На тепловых электростанциях ABB 3BSE022462R1 обрабатывает сигналы от датчиков уровня воды в котлах (аналоговые входы) и управляет системами охлаждения и предохранительными клапанами (цифровые выходы). Быстрая реакция на сигналы предотвращает перегревы оборудования и обеспечивает стабильность генерации электроэнергии.
4. Фармацевтическая промышленность: В производственных линиях по изготовлению лекарств модуль контролирует температуру в реакторах (аналоговые входы) и управляет линиями упаковки и очистки оборудования (цифровые выходы). Соответствие стандартам GMP и высокая точность сигнала гарантируют качество и консистентность фармацевтических продуктов.

Сравнение с конкурентами

Рекомендации по выбору

1. Системы автоматизации ABB 800xA с комбинированным управлением: ABB 3BSE022462R1 идеально подходит для нефтегазовых, химических, энергетических и фармацевтических предприятий, использующих ABB 800xA, благодаря полной совместимости и комплексной функциональности.
2. Производства с ограниченным пространством: Для объектов, где не хватает места в шкафах управления, модуль выгоден благодаря высокой плотности каналов и компактной конструкции, заменяя несколько отдельных модулей одним устройством.
3. Процессы с требованиями SIL 2 и высокой точностью: Если предприятие нуждается в безопасном и точном управлении (химическая промышленность, фармацевтика), выбор ABB 3BSE022462R1 обусловлен его сертификацией IEC 61508 SIL 2 и высокой точностью аналоговых каналов.
4. Суровые промышленные условия: Для объектов в регионах с перепадом температур и сильными электромагнитными помехами модуль превосходит конкурентов по устойчивости и классу защиты EMС, гарантируя надежную работу в сложных средах.

Особые меры предосторожности

1. Правильная калибровка и настройка каналов: При установке ABB 3BSE022462R1 проведите индивидуальную калибровку аналоговых каналов через программное обеспечение ABB 800xA, соответствующее типу подключенного оборудования. Не превышайте максимальный ток на цифровых выходных каналах (2 А).
2. Обеспечение стабильного питания: Модуль получает питание от шасси DCS — убедитесь, что система питания исправна и защищена от перепадов напряжения, так как нестабильное питание может повлиять на точность сигнала и работоспособность каналов.
3. Регулярная диагностика и обслуживание: Ежегодно проверяйте состояние аналоговых и цифровых каналов, обновляйте прошивку модуля до последней версии. Очищайте контакты подключения от пыли и окисления для предотвращения потерь или искажений сигнала.
4. Защитение от влаги и агрессивных сред: Устанавливайте модуль в закрытых шкафах управления с эффективной вентиляцией, защищенных от попадания влаги, пыли и химических веществ. Не эксплуатируйте модуль в условиях, превышающих температурные пределы.
5. Хранение запасных модулей: При эксплуатации в удаленных регионах храните запасной ABB 3BSE022462R1 в герметичных контейнерах с температурой от 15 °C до 25 °C и относительной влажностью не более 55%, в оригинальной упаковке для защиты от механических повреждений и окисления.
