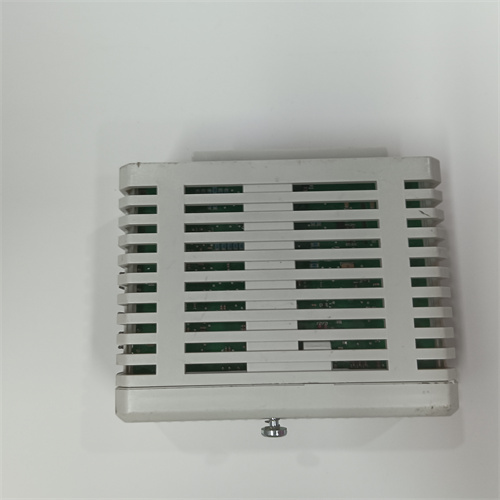

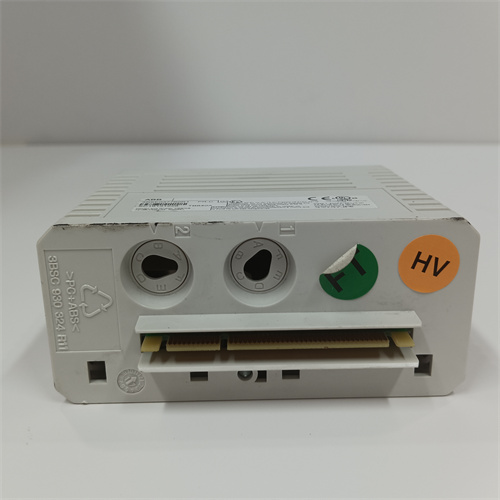

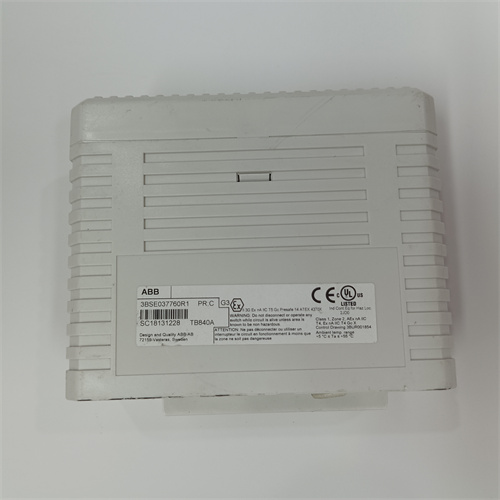

ABB 3BSE037760R1

Описание

Общая характеристика продукта ABB 3BSE037760R1

Технические параметры ABB 3BSE037760R1

• Параметры выходных сигналов:
  • Тип модуля: Цифровой модуль вывода (DO), 16 независимых каналов;
  • Тип коммутации: MOSFET-транзисторная (без контактов, исключает аркобразование и износ);
  • Напряжение питания исполнителей: 24 В DC (стандарт для промышленных реле и клапанов);
  • Максимальный ток на канал: 2 А (для питания мощных реле или небольших электродвигателей);
  • Совокупный максимальный ток по модулю: 16 А (распределенный по 16 каналам — например, 8 каналов по 2 А или 16 каналов по 1 А);
  • Режим работы: Нормально-разомкнутый (NO) — команда “включено” замыкает цепь исполнителя.
• Электрические и коммуникационные параметры:
  • Интерфейс с контроллером: Шина ABB CI854A (Profinet RT), скорость передачи 100 Мбит/с, задержка <1 мс — обеспечивает реальное время передачи команд;
  • Питание модуля: 24 В DC (диапазон 18–30 В DC) — из шкафа питания DCS ABB 800xA;
  • Потребляемый ток модуля: ≤0,8 А (без нагрузки на выходные каналы);
  • Изоляция: 2500 В AC (между каналами, между каналами и шиной, корпусом) — по стандарту IEC 60664-1, защищает от перепадов напряжения и электромагнитных помех;
  • Защита каналов: Встроенные защитные диоды от обратного тока, предохранители от короткого замыкания (максимальный ток короткого замыкания ≤3 А) — предотвращают повреждение модуля.
• Эксплуатационные характеристики:
  • Температурный диапазон работы: 0 °C до +60 °C (подходит для промышленных цехов и шкафов управления);
  • Влажность: 5%–95% (без конденсации — работает в влажных средах, например, на гидроэлектростанциях);
  • Степень защиты (IP): IP20 (для монтажа в модульных рядах DCS ABB или закрытых шкафах);
  • Устойчивость к EMC: Соответствие EN 61000-6-2 (индустриальная среда) и EN 61000-6-4 (излучение) — устойчивость к помехам от двигателей и трансформаторов;
  • Устойчивость к вибрациям: 5–500 Гц (0,5 Г, по IEC 60068-2-6) — не подвержен влиянию вибраций соседнего оборудования.
• Диагностика и совместимость:
  • Самодиагностика: Мониторинг состояния каналов (короткое замыкание, перегрузка, неисправность транзистора) — отправка ошибок в контроллер AC800M для отображения на операторской панели;
  • Функция проверки нагрузки: Отслеживание тока на каждом канале — сигнализация при превышении 2 А;
  • Совместимость:
    • Контроллеры ABB AC800M (все версии firmware 5.0+), система DCS 800xA;
    • Исполнительное оборудование ABB (реле CR-M, клапаны V18346) и сторонних производителей (Siemens, );
    • Модульные ряды ABB CI854A для расширения системы I/O.

Преимущества и особенности ABB 3BSE037760R1

1. Транзисторная коммутация и долговечность: MOSFET-транзисторы без контактов устраняют износ и аркобразование, что увеличивает срок службы ABB 3BSE037760R1 до >150 000 часов. Это особенно важно для систем с круглосуточной работой (например, нефтеперерабатывающие заводы), где частая замена модулей невозможна.
2. Высокая нагрузочная способность: Максимальный ток 2 А на канал и 16 А по модулю позволяет ABB 3BSE037760R1 управлять мощными исполнителями — например, приводами конвейеров (1,5 А) или крупными реле (2 А) — без необходимости дополнительных контакторов. Это сокращает количество компонентов в шкафу и снижает риск отказов.
3. Быстрая передача команд и надежность: Задержка передачи <1 мс гарантирует, что ABB 3BSE037760R1 мгновенно передает команды от контроллера — критически важно для аварийных систем (например, закрытие клапанов при превышении давления в нефтепроводах). Высокая изоляция (2500 В AC) защищает модуль от перепадов напряжения, часто возникающих в промышленных сетях.
4. Расширенная диагностика и удобство обслуживания: Функция самодиагностики позволяет операторам быстро выявить неполадки (например, разрыв кабеля к приводу или короткое замыкание) через DCS 800xA. Это сокращает время поиска неисправностей и восстановления работы процесса.
5. Легкая интеграция с системами ABB: ABB 3BSE037760R1 полностью поддерживается ПО ABB Control Builder M — настройка каналов, тестирование команд и отображение статуса выполняются через единственный интерфейс. Не требуется дополнительных драйверов, что сокращает время монтажа и настройки.

Примеры применения ABB 3BSE037760R1 в различных отраслях

• Нефтегазовая отрасль (неfteперерабатывающий завод): На заводе ABB 3BSE037760R1 управляет 16 клапанами подачи топлива в перегонные колонны. Каждый канал модуля подключен к реле клапана (24 В DC, 1,8 А), а команды от контроллера AC800M передаются за <1 мс. При падении давления в колонне модуль мгновенно увеличивает подачу топлива, поддерживая стабильную температуру перегонки.
• Энергетика (теплоэлектростанция): В ТЭС ABB 3BSE037760R1 управляет приводами вентилей системы охлаждения турбины (24 В DC, 2 А на канал). Модуль отслеживает ток на каждом канале — при заклинивании вентиля (ток >2 А) отправляет сигнал об ошибке в контроллер, который запускает резервный вентиль. Это предотвращает перегрев турбины и остановку электрогенератора.
• Химическая промышленность (завод по производству пластиков): В заводе ABB 3BSE037760R1 управляет реле для дозаторов катализатора (24 В DC, 1 А). Функция диагностики помогает выявить засорение дозатора (ток <0,5 А), позволяя операторам устранить проблему до изменения качества продукции.
• Пищевая промышленность (завод по производству молока): На молочном заводе ABB 3BSE037760R1 управляет приводами конвейеров упаковки (24 В DC, 1,2 А). Транзисторная коммутация не требует обслуживания (без замены контактов), что важно для непрерывной линии с круглосуточной работой и строгими санитарными требованиями.

Сравнение ABB 3BSE037760R1 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB 3BSE037760R1

Рекомендации по выбору

1. Оцените нагрузку исполнительного оборудования: Выбирайте ABB 3BSE037760R1 если нужно управлять 10–16 исполнителями с током до 2 А (например, реле, клапаны) и требуется высокая скорость передачи команд. Для систем с >16 исполнителями используйте несколько модулей или модель ABB 3BSE037761R1 (32 канала).
2. Учтите условия эксплуатации: Если оборудование работает в условиях сильных электромагнитных помех (например, рядом с силовыми приводами) или требует круглосуточной работы, ABB 3BSE037760R1 подходит лучше, чем Rockwell 1756-OB16D (нижняя изоляция).
3. Совместимость с контроллерами: Оптимален для контроллеров ABB AC800M и DCS 800xA. Для систем других брендов проверьте поддержку Profinet RT.

Меры предостережения

1. Проверка нагрузки перед подключением: Не превышайте максимальный ток 2 А на канал и 16 А по модулю — перегрузка приведет к отключению канала и повреждению транзистора.
2. Разделение питания: Используйте отдельную линию питания для исполнительного оборудования (не смешивайте с питанием модуля) — это предотвращает перепады напряжения, которые могут повлиять на работу контроллера.
3. Регулярная диагностика: Раз в 6 месяцев проверяйте логи ошибок ABB 3BSE037760R1 через DCS 800xA — выявляйте неисправные каналы или проблемные исполнительные механизмы.
4. Монтаж в защищенных шкафах: Из-за IP20 монтируйте ABB 3BSE037760R1 только в закрытых шкафах с температурой 0–60 °C и влажностью <95% (без конденсации).
