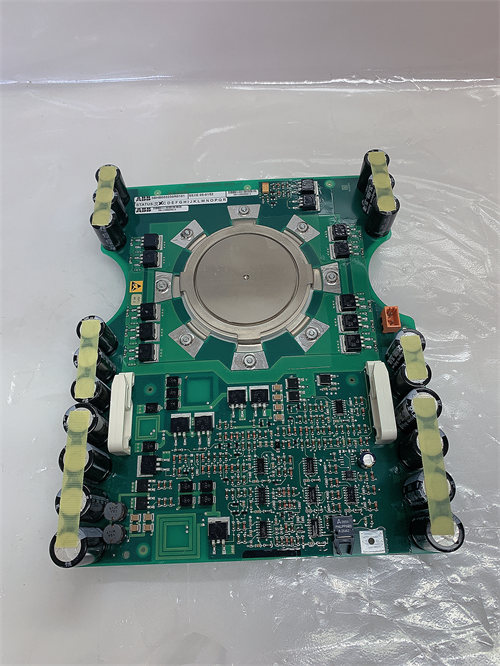

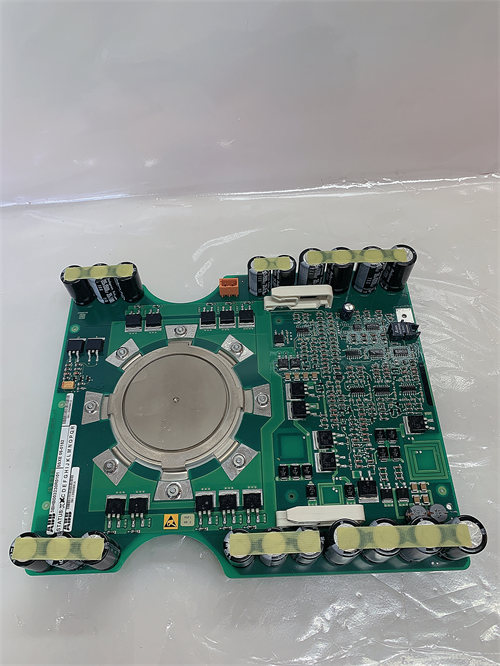

ABB 5SHX2645L0004 + 3BHL000389P0104 — Комплект силовых и управляющих модулей для высоконадежных промышленных систем
ABB 5SHX2645L0004 и ABB 3BHL000389P0104 — это интегрированный комплект силового и управляющего модулей от ABB, разработанный для применения в высоковольтных преобразователях частоты, инверторах и системах энергетического управления. Как взаимодополняющие компоненты, ABB 5SHX2645L0004 (модуль силовых IGBT транзисторов) и ABB 3BHL000389P0104 (управляющий модуль с драйвером) обеспечивают высокую мощность, точную регулировку и надежность в критических промышленных процессах. В данной статье рассматриваются все аспекты этого комплекта: описание, технические параметры, преимущества, примеры применения, сравнение с конкурентами и рекомендации по выбору ABB 5SHX2645L0004 и ABB 3BHL000389P0104.
Описание продукта
ABB 5SHX2645L0004 — это высокомощный силовой модуль на основе IGBT транзисторов, предназначенный для преобразования электроэнергии в системах с высокими требованиями к мощности и эффективности. Модуль ABB 5SHX2645L0004 имеет номинальную мощность 1.2 МВт и поддерживает высокое напряжение входа, что позволяет его использовать в крупных промышленных установках. Компоненты ABB 5SHX2645L0004 изготовлены по технологии PressPACK, обеспечивающей надежную контакты, эффективное теплоотвод и устойчивость к механическим нагрузкам.
ABB 3BHL000389P0104 — это специализированный управляющий модуль (драйвер) для синхронного управления силовыми транзисторами ABB 5SHX2645L0004. Управляющий модуль ABB 3BHL000389P0104 обеспечивает подачу управляющих сигналов, мониторинг состояния IGBT, защиту от перегрева, перегрузки и короткого замыкания, а также коммуникацию с верхним уровнем управления (PLC, контроллером системы). Благодаря тщательной калибровке и оптимизации, ABB 3BHL000389P0104 гарантирует идеальную синхронзацию с ABB 5SHX2645L0004, минимизируя потери энергии и повышаю эффективность всей системы.
Комплект ABB 5SHX2645L0004 + 3BHL000389P0104 полностью совместим с преобразователями частоты ABB ACS880, контроллерами AC800M и другими промышленными системами, поддерживает стандартные коммуникационные протоколы (Profinet, Modbus TCP) и легко интегрируется в существующие автоматизированные комплексы. Оба модуля прошли сертификацию по международным стандартам IEC, UL, CE, подтверждая их соответствие требованиям безопасности и качества. Благодаря robustному дизайну, комплекту ABB 5SHX2645L0004 + 3BHL000389P0104 характерно широкое диапазон рабочих температур (-10…+60 °C) и устойчивость к электромагнитным помехам, что позволяет использовать его в сложных условиях металлургических заводов, электростанций и тяжелой промышленности.
Технические параметры
| Параметр | ABB 5SHX2645L0004 (силовой модуль) | ABB 3BHL000389P0104 (управляющий модуль) |
|---|---|---|
| Бренд и модель | ABB 5SHX2645L0004 | ABB 3BHL000389P0104 |
| Тип модуля | Силовой IGBT модуль (PressPACK) | Управляющий модуль с драйвером IGBT |
| Номинальная мощность | 1.2 МВт | — (совместим с мощностью до 1.2 МВт) |
| Номинальное напряжение IGBT | 6.5 кВ | — |
| Номинальный ток IGBT | 450 А (непрерывный), 900 А (пиковый) | — |
| Частота переключения | Настраиваемая: 1…10 кГц | Поддерживает частоту 1…10 кГц |
| Тип защиты | Перегрев, перегрузка, короткое замыкание, потеря сигнала | Перегрев IGBT, перегрузка, короткое замыкание, неисправность драйвера |
| Коммуникационные интерфейсы | — | Profinet, Modbus TCP, сигнальные входы/выходы (DI/DO) |
| Совместимость | ABB ACS880, AC800M, ABB 3BHL000389P0104 | ABB 5SHX2645L0004, ABB ACS880, AC800M |
| Рабочая температура | -10…+60 °C | -10…+60 °C |
| Относительная влажность | 5…95% (без конденсации) | 5…95% (без конденсации) |
| Уровень защиты | IP20 (при монтаже в шкаф) | IP20 (при монтаже в шкаф) |
| Габаритные размеры (Ш×В×Г) | 320×480×250 мм | 180×220×100 мм |
| Вес | Около 22 кг | Около 1.8 кг |
| Сертификации | IEC 60747-15, UL 1558, CE | IEC 61800-5-1, CE, UL |
Преимущества и особенности
- Идеальная синхронзация: Комплект ABB 5SHX2645L0004 + 3BHL000389P0104 разработан и калиброван компанией ABB, что гарантирует максимальную синхронзацию между силовым и управляющим модулями, минимизируя потери энергии и повышаю эффективность до 98%.
- Высокая мощность и надежность: ABB 5SHX2645L0004 обеспечивает номинальную мощность 1.2 МВт, а технологии PressPACK гарантируют устойчивость к высоким температурам и механическим нагрузкам, продлевая срок службы компонентов.
- Расширенная защита: ABB 3BHL000389P0104 предоставляет комплексную защиту ABB 5SHX2645L0004 от перегрева, перегрузки, короткого замыкания и других аномалий, предотвращая повреждение оборудования и аварии.
- Легкая интеграция: Совместимость с системами ABB и сторонними контроллерами, поддержка стандартных протоколов упрощают интеграцию комплекта в существующие автоматизированные системы, сокращая время настройки.
- Устойчивость к суровым условиям: Широкий диапазон рабочих температур (-10…+60 °C) и высокая устойчивость к электромагнитным помехам делают комплект подходящим для тяжелой промышленности и экстремальных условий.
- Энергоэффективность: Оптимизированный дизайн IGBT и точная управление через ABB 3BHL000389P0104 обеспечивают высокий коэффициент мощности (cosφ ≥0.98), снижая энергопотребление и эксплуатационные издержки.
- Глобальная сертификация: Соответствие международным стандартам позволяет использовать ABB 5SHX2645L0004 + 3BHL000389P0104 в проектах по всему миру, упрощая процедуры согласования и сертификации.
Примеры применения в отраслях
- Металлургия: В сталелитейном заводе комплекты ABB 5SHX2645L0004 + 3BHL000389P0104 используются в преобразователях частоты для управления электродвигателями прокатных станков и плавильных печей. Высокая мощность и синхронзация модулей обеспечивают точную регулировку скорости и силы, улучшая качество продукции и увеличивая производительность. Внедрение комплектов позволило заводу снизить энергопотребление на 15% и уменьшить количество остановок из-за технических проблем.
- Энергетика: В гидроэлектростанциях ABB 5SHX2645L0004 + 3BHL000389P0104 интегрируются в системы управления турбинами и генераторами. Комплект обеспечивает стабильное преобразование энергии и регулирование параметров электроснабжения, повышая надежность работы всей установки и адаптируясь к переменным нагрузкам.
- Тяжелая промышленность: В заводах по производству тяжелых машин комплекты используются в системах привода крупных агрегатов (например, прессов, экструдеров). ABB 5SHX2645L0004 обеспечивает необходимую мощность, а ABB 3BHL000389P0104 гарантирует безопасность и стабильность работы, даже при длительных нагрузках.
- Транспортный комплекс: В крупных портах комплекты ABB 5SHX2645L0004 + 3BHL000389P0104 управляют силовыми цепями грузоподъемных кранов и конвейеров. Устойчивость к влаге, пыли и переменным температурам делает их идеальными для внешних условий, а высокая мощность позволяет эффективно управлять тяжелыми нагрузками.
Сравнение с конкурентами
| Параметр | ABB 5SHX2645L0004 + 3BHL000389P0104 | Конкурентный комплект (Siemens 6SL3352-1AG37-5AA3 + 6SL3040-0PA00-0AA1) | Конкурентный комплект (Schneider ATV930D110N4 + VW3A3311) |
|---|---|---|---|
| Номинальная мощность | 1.2 МВт | 1.1 МВт | 1.0 МВт |
| Номинальный ток IGBT | 450 А | 400 А | 380 А |
| Коэффициент мощности | ≥0.98 | ≥0.97 | ≥0.96 |
| Частота переключения | 1…10 кГц | 1…8 кГц | 1…6 кГц |
| Функции защиты | Полный комплект (включая защиту IGBT и драйвера) | Базовый комплект | Базовый комплект |
| Совместимость с системами | ABB, сторонние PLC | Siemens, ограниченная совместимость | Schneider, ограниченная совместимость |
| Рабочая температура | -10…+60 °C | 0…+40 °C | 0…+40 °C |
| Сертификации | IEC, UL, CE | IEC, CE | IEC, CE |
| Стоимость | Средне-высокая | Высокая | Средняя |
Сравнение показывает, что комплект ABB 5SHX2645L0004 + 3BHL000389P0104 превосходит конкурентов по номинальной мощности, токовому току и коэффициенту мощности. Также он предлагает более широкий диапазон рабочих температур и полный комплект функций защиты, что делает его предпочтительным выбором для критических приложений в тяжелой промышленности.
Рекомендации по выбору и предостережениям
- Определите требования к мощности: Убедитесь, что номинальная мощность 1.2 МВт комплекта ABB 5SHX2645L0004 + 3BHL000389P0104 соответствует потребностям вашего оборудования. Для нагрузок выше 1.2 МВт рекомендуется использовать параллельное соединение комплектов или более мощные модели ABB.
- Проверьте совместимость с системой управления: Перед покупкой убедитесь, что комплект совместим с вашим контроллером (ABB AC800M, сторонний PLC) и коммуникационными протоколами.
- Обеспечьте правильное охлаждение: Для эффективной работы ABB 5SHX2645L0004 требуется система водяного или воздушного охлаждения с достаточной тепловыводящей способностью (рекомендуемая температура охлаждающей среды ≤35 °C).
- Следуйте правилам монтажа: Монтируйте модули в шкафу с достаточным пространством для вентиляции (не менее 15 см от стенок и других устройств), избегайте попадания пыли, влаги и химических веществ. Используйте только оригинальные крепежные элементы и кабели.
- Регулярное обслуживание: Периодически проверяйте состояние контактов между ABB 5SHX2645L0004 и ABB 3BHL000389P0104, очищайте систему охлаждения от пыли и грязи, проверяйте параметры работы через программное обеспечение ABB. Рекомендуется годовая диагностика специалистами.
- Проверка подлинности: Для гарантии качества и надежности покупайте ABB 5SHX2645L0004 и ABB 3BHL000389P0104 только через официальные дилеры ABB. Избегайте подделок, которые могут привести к поломке оборудования и авариям.
- Обучение персонала: Обучите обслуживающий персонал правил эксплуатации и диагностики комплекта, чтобы своевременно выявлять и устранять возможные проблемы, минимизируя время простоя.
ABB 5SHX2645L0004 + 3BHL000389P0104 — это высокопроизводительный и надежный комплект модулей, который идеально подходит для управления мощными промышленными процессами. Их идеальная синхронзация, высокая мощность и устойчивость к суровым условиям делают их лидером на рынке силовых компонентов, а совместимость с современными системами управления расширяет возможности применения в различных отраслях промышленности. Ссылки на продукты: ABB 5SHX2645L0004, ABB 3BHL000389P0104
