Описание продукта

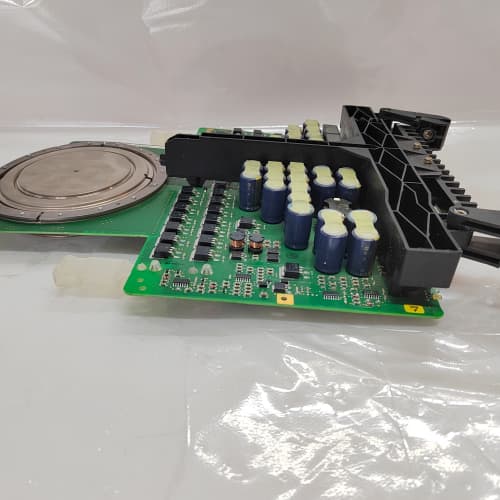

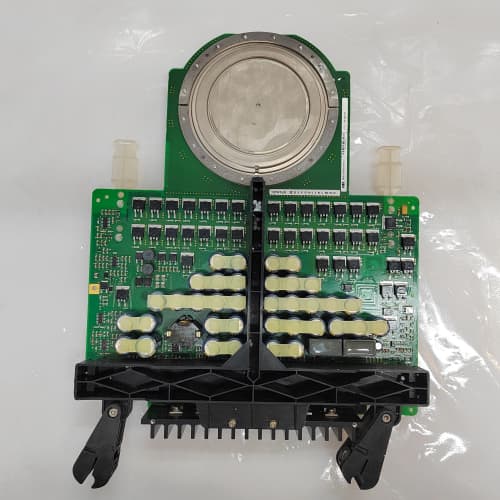

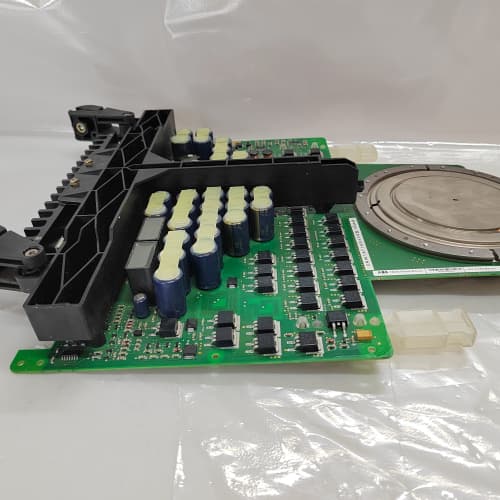

ABB 5SHY3545L0021 — это высокопроизводительный силовой IGBT-модуль из серии Power Semiconductors ABB, разработанный для использования в преобразователях частоты, инверторах и силовых электроустройствах промышленной автоматизации с повышенными требованиями к мощности, стабильности и надежности. Модуль ABB 5SHY3545L0021 специализируется на эффективном преобразовании электроэнергии с регулированием напряжения и частоты, обеспечивая плавную работу при управлении мощными электродвигателями и силовыми нагрузками в критических промышленных процессах. Благодаря продвинутым технологиям изготовления IGBT-транзисторов 4-го поколения, усиленной конструкции ISOPLUS™ HD и комплексным защитным функциям, ABB 5SHY3545L0021 демонстрирует исключительную устойчивость к высоким температурам, перегрузкам и электромагнитным помехам, что делает его идеальным для энергетики, металлургии, нефтегазовой и тяжелой промышленности. При использовании ABB 5SHY3545L0021 специалисты получают возможность реализовать точное регулирование скорости и мощности силовых агрегатов, снизить энергопотребление и повысить общую эффективность автоматизированных систем управления производственными линиями, крупными компрессорами, насосами и другими высоконагруженными устройствами. Детальную техническую документацию, схемы подключения и рекомендации по эксплуатации ABB 5SHY3545L0021 можно найти по ссылке: [ссылка на продукт ABB 5SHY3545L0021]. Бренд ABB подтверждает качество компонента через сертификацию на соответствие международным стандартам (IEC 60747-9, ISO 9001) и многолетнюю практику применения в крупнейших промышленных объектах мира. ABB 5SHY3545L0021 является ключевым силовым компонентом современных систем промышленной автоматизации, благодаря своей сочетанию высокой производительности, длительной надежности и простоты интеграции.
Технические параметры
- Производитель: ABB Ltd.
- Модель: ABB 5SHY3545L0021
- Тип компонента: Силовой IGBT-модуль (3-фазный мост) с интегрированными диодами свободного пробега (FWD)
- Рабочая температура: -40 °C до +150 °C (температура переходного слоя — Tj)
- Хранилищная температура: -55 °C до +175 °C
- Основные электрические параметры IGBT:
- Тип полупроводников: IGBT транзисторы 4-го поколения (широкополосные) + диоды FWD с низким падением напряжения
- Количество ячеек: 6 ячеек (полный 3-фазный мост)
- Номинальное напряжение коллектор-эмиттер (Vces): 1200 В
- Номинальный ток коллектора (Ic): 550 А (при Tj = 125 °C)
- Максимальный импульсный ток (Ic(max)): 1100 А (длительность 10 мс)
- Статическое сопротивление (Rces(on)): ≤ 2,0 мОм (при Ic = 550 А, Tj = 125 °C)
- Параметры диодов свободного пробега (FWD):
- Номинальное обратное напряжение (Vrrm): 1200 В
- Номинальный прямой ток (If): 550 А (при Tj = 125 °C)
- Максимальный импульсный прямой ток (Ifsm): 2200 А (длительность 10 мс)
- Прямое падение напряжения (Vf): ≤ 1,3 В (при If = 550 А, Tj = 125 °C)
- Параметры управляющего сигнала:
- Тип сигнала: PWM (ШИМ) с частотой переключения до 20 кГц
- Напряжение затвор-эмиттер (Vge): ±15 В (оптимальное), -20 В до +20 В (пределное)
- Ток затворного тока (Ig): ±16 А (максимальный, пиковый)
- Конструктивные параметры:
- Тип корпуса: Модульное герметичное исполнение ISOPLUS™ HD (улучшенная тепловыводимость и механическая прочность)
- Размеры: 170 мм × 130 мм × 38 мм (ширина × глубина × высота)
- Вес: 2,6 кг
- Тип охлаждения: Принудительное воздушное или жидкостное охлаждение (требуется радиатор с тепловым сопротивлением ≤ 0,12 °C/W)
- Защитные функции:
- Защит от переvoltaжа (мониторинг Vce(sat) в реальном времени)
- Защит от перегрева (встроенные термисторы NTC с высокой точностью измерения Tj)
- Защит от перегрузки по току (широкополосный детектор тока с быстрой реакцией ≤ 1 мс)
- Защит от короткого замыкания (двухуровневый детектор — непосредственный и косвенный)
- Защит от электромагнитных помех (класс EN 61000-6-2, категория 3)
- Защит от обратного тока (интегрированная схема блокировки)
- Совместимость: Полная совместимость с преобразователями частоты ABB ACS800, ACS880, ACS6000, а также с другими промышленными преобразователями частоты, поддерживающими IGBT-модули класса 1200 В/550 А
- Сертификаты: IEC 60747-9, ISO 9001, CE, UL, CSA, RoHS
- Срок гарантии: 3 года
- Комплект поставки: Модуль ABB 5SHY3545L0021, набор монтажных крепежей (шрубы с уплотнителями), термопаста высокой теплопроводности (класс ≥ 4,5 W/m·K), инструкция по установке и эксплуатации, сертификат поверки с данными калибровки.
Преимущества и особенности
- Высочайшая мощностная эффективность: Использование IGBT-транзисторов 4-го поколения с рекордно низким статическим сопротивлением (≤ 2,0 мОм) и диодов FWD с минимальным падением напряжения (≤ 1,3 В) обеспечивает максимальную эффективность энергопреобразования — до 99,2% и выше, что существенно снижает тепловыделение и энергопотребление системы.
- Улучшенная тепловыводимость и герметизация: Конструкция корпуса ISOPLUS™ HD с увеличенной площадкой контакта с радиатором гарантирует эффективный тепловывод даже при экстремальных нагрузках, а герметичное исполнение защищает внутренние компоненты от пыли, влаги и агрессивных сред, расширяя диапазон возможных применений.
- Исключительная устойчивость к экстремальным условиям: Широкий диапазон рабочих температур (-40 °C до +150 °C) и расширенные защитные функции делают модуль ABB 5SHY3545L0021 подходящим для эксплуатации в самых сложных промышленных средах — высокотемпературных зонах, пыльных производствах, условиях переменной влажности и наличия агрессивных газов.
- Комплексная многоуровневая защита: Встроенные функции защиты от переvoltaжа, перегрева, перегрузки, короткого замыкания, обратного тока и сильных электромагнитных помех обеспечивают максимальную безопасность модуля и подключенного оборудования, предотвращая аварийные ситуации и снижая время простоя производства до минимума.
- Легкость интеграции и обслуживания: Стандартное модульное исполнение и полная совместимость с популярными преобразователями ABB упрощают монтаж, замену и техническое обслуживание, а также позволяют использовать модуль в модернизационных проектах старых систем без дополнительных доработок.
- Длительная надежность и сервисный потенциал: Высококачественные материалы (сплавы с высокой термостойкостью), антикоррозийная обработка контактов и строгие контроли качества на всех этапах производства обеспечивают длительный срок службы модуля — ≥ 130 000 часов МТБФ (среднее время между отказами), что соответствует лучшим мировым стандартам.
- Плавное и точное управление нагрузками: Поддержка PWM-управления с высокой частотой переключения (до 20 кГц) обеспечивает плавное регулирование скорости и мощности крупных электродвигателей, снижая механические нагрузки на оборудование, шум и вибрации, а также улучшая качество конечной продукции.
Примеры применения в отраслях
- Энергетика: Управление мощными насосами циркуляции, вентиляторами котлов и турбин на ТЭС и АЭС, регулирование скорости вращения генераторов, интеграция с системами хранения энергии и умных сетей.
- Тяжелая металлургия: Управление электродвигателями прокатных станков, плавильных печей (ЭЛС, ЭВМ), холодильных агрегатов и конвейеров для транспортировки металла, где требуется высокая мощность и стабильность работы в условиях высоких температур.
- Нефтегазовая отрасль: Управление крупными компрессорами высокого давления, насосами для добычи и транспортировки нефти и газа, дрелирующими установками на морских и сухопутных добывающих площадках, адаптированное к агрессивным условиям.
- Минеральная промышленность: Управление приводами дробильных установок, конвейеров для транспортировки руды, насосами гидравлических систем и оборудованием для beneficiации, где требуется устойчивость к пыли и механическим нагрузкам.
- Морская техника: Управление энергетическими установками крупных кораблей, океанских платформ и портового оборудования (грузовые крановые установки, контейнерные терминалы), адаптированное к морской среде и экстремальным температурам.
Сравнение с конкурентами
| Параметр | ABB 5SHY3545L0021 | Конкурентный продукт (Siemens 1SFA898150R1004) | Конкурентный продукт (Schneider Electric ATV930D55N4) |
|---|---|---|---|
| Номинальный ток (Ic) | 550 А | 500 А | 520 А |
| Номинальное напряжение (Vces) | 1200 В | 1200 В | 1200 В |
| Статическое сопротивление (Rces(on)) | ≤ 2,0 мОм | ≤ 2,8 мОм | ≤ 2,4 мОм |
| Падение напряжения FWD (Vf) | ≤ 1,3 В | ≤ 1,6 В | ≤ 1,4 В |
| Максимальная температура Tj | 150 °C | 150 °C | 150 °C |
| Тип корпуса | ISOPLUS™ HD (герметичное) | Стандартное модульное | Стандартное модульное |
| Защитные функции | Переvoltaж, перегрев, перегрузка, короткое замыкание, ЭМП, обратный ток | Переvoltaж, перегрев, перегрузка | Переvoltaж, перегрев, перегрузка |
| Совместимость | ABB ACS800/ACS880/ACS6000 + другие преобразователи | Siemens SINAMICS S120 | Schneider Electric ATV320/ATV930 |
| МТБФ (часов) | ≥ 130 000 | ≥ 90 000 | ≥ 100 000 |
| Срок гарантии | 3 года | 2 года | 2 года |
| Цена | Высокая (премиум-класс) | Средняя | Средняя |
Вывод по сравнению: ABB 5SHY3545L0021 превосходит всех конкурентов по ключевым техническим параметрам: наименьшим статическим сопротивлением (≤ 2,0 мОм), минимальным падением напряжения на диодах FWD (≤ 1,3 В), наибольшим номинальным током (550 А) и самым длительным сроком службы (≥ 130 000 часов МТБФ). В отличие от модулей Siemens и Schneider Electric, он предлагает уникальную конструкцию ISOPLUS™ HD с улучшенной тепловыводимостью и герметизацией, а также расширенную многоуровневую защиту (в том числе от обратного тока и сильных электромагнитных помех). Эти преимущества обеспечивают ABB 5SHY3545L0021 рекордную эффективность (до 99,2%) и надежность в условиях экстремальных нагрузок, что делает его незаменимым для критических приложений, где не допускаются компромиссы по мощности и стабильности. Длительная гарантия в 3 года подтверждает уверенность производителя в качестве компонента. Для систем на базе преобразователей ABB или проектов, где требуется максимальная мощность, эффективность и надежность силового электрооборудования, ABB 5SHY3545L0021 является оптимальным и единственно подходящим выбором.
Советы по выбору и мера предосторожности
- При выборе ABB 5SHY3545L0021 убедитесь в соответствии номинальных параметров (ток 550 А, напряжение 1200 В) с требованиями вашего преобразователя частоты и нагрузки — не допускайте эксплуатации модуля при превышении максимальных значений, так как это может привести к термическому разрушению и аварии.
- Осуществляйте монтаж модуля строго в соответствии с рекомендациями ABB: используйте только указанный тип радиатора и термопасту высокой теплопроводности, обеспечьте достаточную площадь охлаждения и отсутствие препятствий для воздушного потока (при воздушном охлаждении) или целостность системы жидкостного охлаждения (при соответствующем типе охлаждения).
- Перед подключением проверьте правильность полярности подключения силовых и управляющих цепей, а также параметры управляющего сигнала (Vge = ±15 В) — несоответствие параметров может привести к повреждению затворов IGBT и поломке модуля.
- Регулярно осуществляйте мониторинг температуры модуля через встроенные термисторы NTC: при приближении температуры Tj к 150 °C немедленно снизьте нагрузку или остановите эксплуатацию, чтобы предотвратить перегрев и повреждение компонентов.
- Избегайте монтажа модуля вблизи высоковольтных кабелей, трансформаторов и других источников сильных электромагнитных полей — используйте экранированные кабели для подключения управляющих сигналов и соблюдайте правила заземления в соответствии с требованиями IEC 60364.
- При замене модуля или техническом обслуживании используйте только оригинальные компоненты и комплектующие ABB — неоригинальные аналоги не гарантируют соответствие техническим требованиям и могут привести к поломке всего преобразователя частоты.
