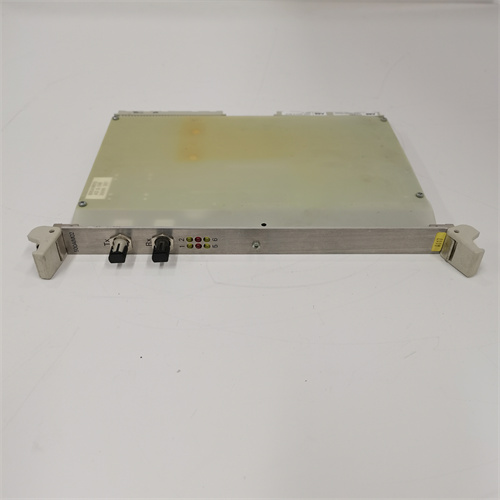

ABB 70BK03C-E

Описание

Обзор продукта: ABB 70BK03C-E

Технические параметры ABB 70BK03C-E

• Характеристики аналоговых входов:
  • ABB 70BK03C-E оснащён 3 независимыми каналами с универсальной поддержкой сигналов:
    • Поддерживаемые сигналы: 4–20 мА DC (двухпроводная схема), 0–5 В DC, 0–10 В DC; сигналы от термопар (Т-тип, К-тип, J-тип), сопротивных датчиков (Pt100, Pt1000, Ni100) — подходит для измерения температуры, давления, уровня;
    • Точность измерения: ±0,05% от полного диапазона (ПД) для 4–20 мА/0–10 В, ±0,1 °C для Pt100 (0–100 °C), ±0,2 °C для термопар К-тип (0–500 °C) — гарантирует стабильные данные;
    • Разрешение: 16 бит, частота обновления: 10 раз/секунду на канал — позволяет регистрировать быстрое изменение параметров (например, всплеск температуры в реакторе).
• Защита и помехоустойчивость:
  • Встроенная защита: от короткого замыкания (максимальный ток 30 мА с автоматическим отключением), статического разряда (15 кВ, IEC 61000-4-2) и электромагнитных помех (EN 61000-6-2/4);
  • galvanische изоляция: между каналами, между каналами и шиной контроллера — 1000 В AC/1 мин — предотвращает распространение помех и обеспечивает электробезопасность;
  • Фильтрация: цифровая фильтрация низких частот (настраиваемая константа времени 0,1–10 с) — снижает шум от мощных электродвигателей или сварочных установок.
• Эксплуатационные характеристики:
  • Питание: от шиной ABB AC800M (24 В DC, диапазон 18–32 В DC), потребляемая мощность ≤5 Вт;
  • Монтаж: в стандартное шасси ABB PM860/PM861 (ширина 1 модуль = 18 мм), габариты: 72 × 36 × 85 мм (длина × ширина × толщина);
  • Совместимость: с контроллерами ABB AC800M, Symphony Plus, ПО ABB Control Builder M;
  • Рабочая температура: -10 °C до +60 °C, степень защиты IP20 (при установке в шасси), относительная влажность: ≤95% (без конденсации).

Преимущества и особенности ABB 70BK03C-E

1. Универсальность сигнальных входов:

   ABB 70BK03C-E поддерживает не только стандартные аналоговые сигналы (4–20 мА, 0–10 В), но и специализированные температурные сигналы (термопары, Pt100) — это устраняет необходимость в нескольких модулях для разных измерений. Например, один модуль может одновременно собирать данные о давлении (4–20 мА), температуре реактора (Pt100) и уровне жидкости (0–10 В), сокращая затраты на монтаж и обслуживание.

2. Компактность и энергоэффективность:

   Малые габариты (1 модуль) позволяют монтировать ABB 70BK03C-E в плотно заполненных шасси, что актуально для удаленных объектов (например, насосные станции с компактными щитами). Низкое энергопотребление (≤5 Вт) снижает нагрузку на шину питания, важную для автономных систем с ограниченным источником питания (например, солнечные панели на удаленных площадках).

3. Интеграция с ABB’s системами и удобство диагностики:

   Модуль полностью совместим с ABB’s контроллерами и настраивается через ПО Control Builder M — операторы могут быстро выбрать тип сигнала для каждого канала, настроить фильтрацию и пороговые предупреждения. Встроенная диагностика отслеживает состояние каналов (обрыв кабеля, загрязнение датчика) и отправляет предупреждения в контроллер, упрощая поиск неисправностей без остановки процесса.

Примеры применения ABB 70BK03C-E

• Энергетика: Гидроэлектростанция:

  На гидроэлектростанции ABB 70BK03C-E используется для сбора данных на водопроводном трубопроводе: 1 канал — датчик давления (4–20 мА, 0–10 бар), 2 канал — Pt100 датчик температуры воды (0–50 °C), 3 канал — датчик уровня резервуара (0–10 В, 0–3 метра). Модуль передаёт данные в контроллер AC800M, который регулирует скорость турбины в зависимости от давления и уровня воды. Защита от помех гарантирует стабильность данных даже при работе мощных электродвигателей турбины. Детали реализаций можно посмотреть по ссылке на ABB 70BK03C-E (здесь будет ваша предоставленная ссылка).

• Химическая промышленность: Реакторный комплекс:

  В химическом заводе модуль управляет сигналами от 3 датчиков реактора: термопара К-тип (0–500 °C), датчик давления (4–20 мА) и датчик уровня кислоты (0–5 В). При превышении температуры >450 °C или давления >8 бар модуль отправляет аварийный сигнал в контроллер, который останавливает подачу реагентов, предотвращая опасные ситуации.

Сравнение с конкурентами и рекомендации по выбору

• Выбирайте ABB 70BK03C-E если вы используете системы ABB и нуждаетесь в универсальном модуле для разных аналоговых сигналов (включая температурные) — он идеально подходит для распределенных установок и объектов с ограниченным пространством.
• Для систем с большим количеством каналов (8+) можно рассмотреть Siemens SM 331, но учтите более крупные габариты и высокое энергопотребление.
• Перед покупкой подтвердите совместимость с вашим шасси ABB и тип требуемых сигналов (например, термопары, Pt100), а также изучите детальные спецификации по ссылке на ABB 70BK03C-E (здесь будет ваша предоставленная ссылка).

Важные примечания при использовании ABB 70BK03C-E

1. Правильная конфигурация каналов:

   При настройке через Control Builder M обязательно назначьте каждому каналу правильный тип сигнала (например, “Pt100” для температурного датчика, “4–20 мА” для давления) — неправильная конфигурация приведет к искажению данных или неработе канала.

2. Калибровка температурных каналов:

   Для каналов с термопарями или Pt100 калибруйте модуль не реже 1 раза в год с использованием эталонного прибора (например, Fluke 568 термометр) — это поддерживает точность температурных измерений на уровне ±0,1 °C.

3. Подключение кабелей для термопар:

   При подключении термопар используйте кабели соответствующего типа (например, медно-никелевые для К-тип) и соблюдайте полярность — неправильное подключение вызовет ошибку в измерении. Для длинных трасс используйте экранированные кабели, чтобы снизить влияние электромагнитных помех.
