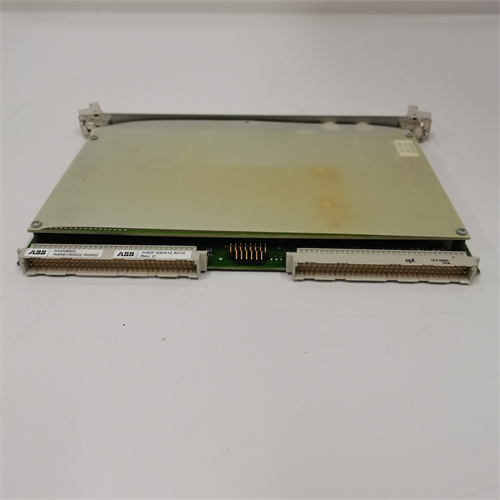

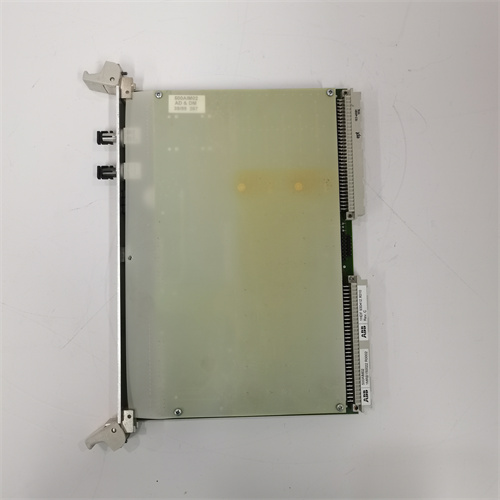

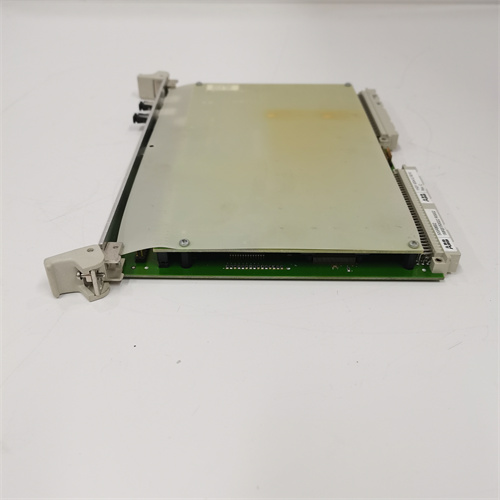

ABB 70EA02A-ES

Описание

Обзор продукта: ABB 70EA02A-ES

Технические параметры ABB 70EA02A-ES

• Характеристики аналоговых выходов:
  • ABB 70EA02A-ES оснащён 2 независимыми каналами для аналоговых сигналов с параметрами:
    • Тип сигнала: настраиваемый — 4–20 мА DC или 0–10 В DC (для каждого канала отдельно) через ПО ABB Control Builder M;
    • Точность сигнала: ±0,1% от полного диапазона (ПД) при 25 °C, температурная дрейф: ±0,005% ПД/°C (в диапазоне -10 °C до +60 °C) — гарантирует стабильность команды при переменных условиях;
    • Максимальный ток на выход: 20 мА (для 4–20 мА режима), максимальное напряжение: 10 В DC (для 0–10 В режима) — поддерживает большинство стандартных исполнительных механизмов;
    • Скорость обновления: 10 раз/секунду — позволяет быстро корректировать команду при изменении процессуальных условий.
• Защита и помехоустойчивость:
  • Встроенная защита: от короткого замыкания (лимитатор тока 25 мА с автоматическим отключением), статического разряда (15 кВ по стандарту IEC 61000-4-2) и электромагнитных помех (EN 61000-6-2/4);
  • galvanische изоляция: между выходными каналами, между выходами и шиной контроллера — 1000 В AC/1 мин — предотвращает распространение помех и защищает исполнительные механизмы;
  • Фильтрация: пассивная фильтрация низких частот (RC-цепь) — снижает шум в сигнале от мощных электродвигателей или высоковольтных линий.
• Эксплуатационные характеристики:
  • Питание: от шиной ABB AC800M (24 В DC, диапазон 18–32 В DC), потребляемая мощность ≤4 Вт;
  • Монтаж: в стандартное шасси ABB PM860/PM861 (ширина 1 модуль = 18 мм), габариты: 72 × 36 × 80 мм (длина × ширина × толщина);
  • Совместимость: с контроллерами ABB AC800M, Symphony Plus, а также с ПО ABB Control Builder M;
  • Рабочая температура: -10 °C до +60 °C, степень защиты IP20 (при установке в шасси), относительная влажность: ≤95% (без конденсации).

Преимущества и особенности ABB 70EA02A-ES

1. Универсальность и высокая точность:

   ABB 70EA02A-ES поддерживает два основные аналоговых сигнала (4–20 мА, 0–10 В), что позволяет управлять разными типами исполнительных механизмов — например, 4–20 мА для регулирующих клапанов и 0–10 В для скоростных приводов вентиляторов. Точность ±0,1% ПД гарантирует, что команда соответствует требуемому значению (например, открытие клапана на 50% соответствует сигналу 12 мА), предотвращая искажения процесса.

2. Компактность и энергоэффективность:

   Малые габариты (1 модуль) позволяют монтировать ABB 70EA02A-ES в плотно заполненных шасси ABB, что актуально для удаленных объектов (например, насосные станции с компактными щитами). Низкое энергопотребление (≤4 Вт) снижает нагрузку на шину питания, важную для автономных систем с ограниченным источником питания (например, солнечные панели на добывающих площадках).

3. Интеграция с ABB’s системами и удобство диагностики:

   Модуль полностью совместим с ABB’s контроллерами и настраивается через ПО Control Builder M — операторы могут быстро выбрать тип сигнала для каждого канала, настроить границы выхода (например, ограничить сигнал 4–18 мА для предотвращения переоткрытия клапана) и отслеживать состояние каналов через диагностические данные. LED-индикаторы на каждом канале упрощают визуальный контроль (сигнал активен/неактивен).

Примеры применения ABB 70EA02A-ES

• Энергетика: Теплоэлектростанция:

  На термoelectric станции ABB 70EA02A-ES управляет двумя исполнительными механизмами котла: 1 канал — 4–20 мА для регулирующего клапана подачи топлива (сигнал 4 мА = клапан закрыт, 20 мА = полностью открыт), 2 канал — 0–10 В для скоростного привода вентилятора подогрева (сигнал 0 В = остановка, 10 В = максимальная скорость). Контроллер AC800M через модуль корректирует сигналы в зависимости от нагрузки на котла, поддерживая оптимальное соотношение топлива и воздуха. Защита от короткого замыкания предотвращает повреждение модуля при неисправности в цепи клапана. Детали реализаций можно посмотреть по ссылке на ABB 70EA02A-ES (здесь будет ваша предоставленная ссылка).

• Химическая промышленность: Реакторная установка:

  В химическом заводе модуль управляет 4–20 мА сигналом для регулирующего клапана подачи охлаждающей воды в реактор. При увеличении температуры реакции контроллер увеличивает сигнал (например, с 8 мА до 16 мА), открывая клапан и снижая температуру. Точность модуля гарантирует плавное регулирование, предотвращая резкие перепады температуры и нарушение синтеза.

Сравнение с конкурентами и рекомендации по выбору

• Выбирайте ABB 70EA02A-ES если вы используете системы ABB и нуждаетесь в компактном, универсальном модуле для передачи аналоговых команд — он идеально подходит для распределенных установок и объектов с ограниченным пространством.
• Для систем с большим количеством каналов (4+) можно рассмотреть Siemens SM 332, но учтите более крупные габариты и высокое энергопотребление.
• Перед покупкой подтвердите совместимость с вашим шасси ABB и тип требуемого выходного сигнала (4–20 мА/0–10 В), а также изучите детальные спецификации по ссылке на ABB 70EA02A-ES (здесь будет ваша предоставленная ссылка).

Важные примечания при использовании ABB 70EA02A-ES

1. Проверка совместимости исполнительного механизма:

   Перед подключением убедитесь, что номинальный ток/напряжение исполнительного механизма соответствует параметрам модуля (например, не более 20 мА для 4–20 мА режима). При подключении механизмов с высоким входным сопротивлением (например, >500 Ом для 0–10 В режима) убедитесь, что модуль может обеспечить стабильное напряжение.

2. Калибровка выходных сигналов:

   Раз в год калибруйте модуль с использованием эталонного прибора (например, многомерного метра Fluke 8846A) — это поддерживает точность на уровне ±0,1% ПД. Калибровка выполняется через ПО Control Builder M, не требуя демонтажа модуля.

3. Подключение кабелей:

   Для аналоговых сигналов используйте экранированные кабели сечением 0,14–0,5 мм² — для длинных трасс (более 100 метров) увеличьте сечение до 0,5 мм², чтобы снизить потерю сигнала. Заземляйте экран кабеля только с одной стороны (у модуля), чтобы избежать циркуляционных токов.
