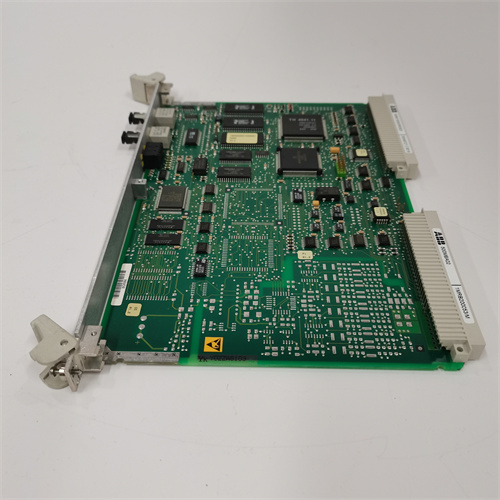

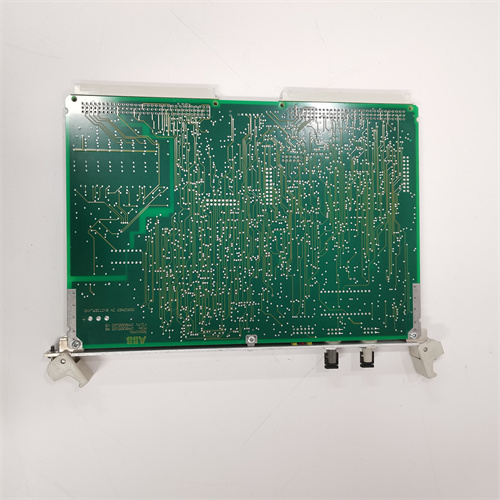

ABB 70EA05A-E

Описание

Обзор продукта: ABB 70EA05A-E

Технические параметры ABB 70EA05A-E

• Характеристики аналоговых выходов:
  • ABB 70EA05A-E оснащён 5 независимыми каналами для аналоговых сигналов с параметрами:
    • Тип сигнала: настраиваемый для каждого канала — 4–20 мА DC или 0–10 В DC (через ПО ABB Control Builder M);
    • Точность сигнала: ±0,1% от полного диапазона (ПД) при 25 °C, температурная дрейф: ±0,005% ПД/°C (в диапазоне -10 °C до +60 °C) — гарантирует стабильность команды при переменных условиях;
    • Максимальный ток на выход: 20 мА (для 4–20 мА режима), максимальное напряжение: 10 В DC (для 0–10 В режима) — поддерживает большинство стандартных исполнительных механизмов;
    • Скорость обновления: 10 раз/секунду на канал — позволяет быстро корректировать команду при изменении процессуальных условий.
• Защита и помехоустойчивость:
  • Встроенная защита: от короткого замыкания (лимитатор тока 25 мА с автоматическим отключением на каждом канале), статического разряда (15 кВ по стандарту IEC 61000-4-2) и электромагнитных помех (EN 61000-6-2/4);
  • galvanische изоляция: между выходными каналами, между выходами и шиной контроллера — 1000 В AC/1 мин — предотвращает распространение помех и защищает исполнительные механизмы;
  • Фильтрация: пассивная фильтрация низких частот (RC-цепь) — снижает шум в сигнале от мощных электродвигателей или высоковольтных линий.
• Эксплуатационные характеристики:
  • Питание: от шиной ABB AC800M (24 В DC, диапазон 18–32 В DC), потребляемая мощность ≤8 Вт;
  • Монтаж: в стандартное шасси ABB PM860/PM861 (ширина 1 модуль = 18 мм), габариты: 72 × 36 × 95 мм (длина × ширина × толщина);
  • Совместимость: с контроллерами ABB AC800M, Symphony Plus, а также с ПО ABB Control Builder M;
  • Рабочая температура: -10 °C до +60 °C, степень защиты IP20 (при установке в шасси), относительная влажность: ≤95% (без конденсации).

Преимущества и особенности ABB 70EA05A-E

1. Высокая плотность каналов и универсальность:

   5 каналов в компактном корпусе (1 модуль) позволяет ABB 70EA05A-E управлять множеством исполнительных механизмов без увеличения размера щита — например, один модуль может регулировать 3 клапана (4–20 мА) и 2 вентилятора (0–10 В) на производственной линии. Это сокращает количество модулей, затраты на монтаж и пространство в шасси.

2. Точность и стабильность сигналов:

   Точность ±0,1% ПД и минимальная температурная дрейф гарантируют, что команды от модуля соответствуют требуемым значениям (например, сигнал 12 мА точно соответствует 50% открытия клапана). Это предотвращает искажения процессов (например, перепродукцию или брак при нестабильном регулировании уровня жидкости).

3. Интеграция с ABB’s системами и удобство диагностики:

   Модуль полностью совместим с контроллерами ABB и настраивается через ПО Control Builder M — операторы могут быстро назначить тип сигнала для каждого канала, настроить границы выхода (например, ограничить сигнал 4–18 мА для предотвращения переоткрытия клапана) и отслеживать состояние каналов через диагностические данные. LED-индикаторы на каждом канале упрощают визуальный контроль (сигнал активен/неактивен) без дополнительного оборудования.

Примеры применения ABB 70EA05A-E

• Энергетика: Теплоэлектростанция:

  На термoelectric станции ABB 70EA05A-E управляет 5 исполнительными механизмами котла: 3 клапана подачи топлива (4–20 мА) и 2 вентилятора подогрева (0–10 В). Контроллер AC800M через модуль корректирует сигналы в зависимости от нагрузки на котла — при увеличении потребления электроэнергии увеличивает сигнал для клапанов (до 18 мА) и вентиляторов (до 9 В), поддерживая оптимальное соотношение топлива и воздуха. Защита от короткого замыкания предотвращает повреждение модуля при неисправности в цепи любого из клапанов. Детали реализаций можно посмотреть по ссылке на ABB 70EA05A-E (здесь будет ваша предоставленная ссылка).

• Химическая промышленность: Комплекс реакторов:

  В химическом заводе модуль управляет сигналами для 5 регулирующих клапанов (4–20 мА) на разных реакторах. Каждый канал настроен под конкретный реактор — например, канал 1 для клапана подачи кислоты (диапазон 4–16 мА), канал 2 для клапана охлаждения (4–20 мА). При отклонении параметров (температуры, давления) контроллер быстро корректирует сигналы модуля, стабилизируя процесс и предотвращая опасные ситуации.

Сравнение с конкурентами и рекомендации по выбору

• Выбирайте ABB 70EA05A-E если вы используете системы ABB и нуждаетесь в компактном модуле с высокой плотностью каналов для управления несколькими исполнительными механизмами — он идеально подходит для крупных производственных линий и распределенных установок.
• Для систем с меньшим количеством каналов (2–4) можно рассмотреть Siemens SM 332 или Emerson 701PAKKF, но учтите lower channel density и limited compatibility with ABB equipment.
• Перед покупкой подтвердите совместимость с вашим шасси ABB и тип требуемых выходных сигналов (4–20 мА/0–10 В), а также изучите детальные спецификации по ссылке на ABB 70EA05A-E (здесь будет ваша предоставленная ссылка).

Важные примечания при использовании ABB 70EA05A-E

1. Проверка совместимости исполнительных механизмов:

   Перед подключением убедитесь, что номинальный ток/напряжение каждого механизма соответствует параметрам модуля (не более 20 мА для 4–20 мА, не более 10 В для 0–10 В). При подключении механизмов с высоким входным сопротивлением (например, >500 Ом для 0–10 В) проверьте, что модуль может обеспечить стабильное напряжение.

2. Калибровка выходных сигналов:

   Раз в год калибруйте модуль с использованием эталонного прибора (например, многомерного метра Fluke 8846A) — это поддерживает точность на уровне ±0,1% ПД. Калибровка выполняется через ПО Control Builder M, не требуя демонтажа модуля.

3. Подключение кабелей:

   Для аналоговых сигналов используйте экранированные кабели сечением 0,14–0,5 мм². Для длинных трасс (более 100 метров) увеличьте сечение до 0,5 мм², чтобы снизить потерю сигнала. Заземляйте экран кабеля только с одной стороны (у модуля), чтобы избежать циркуляционных токов.
