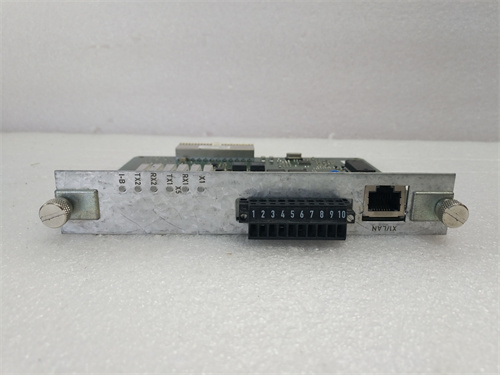

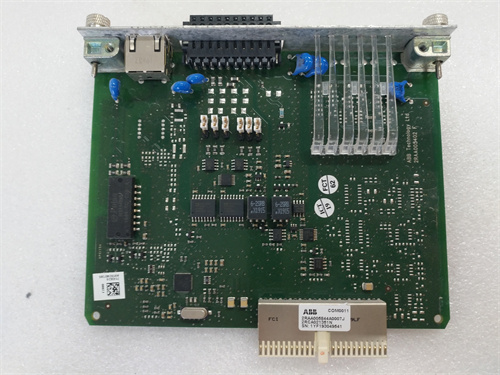

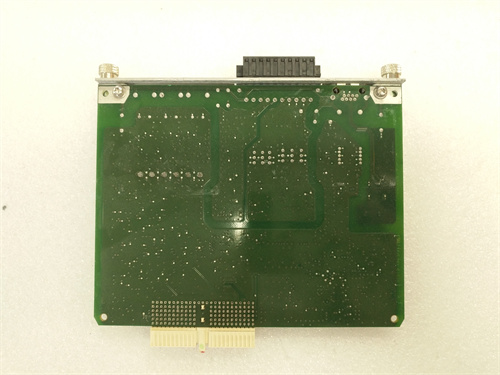

ABBAIM0006 2RCA021397A0001P

Описание

Описание продукта ABB AIM0006 2RCA021397A0001P

Характеристики продукта ABB AIM0006 2RCA021397A0001P

• ABBAIM0006 2RCA021397A0001P
• Тип адаптера: Интерфейсный модуль для расширения I/O
• Поддерживаемые интерфейсы:
  • Локальный интерфейс: Serial Highway 2 (SH2) для связи с контроллером
  • Расширяемый интерфейс: 4 slots для подключения I/O модулей (аналоговые/дискретные)
• Параметры связи:
  • Скорость передачи данных: до 10 Mbit/s (SH2)
  • Время отклика: ≤5 ms (для реального времени сигналов)
• Рабочее напряжение:
  • Основное питание: 24 V DC (получается от backplane)
  • Потребление: ≤5 W (без подключенных I/O модулей)
• Температурный диапазон эксплуатации: 0–60 °C (модуль), -40–85 °C (внешние устройства)
• Размеры: 170 × 100 × 80 мм (стандартный формат для ABB rack)
• Класс защиты: IP20 (для внутрищекового применения)

Преимущества и особенности ABB AIM0006 2RCA021397A0001P

• Гибкая архитектура расширения: Четыре slots для подключения различных I/O модулей (например, AI/AO, DI/DO, RTD/Thermocouple), позволяя адаптировать систему к конкретным технологическим требованиям.
• Простота интеграции: Совместим с контроллерами ABB AC 800M и S800, а также поддерживает автоматическое распознавание подключенных модулей, снижая время на настройку.
• Высокая надежность связи: Шина SH2 обеспечиваетную передачу данных с geringой задержкой, а функция избыточности (поддержка hot-swap) позволяет заменять модули без остановки системы.
• Расширенные функции диагностики: Встроенные LED-индикаторы (Power, Bus Activity, Fault) отображают состояние адаптера и подключенных модулей, а встроенная само диагностика识別 неисправности в реальном времени.
• Экономичность использования: Уменьшает число необходимых контроллеров за счет централизованного управления расширениями, снижая капитальные и эксплуатационные расходы.

Применение ABB AIM0006 2RCA021397A0001P в отраслях

• Энергетические установки:
  • Расширение систем управления турбиной в электростанции: подключение дополнительных AI модулей для мониторинга температуры обмоток трансформаторов и давления в системе охлаждения.
  • Автоматизация процессов в ТЭЦ: интеграция дискретных DO модулей для управления вентилями и насосами, а также AI модулей для анализа газового состава.
• Химическая промышленность:
  • Контроль реакционных колонн на химическом plant: подключение модулей RTD для измерения температуры реакции и AO модулей для регулирования подачи реагентов.
  • Мониторинг концентрации газов в производственном процессе: Использование модулей Thermocouple для контроля высокотемпературных процессов и DI модулей для фиксации состояния безопасных устройств.
• Автоматизация производственных линий:
  • Синхронизация роботов на automobile конвейере: подключение DI модулей для приема сигналов от датчиков приближения и DO модулей для управления пневматическими actuators.
  • Контроль качества продукции на фабрике elektronных компонентов: Использование AI модулей для чтения показаний датчиков давления и температуры в термоциклах.
• Логистика и складской автоматизация:
  • Интеграция датчиков RFID и весовых сенсоров в автоматизированные склады: подключение AI модулей для обработки аналоговых сигналов и DI модулей для фиксации событий.
  • Контроль конвейеров в распределительных центрах: Использование DO модулей для управления скоростью конвейеров и AO модулей для регулирования мощности приводов.

Сравнение с konkurентными продуктами ABB AIM0006 2RCA021397A0001P

• Больше поддерживаемых модулей в стандартной конфигурации: 4 slots versus 2–3 у конкурентов, что позволяет расширить систему на 30–50% больше I/O каналов.
• Улучшенная скорость связи: 10 Mbit/s versus 5–8 Mbit/s у большинства конкурентных моделей, что уменьшает задержку в реальном времени системах.
• Нижее энергопотребление: Потребляет на 15% меньше энергии по сравнению с конкурирующими моделями, что важно для крупных систем с множеством адаптеров.

Советы по выбору и предостережения ABB AIM0006 2RCA021397A0001P

• При выборе: Оцените необходимость в дополнительных I/O каналах, типе подключаемых модулей (аналоговые/дискретные) и скорости связи.
• Инсталляция:
  • Установите адаптер в ABB rack, соблюдая интервал 20 мм между модулями для вентиляции.
  • Используйте экранированные twisted-pair кабели для SH2 интерфейса, а для подключения I/O модулей рекомендуется использовать экранированные кабели соответствующего типа (для AI/AO — экранированные, для DI/DO — обычные twisted-pair).
• Конфигурация:
  • Используйте ABB Control Builder M для автоматического распознавания подключенных I/O модулей и настройки их параметров (диапазон, фильтры).
  • Для обеспечения безопасности рекомендуется разделить опасные и обычные каналы на разных I/O модулях.
• Обслуживание:
  • Регулярно проверяйте LED-индикаторы: зеленый для Power, синий для Bus Activity, красный для Fault. В случае сбоя рекомендуется проверить соединения кабелей и настройки модулей.
  • Выполняйте калибровку аналоговых модулей ежегодно с помощью эталонных приборов.
• Предостережения:
  • Не превышайте максимальное число подключенных I/O модулей (4 модуля) — это может привести к перегрузке адаптера.
  • Избегайте установку адаптера в зонах с температурой выше 60 °C без дополнительной вентиляции.
  • В случае сильных электромагнитных помех рекомендуется использовать Ferrite кольца на кабелях и устанавливать адаптер на экранированном Din-rail.
