Описание

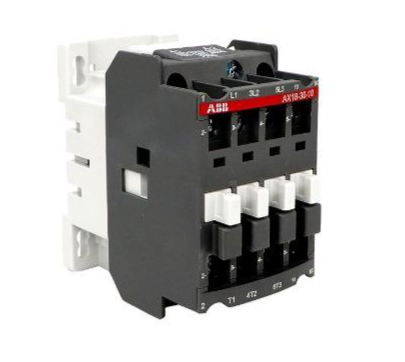

ABB AX18-30-10-80 — это промышленный контактор от компании ABB, разработанный для управления электродвигателями и другими силовыми нагрузками в автоматизированных системах. Он сочетает в себе высокую токовую выносливость, надежность и простоту интеграции с контроллерами PLC, что делает его востребованным в машиностроении, энергетике и промышленных установках.
Описание продукта
Контактор ABB AX18-30-10-80 оснащен тремя полнотелыми замыкающимися контактами и одним вспомогательным замыкающимся контактом, что позволяет ему управлять нагрузками с номинальным током до 18 А. Например, в системах вентиляции промышленных помещений ABB AX18-30-10-80 коммутирует цепь электродвигателей вентиляторов, обеспечивая их плавный запуск и остановку при нагрузках до 7,5 кВт (при напряжении 400 В). ABB AX18-30-10-80 работает с напряжением сети 230 В переменного тока (50/60 Гц) на обмотке управления и выдерживает кратковременные перегрузки до 6 раз номинального тока (в течение 1 секунды), что важно для двигателей с высоким моментом инерции. Модель оснащена магнитным приводом с низким энергопотреблением и индикатором состояния (светодиод), который сигнализирует о включении контактора. ABB AX18-30-10-80 имеет металлический корпус с защитой от дугового разряда, монтируется на рейку DIN и работает в диапазоне температур от -25°C до +60°C, выдерживая вибрации до 10 Гц — характеристики, подтверждающие его адаптацию к тяжелым промышленным условиям. Благодаря компактным габаритам он легко вписывается в шкафы распределительных устройств, не занимая много места.
Технические параметры
- Тип устройства: Промышленный контактор с магнитным приводом.
- Количество контактов: 3 полнотелых (замыкающие) + 1 вспомогательный (замыкающий).
- Номинальный ток: 18 А (при температуре 40°C).
- Максимальное напряжение сети: 690 В переменного тока (50/60 Гц).
- Напряжение обмотки управления: 230 В переменного тока.
- Перегрузочная способность: 6 × Iₙ (108 А) в течение 1 секунды.
- Скорость коммутации: ≤50 мс (закрытие), ≤60 мс (разрыв).
- Габариты: 55 мм (ширина) × 105 мм (высота) × 100 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: -25°C до +60°C.
- Сертификаты: CE, UL, IEC 60947-4-1.
Преимущества и особенности
- Высокая надежность: Защита от дугового разряда и широкий температурный диапазон делают ABB AX18-30-10-80 подходящим для длительной эксплуатации в тяжелых условиях.
- Эффективное управление: Номинальный ток 18 А позволяет управлять большинством средних нагрузок (двигатели, нагревательные элементы) без использования дополнительных реле.
- Простота монтажа: Монтаж на рейку DIN и стандартные габариты упрощают интеграцию в существующие распределительные шкафы.
- Совместимость: Легко подключается к контроллерам PLC через сигнальные цепи, поддерживая стандартные логические сигналы управления.
Примеры применения
- Машиностроение: На станках с ЧПУ ABB AX18-30-10-80 управляет цепями приводов подачи инструмента, обеспечивая точное регулирование скорости и момента.
- Энергетика: В распределительных пунктах электроснабжения он коммутирует цепь нагревательных систем, предотвращая перегрузки при резких повышениях потребления.
- Пищевая промышленность: В линиях пастеризации ABB AX18-30-10-80 управляет нагревательными элементами, поддерживая стабильную температуру обработки продуктов.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (3RT20) и Schneider Electric (LC1D), ABB AX18-30-10-80 выделяется более высокой перегрузочной способностью (6 × Iₙ против 5 × Iₙ) и лучшей работой при низких температурах (-25°C против -20°C). Также он имеет более компактные габариты при одинаковом номинальном токе, что экономит пространство в шкафах.
Советы по выбору и предостережения
- Проверка нагрузки: Убедитесь, что номинальный ток нагрузки не превышает 18 А; для больших токов используйте контакторы серии AX с большим номиналом.
- Монтаж: Устанавливайте контактор с расстоянием не менее 30 мм от других тепловыделяющих компонентов для эффективного теплоотвода.
- Обслуживание: Регулярно проверяйте состояние контактов на наличие износа (рекомендуется раз в год); заменяйте контакты при появлении искровых следов.
- Защита: Совмещайте с автоматическими выключателями ABB S200 с настройкой токового срабатывания 1,25 × Iₙ для полной защиты от коротких замыканий.
ABB AX18-30-10-80 — это надежный и компактный контактор, идеально подходящий для управления средними силовыми нагрузками в промышленных системах автоматизации, подтверждающий качество решений ABB в области электротехники.
