Описание
ABB AX18-30-10-80 + CAL5X-11 — это комплект промышленного контактора и реле тепловой защиты от компании ABB, разработанный для комплексного управления и защиты электродвигателей средней мощности. Этот набор сочетает в себе функции коммутации нагрузки и защиты от перегрева, что делает его незаменимым в системах автоматизации машиностроения, вентиляции и промышленных установок.
Описание продукта

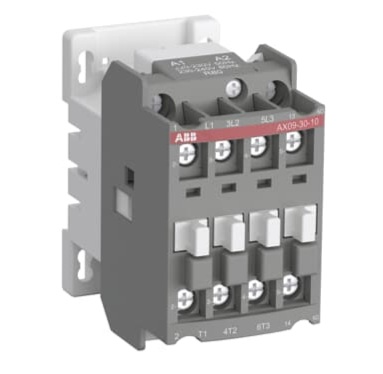

Комплект ABB AX18-30-10-80 + CAL5X-11 состоит из контактора AX18-30-10-80 с тремя полнотелыми контактами (номинальный ток 18 А) и реле тепловой защиты CAL5X-11, которое обеспечивает защиту двигателя от перегрузок, кЗ и несимметрии фаз. Например, в системах вентиляции производственных помещений ABB AX18-30-10-80 + CAL5X-11 управляет электродвигателями вентиляторов мощностью до 7,5 кВт: контактор коммутирует цепь, а реле отключает двигатель при перегреве (например, при засорении вентилятора), предотвращая его повреждение. ABB AX18-30-10-80 работает с напряжением обмотки 230 В переменного тока, а CAL5X-11 имеет регулируемый диапазон срабатывания по току (9–18 А), что позволяет адаптировать защиту под конкретный двигатель. Оба компонента монтируются на рейку DIN, совместимы с контроллерами PLC (например, ABB AC500) через сигнальные контакты и имеют металлические корпуса с классом защиты IP20. ABB AX18-30-10-80 + CAL5X-11 функционирует в диапазоне температур от -25°C до +60°C, выдерживая вибрации до 10 Гц, что подтверждает его надежность в тяжелых условиях. Благодаря компактности (вместе занимают 90 мм по ширине) комплект легко вписывается в распределительные шкафы, не требуя лишнего пространства.
Технические параметры
-
Контактор AX18-30-10-80:
- Тип: с магнитным приводом, 3 полнотелых замыкающих контакта + 1 вспомогательный замыкающий.
- Номинальный ток: 18 А (при 40°C).
- Максимальное напряжение: 690 В переменного тока (50/60 Гц).
- Напряжение обмотки: 230 В переменного тока.
- Перегрузочная способность: 6 × Iₙ (108 А) в течение 1 секунды.
-
Реле тепловой защиты CAL5X-11:
- Тип: биметаллическое, с регулируемым диапазоном тока.
- Диапазон срабатывания: 9–18 А.
- Время срабатывания: регулируемое (класс 10А по IEC 60947-4-1).
- Контакты: 1 разрывающийся (NC) для сигнализации аварии.
-
Общие параметры:
- Габариты (вместе): 90 мм (ширина) × 105 мм (высота) × 100 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: -25°C до +60°C.
- Сертификаты: CE, UL, IEC 60947-4-1.
Преимущества и особенности
- Комплексная защита: Совмещение контактора и реле тепловой защиты в ABB AX18-30-10-80 + CAL5X-11 обеспечивает не только коммутацию, но и защиту двигателя от перегрузок, что сокращает риск аварий.
- Гибкость настройки: Регулируемый диапазон тока в CAL5X-11 (9–18 А) позволяет адаптировать комплект под разные двигатели без замены оборудования.
- Легкая интеграция: Стандартный монтаж на рейку DIN и совместимость с PLC упрощают внедрение в существующие системы автоматизации.
- Надежность: Широкий температурный диапазон и защита от вибраций гарантируют долговечность работы в тяжелых промышленных условиях.
Примеры применения
- Машиностроение: На металлообрабатывающих станках ABB AX18-30-10-80 + CAL5X-11 управляет приводами подачи деталей, защитя двигатель от перегрузок при заклинивании.
- Вентиляция: В промышленных вентиляционных системах комплект регулирует работу двигателей вентиляторов, отключая их при перегреве из-за засоров фильтров.
- Пищевая промышленность: На конвейерах транспортировки продуктов ABB AX18-30-10-80 + CAL5X-11 обеспечивает плавный запуск двигателей и защиту от перегрузок при переполнении ленты.
Сравнение с конкурентами
По сравнению с аналогичными комплектами от Siemens (3RT20 + 3RU2) и Schneider Electric (LC1D + LRD), ABB AX18-30-10-80 + CAL5X-11 выделяется более широким диапазоном регулировки тока в реле (9–18 А против 6–12 А) и лучшей работой при низких температурах (-25°C против -20°C). Также он имеет более компактные габариты в сборе, экономя пространство в шкафах.
Советы по выбору и предостережения
- Выбор диапазона тока: Убедитесь, что номинальный ток двигателя попадает в диапазон 9–18 А реле CAL5X-11; для больших токов используйте комплекты с реле CAL5X с большим диапазоном.
- Настройка реле: При монтаже установите ток срабатывания CAL5X-11 на 1,1–1,2 раз номинального тока двигателя для надежной защиты.
- Обслуживание: Регулярно проверяйте состояние контактов контактора и реле на износ; чистите контакты раз в год для предотвращения искровых разрядов.
- Совместимость: Убедитесь, что напряжение обмотки контактора (230 В) соответствует сети управления; для других напряжений используйте комплекты с обмоткой 110 В или 24 В.
ABB AX18-30-10-80 + CAL5X-11 — это эффективный комплект для управления и защиты двигателей средней мощности, идеально подходящий для разнообразных промышленных приложений, подтверждающий качество и инновационность решений ABB.
