Описание

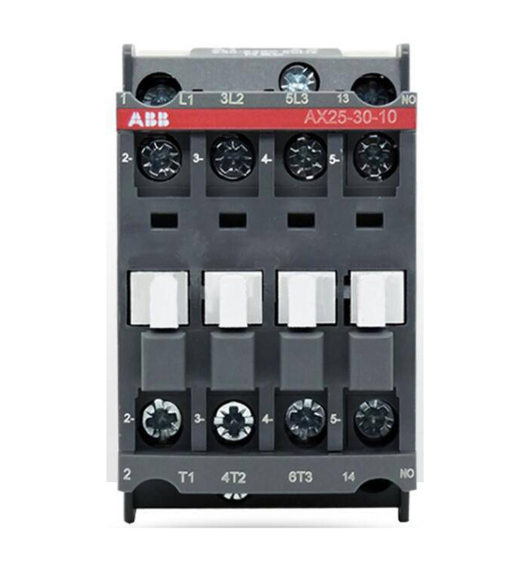

ABB AX25-30-10-80 — это промышленный контактор от компании ABB, предназначенный для управления средними и крупными электродвигателями, нагревательными системами и другими силовыми нагрузками в автоматизированных производствах. Он сочетает в себе высокую токовую выносливость, надежность и адаптацию к тяжелым условиям эксплуатации, что делает его востребованным в металлургии, энергетике и крупной промышленности.
Описание продукта
Контактор ABB AX25-30-10-80 оснащен тремя полнотелыми замыкающимися контактами и одним вспомогательным замыкающимся контактом, что позволяет ему работать с нагрузками с номинальным током до 25 А. Например, в металлургических цехах ABB AX25-30-10-80 управляет электродвигателями рольгангов, обеспечивая их плавный запуск и остановку при нагрузках до 11 кВт (при напряжении 400 В). ABB AX25-30-10-80 работает с напряжением обмотки управления 230 В переменного тока и выдерживает кратковременные перегрузки до 6 раз номинального тока (150 А) в течение 1 секунды, что критично для двигателей с высоким моментом инерции (например, в цепях подъемных механизмов). Модель оснащена магнитным приводом с низким энергопотреблением и защитой от дугового разряда, что снижает риск повреждения контактов при коммутации. ABB AX25-30-10-80 имеет металлический корпус с классом защиты IP20, монтируется на рейку DIN и функционирует в диапазоне температур от -25°C до +60°C, выдерживая вибрации до 10 Гц — характеристики, подтверждающие его устойчивость к агрессивным промышленным условиям. Благодаря продуманному дизайну он обеспечивает эффективное теплоотводимое, что важно при длительной работе с полной нагрузкой.
Технические параметры
- Тип устройства: Промышленный контактор с магнитным приводом.
- Количество контактов: 3 полнотелых (замыкающие) + 1 вспомогательный (замыкающий).
- Номинальный ток: 25 А (при температуре 40°C).
- Максимальное напряжение сети: 690 В переменного тока (50/60 Гц).
- Напряжение обмотки управления: 230 В переменного тока.
- Перегрузочная способность: 6 × Iₙ (150 А) в течение 1 секунды.
- Скорость коммутации: ≤50 мс (закрытие), ≤60 мс (разрыв).
- Габариты: 65 мм (ширина) × 115 мм (высота) × 105 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: -25°C до +60°C.
- Сертификаты: CE, UL, IEC 60947-4-1.
Преимущества и особенности
- Высокая токовая выносливость: Номинальный ток 25 А позволяет ABB AX25-30-10-80 управлять более мощными нагрузками (двигатели до 11 кВт) без использования дополнительных коммутационных устройств.
- Защита от дуг: Спецдизайн контактов и корпусом снижает риск повреждения при коммутации, увеличивая срок службы контактора.
- Адаптивность: Широкий диапазон рабочих температур и устойчивость к вибрациям делают его подходящим для использования в северных регионах и условиях с интенсивными вибрациями (например, на строительных площадках).
- Легкая интеграция: Стандартный монтаж на рейку DIN и совместимость с контроллерами PLC (например, ABB AC500) упрощают внедрение в существующие системы автоматизации.
Примеры применения
- Металлургия: На прокатных станов ABB AX25-30-10-80 управляет приводами рольгангов, обеспечивая точную регулировку скорости и моментом при обработке металлических листов.
- Энергетика: В подстанциях электросетей он коммутирует цепь нагревательных элементов в системах отопления, предотвращая перегрузки при резких повышениях потребления.
- Строительная техника: В мобильных крановых установках ABB AX25-30-10-80 управляет приводами подъемных механизмов, выдерживая вибрации от двигателей транспортных средств.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (3RT2026) и Schneider Electric (LC1D25), ABB AX25-30-10-80 выделяется более высокой перегрузочной способностью (6 × Iₙ против 5 × Iₙ) и лучшей работой при низких температурах (-25°C против -20°C). Также он имеет более компактные габариты при одинаковом номинальном токе, экономя пространство в распределительных шкафах.
Советы по выбору и предостережения
- Определение нагрузки: Убедитесь, что номинальный ток нагрузки не превышает 25 А; для более мощных двигателей (выше 11 кВт) используйте контакторы серии AX с большим номиналом (например, AX32).
- Монтаж: Устанавливайте контактор с расстоянием не менее 40 мм от других тепловыделяющих компонентов для эффективного теплоотвода.
- Обслуживание: Регулярно проверяйте состояние контактов на наличие износа и окалины (рекомендуется раз в 6 месяцев); заменяйте контакты при появлении заметных повреждений.
- Совместимость напряжения: Убедитесь, что напряжение сети управления соответствует 230 В; для других напряжений (например, 110 В или 24 В) выбирайте модели с соответствующей обмоткой.
ABB AX25-30-10-80 — это надежный и мощный контактор, идеально подходящий для управления средними и крупными силовыми нагрузками в тяжелых промышленных условиях, подтверждающий качество и инновационность решений ABB в области электротехники.
AX25-30-10-80
