Описание

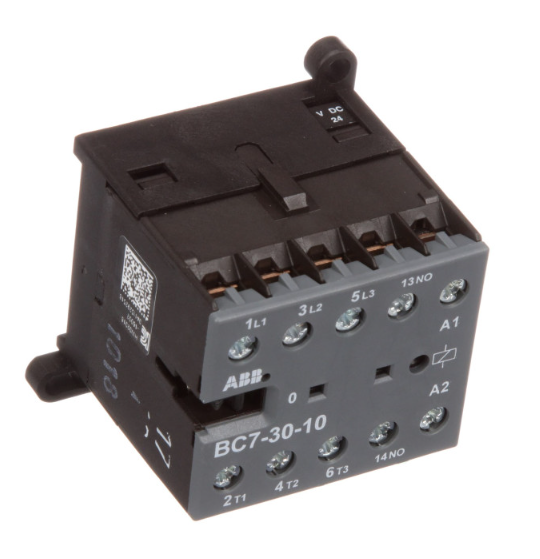

ABB BC7-30-10-01 GJL1313001R0101 — это промышленный реле с контактным модулем от компании ABB, разработанный для коммутации силовых цепей в системах автоматизации, электросетей и промышленных установок. Он сочетает в себе высокую токопроводность, надежность и долговечность, что делает его востребованным в энергетике, металлургии и автомобильной промышленности, где требуется быстрое и стабильное коммутирование.
Описание продукта
Реле ABB BC7-30-10-01 GJL1313001R0101 оснащено 3 нормально открытыми (NO) и 1 нормально закрытым (NC) контактами, предназначенными для работы с током до 30 А и напряжением до 690 В переменного тока (AC) или 250 В постоянного тока (DC). Например, в цехах автомобильного производства ABB BC7-30-10-01 GJL1313001R0101 управляет подачей электроэнергии на агрегаты сварки, коммутируя цепь с задержкой не более 15 мс — критично для синхронизации с роботами на сборочных линиях.
ABB BC7-30-10-01 GJL1313001R0101 имеет контакты из серебристого сплава с добавлением индия, что повышает их коррозионную стойкость и долговечность (ресурс работы ≥1 млн циклов при номинальной нагрузке). Он оснащен электромагнитным приводом с низким энергопотреблением, работающим от напряжения 230 В переменного тока, и имеет защиту от перенапряжения (до 110% номинала).
Корпус устройства изготовлен из жаропрочного пластика с классом защиты IP20, монтируется на рейку DIN и функционирует в диапазоне температур от -25°C до +70°C. ABB BC7-30-10-01 GJL1313001R0101 совместим с контроллерами ABB AC500 и другими брендами через цифровые сигналы, а светодиодный индикатор состояния (включен/выключен) упрощает диагностику. Сертификация на соответствие стандартам IEC 60947-5-1 и UL 508 подтверждает его безопасность в промышленных сетях, а компактные габариты (ширина 45 мм) экономят пространство в шкафах.
Технические параметры
- Тип устройства: Электромагнитное реле с контактным модулем.
- Количество контактов: 3 NO (нормально открытые) + 1 NC (нормально закрытый).
- Максимальный ток контактов: 30 А (AC-3 при 400 В, DC-3 при 250 В).
- Максимальное напряжение: 690 В переменного тока, 250 В постоянного тока.
- Напряжение управления: 230 В переменного тока (50/60 Гц).
- Ресурс работы: ≥1 млн циклов (при номинальной нагрузке).
- Время замыкания/размыкания: ≤15 мс.
- Габариты: 45 мм (ширина) × 105 мм (высота) × 75 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: -25°C — +70°C.
- Сертификаты: CE, UL 508, IEC 60947-5-1, RoHS.
Преимущества и особенности
- Высокая токопроводность: 30 А позволяет ABB BC7-30-10-01 GJL1313001R0101 управлять мощными устройствами (электродвигатели, нагревательные элементы).
- Долговечность: Ресурс ≥1 млн циклов делает его подходящим для систем с интенсивным эксплуатацией (автомобильные цехи, цехы с круглосуточной работой).
- Коррозионная стойкость: Контакты из серебристого сплава с индием сохраняют характеристики в условиях повышенной влажности и пыли.
- Совместимость: Легкая интеграция с контроллерами PLC разных брендов упрощает внедрение в существующие системы.
Примеры применения
- Энергетика: В теплогенераторных станциях ABB BC7-30-10-01 GJL1313001R0101 коммутирует цепочки вентиляторов котлов, реагируя на сигналы датчиков температуры.
- Металлургия: В цехах прокатки стали он управляет электродвигателями рольгангов, обеспечивая быструю остановку при авариях.
- Пищевая промышленность: На производственных линиях упаковки ABB BC7-30-10-01 GJL1313001R0101 коммутирует цепочки конвекционных печей, регулируя их включение/выключение по распорядку.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (3RT20) и Schneider Electric (LC1D32), ABB BC7-30-10-01 GJL1313001R0101 выделяется более высоким ресурсом работы (1 млн против 600 000–800 000 циклов) и лучшим временем реакции (≤15 мс против 20–25 мс). Также он имеет более компактные габариты при одинаковой токопроводности, что важно для плотных установок.
Советы по выбору и предостережения
- Тип нагрузки: Убедитесь, что ток вашего устройства не превышает 30 А; для нагрузок с импульсными токами (например, двигатели при запуске) выбирайте модель с запаса по току.
- Напряжение управления: Проверьте соответствие напряжения сети (230 В AC) с параметрами ABB BC7-30-10-01 GJL1313001R0101; для других напряжений доступны модификации.
- Монтаж: Устанавливайте реле с зазором для теплоотвода, особенно при работе в условиях высоких температур.
- Обслуживание: Регулярно проверяйте состояние контактов на наличие пыли и окисления; при появлении искр при коммутации заменяйте модуль.
ABB BC7-30-10-01 GJL1313001R0101 — это надежный и мощный промышленный реле, идеально подходящий для коммутации силовых цепей в интенсивно эксплуатируемых системах, подтверждающий качество и инженерные достижения ABB.
BC7-30-10-01 GJL1313001R0101
