Описание

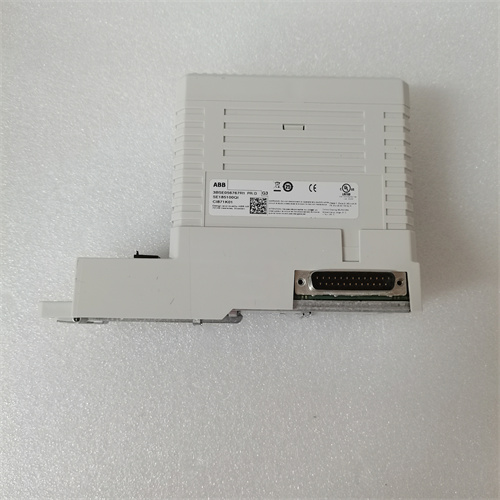

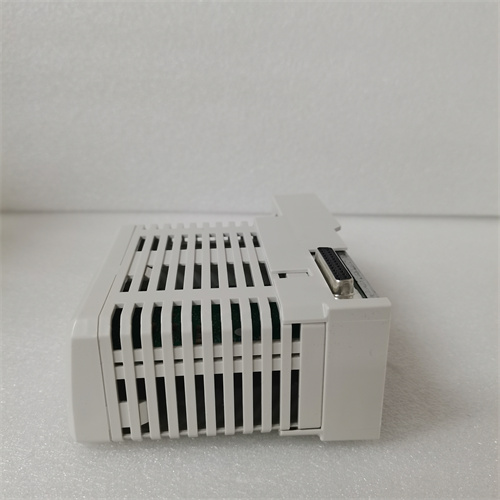

ABB BC810K01 3BSE031154R1 — это расширенный модуль последовательной связи от компании ABB, предназначенный для обеспечения надежного обмена данными в сложных системах автоматизации, включая контроллеры PLC, датчики и системы мониторинга. Он является улучшенной версией модели BC810, предлагая расширенные возможности протокольной поддержки и повышенную надежность, что делает его востребованным в энергетике, нефтегазовой и химической промышленности.
Описание продукта
Модуль ABB BC810K01 3BSE031154R1 оснащен тремя портами RS-485, поддерживающими не только Modbus RTU и Profibus DP, но и протоколы FDL (Fieldbus Data Link) и ASCII, что расширяет его возможности интеграции с различными промышленными устройствами. Например, в нефтепроводных пунктах ABB BC810K01 3BSE031154R1 объединяет датчики давления (Modbus), контроллеры регулировки клапанов (Profibus) и системы логирования (ASCII), обеспечивая синхронную передачу данных с задержкой не более 3 мс — критично для оперативного реагирования на аномалии.
ABB BC810K01 3BSE031154R1 имеет встроенную флэш-память объемом 64 МБ для хранения конфигураций (до 50 профилей) и логов событий, что упрощает диагностику и восстановление системы после сбоев. Он работает от напряжения 24 В постоянного тока (ток потребления ≤50 мА) и оснащен функцией обратного питания (reverse polarity protection), защищающей от повреждения при неправильном подключении.
Корпус устройства изготовлен из жаропрочного пластика с классом защиты IP20, монтируется на рейку DIN и функционирует в диапазоне температур от -20°C до +70°C, выдерживая экстремальные условия эксплуатации. ABB BC810K01 3BSE031154R1 оснащен светодиодными индикаторами состояния каждого порта (активность/ошибка) и общей индикацией питания, что упрощает быструю диагностику. Сертификация на соответствие стандартам IEC 61131-2 и UL 508 подтверждает его безопасность в промышленных сетях, а компактные габариты (ширина 45 мм) экономят пространство в шкафах автоматизации.
Благодаря совместимости с программным обеспечением ABB Automation Builder ABB BC810K01 3BSE031154R1 легко настраивается через графический интерфейс, где можно конфигурировать протоколы, маршрутизацию данных и фильтрацию сообщений. Это сокращает время на внедрение в существующие системы и упрощает обновление конфигураций.
Технические параметры
- Тип устройства: Модуль последовательной связи с расширенной протокольной поддержкой.
- Порты: 3 × RS-485 (для Modbus RTU, Profibus DP, FDL, ASCII).
- Скорость передачи данных: 9600–115200 бит/с (Modbus, ASCII); 9600–1200000 бит/с (Profibus, FDL).
- Максимальное количество устройств в сети: 32 на порт.
- Память: 64 МБ флэш-память (для конфигураций и логов).
- Напряжение питания: 24 В постоянного тока (допуск ±15%).
- Ток потребления: ≤50 мА.
- Защита: Обратное питание, защита от перегрева.
- Габариты: 45 мм (ширина) × 110 мм (высота) × 90 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: -20°C — +70°C.
- Сертификаты: CE, UL 508, IEC 61131-2, RoHS.
Преимущества и особенности
- Расширенная протокольная поддержка: Поддержка FDL и ASCII, помимо Modbus и Profibus, делает ABB BC810K01 3BSE031154R1 универсальным для интеграции разнообразного оборудования.
- Высокая надежность: Работа в диапазоне -20°C до +70°C и защита от обратного питания гарантируют долговечность в агрессивных условиях.
- Легкость диагностики: Хранение логов событий в флэш-памяти упрощает определение причин сбоев без дополнительного оборудования.
- Гибкая конфигурация: Совместимость с ABB Automation Builder позволяет быстро адаптировать модуль под конкретные задачи.
Примеры применения
- Энергетика: В атомных электростанциях ABB BC810K01 3BSE031154R1 передает данные от систем охлаждения (Profibus) и датчиков радиации (Modbus) в центр мониторинга (ASCII), обеспечивая контроль за безопасностью.
- Химическая промышленность: В цехах производства пестицидов он объединяет контроллеры реакторов (FDL) и датчики концентрации реагентов (Modbus), синхронизируя технологические процессы.
- Морская техника: На морских платформах ABB BC810K01 3BSE031154R1 обрабатывает сигналы от систем стабилизации (Profibus) и метеодатчиков (ASCII), передавая их в главный контроллер.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (SCALANCE XB-200 COM) и Pepperl+Fuchs (Communicator), ABB BC810K01 3BSE031154R1 выделяется большим количеством портов (3 против 2) и поддержкой дополнительных протоколов (FDL, ASCII), что расширяет его область применения. Также он имеет более широкий температурный диапазон, что важно для экстремальных условий.
Советы по выбору и предостережения
- Тип протоколов: Выбирайте ABB BC810K01 3BSE031154R1 если требуется поддержка FDL или ASCII; для базовых задач с Modbus/Profibus подойдет стандартная модель BC810.
- Длина кабеля: При подключении через RS-485 используйте кабели с дифференциальной парой и экранированием, не превышая длину 1200 м.
- Питание: Используйте источник с фильтрацией для избежания электромагнитных помех в передаче данных.
- Обслуживание: Регулярно архивируйте логи событий через Automation Builder и обновляйте прошивку для улучшения стабильности.
ABB BC810K01 3BSE031154R1 — это надежный и функциональный модуль связи, идеально подходящий для сложных систем автоматизации с разнообразными протоколами, подтверждающий качество и инновационность решений ABB.
