Описание

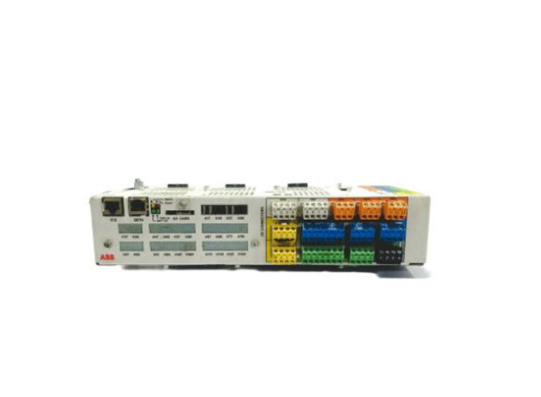

ABB BCU-02 BCON-12C 3AUA0000110429 — это промышленный контроллер с модулем расширения BCON-12C от компании ABB, предназначенный для управления комплексными технологическими процессами с использованием большого количества цифровых и аналоговых сигналов. Это расширенная версия модели BCU-02, сочетающая основные функции контроллера с дополнительными возможностями ввода-вывода, что делает её востребованной в системах автоматизации складов, производственных линий среднего масштаба и объектов жилищно-коммунального хозяйства.
Описание продукта
Контроллер ABB BCU-02 BCON-12C 3AUA0000110429 состоит из базового модуля BCU-02 и расширения BCON-12C, которое добавляет 12 дополнительных цифровых входов (24 В постоянного тока) и 8 цифровых выходов (реле, 3 А). В итоге устройство оснащено 24 цифровыми входами, 16 цифровыми выходами и 4 аналоговыми входами (4–20 мА/0–10 В), что позволяет интегрировать широкий спектр датчиков и исполнительных устройств. Например, на складах с температурным режимом ABB BCU-02 BCON-12C 3AUA0000110429 обрабатывает сигналы от датчиков температуры в 4 зонах (аналоговые входы) и датчиков открытия дверей в 12 точках (цифровые входы), управляя системами обогрева и сигнализацией через 16 выходов реле.
ABB BCU-02 BCON-12C 3AUA0000110429 поддерживает программирование через ПО ABB BCU Configurator 3.0 с возможностью создания сложных логических цепочек и сценариев (например, автоматическое переключение режимов в зависимости от времени суток). Он хранит до 30 программ в памяти объемом 1 МБ и оснащен двумя коммуникационными интерфейсами: RS-485 (Modbus RTU) и Ethernet (Modbus TCP/IP), что обеспечивает как локальное, так и удаленное управление через сеть.
Устройство питается от 24 В постоянного тока (ток потребления ≤70 мА) и имеет металлизированный корпус с классом защиты IP20, монтируется на рейку DIN. ABB BCU-02 BCON-12C 3AUA0000110429 функционирует в диапазоне температур от -15°C до +65°C, выдерживает вибрации до 10 Гц и пыльные условия (сертификация ATEX зона 22), что делает её подходящей для эксплуатации в агрессивных средах. Светодиодные индикаторы состояния каждого канала и сетевого подключения упрощают диагностику, а функция автоматического восстановления конфигурации предотвращает потерю данных при сбоях.
Технические параметры
- Тип устройства: Контроллер с модулем расширения BCON-12C для комплексных систем.
- Цифровые входы: 24 × (24 В постоянного тока, NO/NC, допуск ±10%).
- Цифровые выходы: 16 × (реле, максимальный ток 3 А, 250 В переменного тока/30 В постоянного тока).
- Аналоговые входы: 4 × (4–20 мА/0–10 В, точность ±0,1% FS).
- Память: 1 МБ (30 программ + логи данных за 60 дней).
- Интерфейсы связи: RS-485 (Modbus RTU), Ethernet (Modbus TCP/IP, 10/100 Mbps).
- Время реакции: ≤15 мс.
- Напряжение питания: 24 В постоянного тока (±15%).
- Ток потребления: ≤70 мА.
- Габариты: 64 мм (ширина с модулем) × 95 мм (высота) × 70 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: -15°C — +65°C.
- Сертификаты: CE, UL 508, ATEX (II 3D Ex tc IIIC T80°C Db), IEC 61131-2.
Преимущества и особенности
- Расширенные каналы I/O: Благодаря модулю BCON-12C ABB BCU-02 BCON-12C 3AUA0000110429 управляет больше устройств, что сокращает необходимость использования нескольких контроллеров.
- Гибкая интеграция: Поддержка двух протоколов связи позволяет интегрировать устройство в как локальные сети, так и крупные систем SCADA.
- Высокая надежность: Работа в широком температурном диапазоне и сертификация ATEX гарантируют стабильность в агрессивных условиях.
- Логирование данных: Хранение истории процессов за 60 дней упрощает анализ эффективности и диагностику неисправностей.
Примеры применения
- Склады с температурным режимом: ABB BCU-02 BCON-12C 3AUA0000110429 управляет системами охлаждения и вентиляции в нескольких зонах, регулируя их по сигналам датчиков температуры и влажности.
- Жилищно-коммунальные услуги: В многоэтажных домах он контролирует работа лифтовых шахт (датчики положения, сигналы аварий) и управляет системами пожарной сигнализации через цифровые выходы.
- Мелкосерийное производство: На линиях сборки электроники контроллер синхронизирует работу конвейеров, проверочных станций и автоматических выключателей, используя все доступные каналы I/O.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (LOGO! 8 Advanced + Expansion Module) и Schneider Electric (Zelio Logic Expert + I/O Extension), ABB BCU-02 BCON-12C 3AUA0000110429 выделяется большим количеством цифровых каналов (24 входа/16 выходов против 16/10 у конкурентов) и более длительным периодом логирования (60 дней против 30). Также он имеет лучшую защиту от вибраций, что важно для промышленных условий.
Советы по выбору и предостережения
- Объем задач: Выбирайте ABB BCU-02 BCON-12C 3AUA0000110429 для систем с до 24 цифровыми входов; для больших установок рассмотрите контроллеры ABB AC500 с модулями расширения.
- Монтаж: Убедитесь, что рейка DIN выдерживает общий вес контроллера с модулем (约 200 г) и обеспечивает достаточное охлаждение.
- Кабелирование: Для аналоговых сигналов используйте экранированные кабели, чтобы избежать электромагнитных помех.
- Обслуживание: Проверяйте состояние реле каждые 6 месяцев (ресурс — 100 000 циклов) и обновляйте прошивку через Configurator 3.0 для улучшения стабильности.
ABB BCU-02 BCON-12C 3AUA0000110429 — это мощное и гибкое решение для управления комплексными технологическими процессами, сочетающее в себе расширенные возможности ввода-вывода и надежность, подтверждающие качество продукции ABB.
