Описание

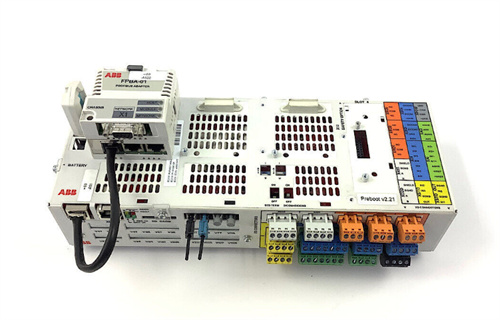

ABB BCU-12 3AXD50000006351 — это промышленный контроллер среднего класса от компании ABB, представляющий собой усовершенствованную модификацию серии BCU-12 с улучшенной производительностью и расширенными возможностями для интеграции в современные системы автоматизации. Он предназначен для управления сложными технологическими процессами с высокими требованиями к точности и надежности, что делает его востребованным в автомобильной промышленности, металлургии и энергетике.
Описание продукта
Контроллер ABB BCU-12 3AXD50000006351 оснащен 24 цифровыми входами (24 В постоянного тока), 18 цифровыми выходами (8 реле до 6 А и 10 транзисторных до 4 А), 12 аналоговыми входами (4–20 мА/0–10 В) и 8 аналоговыми выходами (4–20 мА/0–10 В). Это позволяет ему обрабатывать широкий спектр сигналов, от простых датчиков наличия до сложных измерителей параметров. Например, в металлургических цехах ABB BCU-12 3AXD50000006351 управляет процессом прокатки, обрабатывая сигналы от датчиков температуры стали (аналоговые входы) и позиционированием рольгангов (цифровые входы), а через аналоговые выходы регулирует скорость приводов с погрешностью не более ±0,02 м/с.
ABB BCU-12 3AXD50000006351 поддерживает программирование через обновленное ПО ABB Automation Studio 5.0, которое включает расширенные инструменты для отладки (встроенный симулятор процессов) и интеграции с облачными платформами для удаленного анализа данных. Он имеет память объемом 16 МБ для хранения до 80 программ и логирования данных за 180 дней. Коммуникационные возможности включают RS-485 (Modbus RTU), Ethernet (Modbus TCP/IP, Profinet IO), Profibus DP и нововведение — беспроводной интерфейс Wi-Fi (IEEE 802.11 b/g/n) для удобной настройки в труднодоступных местах.
Устройство питается от 24 В постоянного тока (ток потребления ≤150 мА) и имеет герметичный металлический корпус с классом защиты IP20 (с возможностью установки дополнительного защитного кожуха IP65 для внешних условий). ABB BCU-12 3AXD50000006351 функционирует в диапазоне температур от -30°C до +80°C, выдерживает вибрации до 25 Гц и электромагнитные помехи (класс EMC 5). Сертификация на соответствие стандартам IEC 61131-3, UL 508, ATEX (зоны 1/21) и IECEx подтверждает его безопасность в взрывоопасных и экстремальных средах. Светодиодные индикаторы и функция удаленной диагностики через Ethernet/Wi-Fi упрощают обслуживание без остановки производства.
Технические параметры
- Тип устройства: Контроллер среднего класса с модульной конструкцией и беспроводными возможностями.
- Цифровые входы: 24 × (24 В постоянного тока, NO/NC, реакция ≤0,3 мс).
- Цифровые выходы: 18 × (8 реле до 6 А, 10 транзисторных до 4 А, 250 В переменного тока/30 В постоянного тока).
- Аналоговые входы: 12 × (4–20 мА/0–10 В, точность ±0,02% FS).
- Аналоговые выходы: 8 × (4–20 мА/0–10 В, точность ±0,06% FS).
- Память: 16 МБ (80 программ + логи за 180 дней).
- Интерфейсы связи: RS-485 (Modbus RTU), Ethernet (Modbus TCP/IP, Profinet IO), Profibus DP, Wi-Fi (IEEE 802.11 b/g/n), USB-C.
- Время реакции: ≤0,3 мс (цифровые), ≤2 мс (аналоговые).
- Напряжение питания: 24 В постоянного тока (±15%).
- Ток потребления: ≤150 мА.
- Габариты: 55 мм (ширина базового модуля) × 130 мм (высота) × 95 мм (глубина).
- Класс защиты: IP20 (дополнительно IP65 с кожухом).
- Диапазон рабочих температур: -30°C — +80°C.
- Сертификаты: CE, UL 508, ATEX (II 2G Ex ib IIC T4 Gb; II 2D Ex ib IIIC T135°C Db), IECEx, RoHS.
Преимущества и особенности
- Беспроводное управление: Wi-Fi-интерфейс делает ABB BCU-12 3AXD50000006351 удобным для настройки в труднодоступных зонах (например, на вершинах металлургических печей).
- Экстремальная надежность: Работа в диапазоне -30°C до +80°C и сертификация ATEX Zone 1/21 позволяет использовать контроллер в самых агрессивных средах.
- Облачная интеграция: Возможность передачи данных в облачные платформы упрощает анализ производственных показателей и предиктивное обслуживание.
- Высокая точность: Аналоговые каналы с погрешностью ±0,02% обеспечивают регулировку критических параметров (давление, температура) с максимальной точностью.
Примеры применения
- Автомобильная промышленность: На конвейерах сборки автомобилей ABB BCU-12 3AXD50000006351 синхронизирует роботу роботов сварки через Profinet IO, обрабатывая сигналы от датчиков качества швов (аналоговые входы) и корректируя траектории в реальном времени.
- Металлургия: В цехах выплавки чугуна контроллер регулирует подачу топлива в печи через аналоговые выходы, основываясь на данных от инфракрасных датчиков температуры (4–20 мА).
- Энергетика: В нефтяных электростанциях ABB BCU-12 3AXD50000006351 управляет системами турбин, используя Wi-Fi для передачи данных в центр мониторинга и защитя их от электромагнитных помех за счет высокого класса EMC.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (S7-1200 CPU 1217C DC/DC/DC) и Rockwell Automation (Allen-Bradley Micro870), ABB BCU-12 3AXD50000006351 выделяется наличием Wi-Fi-интерфейса (отсутствует у конкурентов), более широким температурным диапазоном и сертификацией для зон 1/21 (взрывоопасные). Также он имеет больше аналоговых каналов и объем памяти для логирования, что критично для длительных технологических циклов.
Советы по выбору и предостережения
- Среда эксплуатации: Выбирайте ABB BCU-12 3AXD50000006351 для взрывоопасных зон или экстремальных температур; для стандартных условий подойдет базовая модель BCU-12.
- Беспроводное соединение: При использовании Wi-Fi убедитесь, что промышленная сеть защищена протоколами WPA2-Enterprise и размещена на отдельном канале для избежания пересечений.
- Расширение модулей: Максимальное количество дополнительных модулей — 8, что позволяет увеличить количество каналов до 150 цифровых входов/выходов.
- Обслуживание: Регулярно обновляйте прошивку через Automation Studio и проверяйте состояние беспроводного модуля (средний срок службы — 5 лет при интенсивной эксплуатации).
ABB BCU-12 3AXD50000006351 — это передовой контроллер, сочетающий высокую производительность, надежность и инновационные коммуникационные возможности, идеально подходящий для современных промышленных систем с высокими требованиями к автоматизации.
3AXD50000006351
