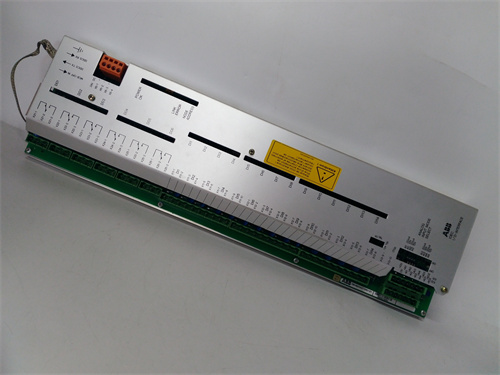

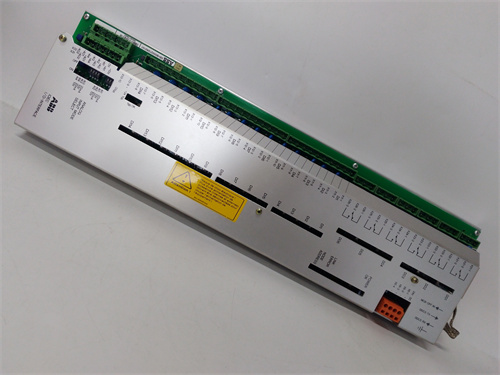

Описание продукта ABB CBI 22-P 3BDH000732R1
ABB CBI 22-P 3BDH000732R1 — это промышленный модуль ввода-вывода компании ABB, разработанный для расширения функциональных возможностей контроллеров серии AC800M в системах автоматизации. Этот модуль ABB CBI 22-P 3BDH000732R1 обеспечивает надежное управление дискретными сигналами от датчиков и исполнительных устройств, что делает его незаменимым в энергетике, нефтегазовой промышленности и металлургии. ABB CBI 22-P 3BDH000732R1 оснащен изолированными каналами, что защищает контроллер от электромагнитных помех и перепадов напряжения. Благодаря модульной конструкции, ABB CBI 22-P 3BDH000732R1 легко интегрируется в шасси AC800M, не требуя сложных настроек. ABB CBI 22-P 3BDH000732R1 поддерживает быструю передачу данных с контроллером, обеспечивая реальное время реакции на изменения в технологическом процессе. [Вставьте ссылку на продукт здесь, обернув её брендом и моделью: ABB CBI 22-P 3BDH000732R1]
Параметры продукта ABB CBI 22-P 3BDH000732R1
- Тип устройства: Модуль дискретного ввода-вывода для контроллеров ABB AC800M.
- Характеристики каналов:
- Количество каналов ввода: 16 дискретных (напряжение 24 В ДС, логика “0” ≤5 В, логика “1” ≥15 В).
- Количество каналов вывода: 6 релевых (НО/НР, настраиваемые; максимальная нагрузка 250 В АС / 30 В ДС, 2 А на контакт).
- Изоляция: Каждый канал изолирован от других и от шасси (2500 .
- Электрические характеристики:
- Питание: Из шасси контроллера AC800M (24 В ДС ±10%).
- Потребляемая мощность: ≤8 Вт.
- Время отклика входов: ≤1 мс.
- Характеристики работы:
- Корпус: Металлический с пластмассовыми вставками, монтаж в шасси AC800M.
- Уровень защиты: IP20 (внутренний монтаж в шкаф).
- Температурный диапазон: 0°C – 60°C (рабочий).
- Вес: 350 г.
- Габариты: 160 × 100 × 30 мм (длина × ширина × толщина).
Преимущества и особенности ABB CBI 22-P 3BDH000732R1
- Большое количество каналов: 16 входов и 6 выходов позволяют ABB CBI 22-P 3BDH000732R1 управлять несколькими устройствами одновременно — например, в системах охлаждения турбин или контроля клапанов на нефтепроводах, где требуется сбор данных от множества датчиков.
- Полная изоляция каналов: Защита от перепадов напряжения и электромагнитных помех делает модуль стабильным в агрессивных средах (например, вблизи мощных двигателей или трансформаторов в ТЭЦ).
- Совместимость с AC800M: Оптимизирован для работы с контроллерами ABB AC800M, что исключает задержки в передаче данных и сокращает время наладки системы до 1–2 часов.
- Гибкость настройки: Возможность изменения типа релевых контактов (НО/НР) через ПО Control Builder M позволяет адаптировать ABB CBI 22-P 3BDH000732R1 под специфику технологического процесса без замены модуля.
Применение ABB CBI 22-P 3BDH000732R1 в отраслях
- Энергетика (турбинные установки):
- Контроль состояния вентиляторов и клапанов в системах охлаждения турбин: ABB CBI 22-P 3BDH000732R1 собирает сигналы от датчиков положения клапанов и управляет их открытием/закрытием, предотвращая перегрев.
- Нефтегазовая промышленность (компрессорные станции):
- Управление защитными клапанами и датчиками давления в трубопроводах: Модуль быстро реагирует на превышение давления, отправляя сигналы на закрытие клапанов и предотвращая аварии.
- Металлургия (линии проката):
- Сбор данных от датчиков температуры и положения рольгангов: ABB CBI 22-P 3BDH000732R1 передаёт информацию в контроллер AC800M, который регулирует скорость вращения рольгангов для обеспечения равномерности проката.
Сравнение с конкурентами
По сравнению с аналогами (Siemens SM 323, Schneider Electric TM5SDI8DO4), ABB CBI 22-P 3BDH000732R1 обладает:
- Большим количеством входов: 16 против 8–12 у конкурентов, что делает его более эффективным для систем с множеством датчиков.
- Лучшей изоляцией: 2500 В有效值 против 1500–2000 В у аналогов, улучшая защиту в шумных электромагнитных средах.
- Быстрее временем отклика: ≤1 мс против 2–5 мс у конкурентов, что критично для систем с требованиями к реальному времени.
Советы по выбору и предостережения
- Выбор: Рекомендуется для систем на базе контроллеров ABB AC800M с необходимостью управления множеством дискретных сигналов — энергетика, нефтегазовая промышленность, металлургия. Оптимально сочетается с модулями расширения AC800M и системами SCADA ABB.
- Предостережения:
- Для ABB CBI 22-P 3BDH000732R1 не превышайте максимальную нагрузку на релевые выходы (2 А), чтобы избежать перегрева и повреждения контактов.
- Регулярно проверяйте состояние релевых контактов на наличие выгораний, особенно в условиях интенсивной эксплуатации (раз в 3–6 месяцев).
- Используйте экранированные кабели для подключения датчиков на расстояниях более 10 м, чтобы минимизировать электромагнитные помехи.
- При монтаже в шасси AC800M убедитесь в плотном контакте с радиатором, чтобы обеспечить эффективное охлаждение модуля.
